Bosch Security Systems | 2011-02

Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители

ru | 146

8.3 Соединения

8.3.1 Введение

В этом разделе приводится обзор типичных соединений
системы, использующих усилитель мощности.

Подсоединение электропитания (см. раздел 8.3.2).

Подсоединение сети (см. раздел 8.3.3).

Заземление (см. раздел 8.3.4).

Подсоединение каналов усилителя (см. раздел 8.3.5.

Подсоединение аудиовходов (см. раздел 8.3.6).

Подсоединение управляющих входов (см. раздел 8.3.7).

Подсоединение резервного источника питания (см. раздел
8.3.8).

8.3.2 Присоединение питающей сети

Для подсоединения усилителя мощности к сети
электропитания действуйте следующим образом:
1 Вставьте предохранитель соответствующего типа в

усилитель мощности (см. таблица 8.1 и таблица 8.2).

2 Подсоедините сетевой шнур к усилителю мощности.
3 Вставьте сетевой шнур в сетевую розетку.

8.3.3 Присоединение сети

Подсоедините усилитель мощности к системе Praesideo,
используя разъемы системной шины и сетевые кабели
LBB4416. Оба разъема взаимозаменяемы.

8.3.4 Заземление

Только LBB4428/00: Перемычка заземления может
присоединять заземление сигнала к заземлению
безопасности. Данная перемычка на печатной плате - это
X3. Установите перемычку для присоединения контактов 2
и 3 для присоединения заземления сигнала к заземлению
безопасности. Установите перемычку для присоединения
двух контактов 1 и 2 для изоляции заземления сигнала.
Установка производителя соответствует плавающему
заземлению с контактами 1 и 2, соединяющими перемычку.
Если используется вход аудиолинии или микрофона
усилителя, и присоединенный аудиоисточник не заземлен,
то перемычка может быть присоединена между контактами
2 и 3, для уменьшения чувствительности к помехам
внешней радиочастоты. Если источник аудио уже имеет
заземление сигнала, присоединенное к заземлению
безопасности, то оставьте перемычку присоединенной к
контактам 1 и 2, чтобы избежать контуров заземления,
которые могут быть источником помех.

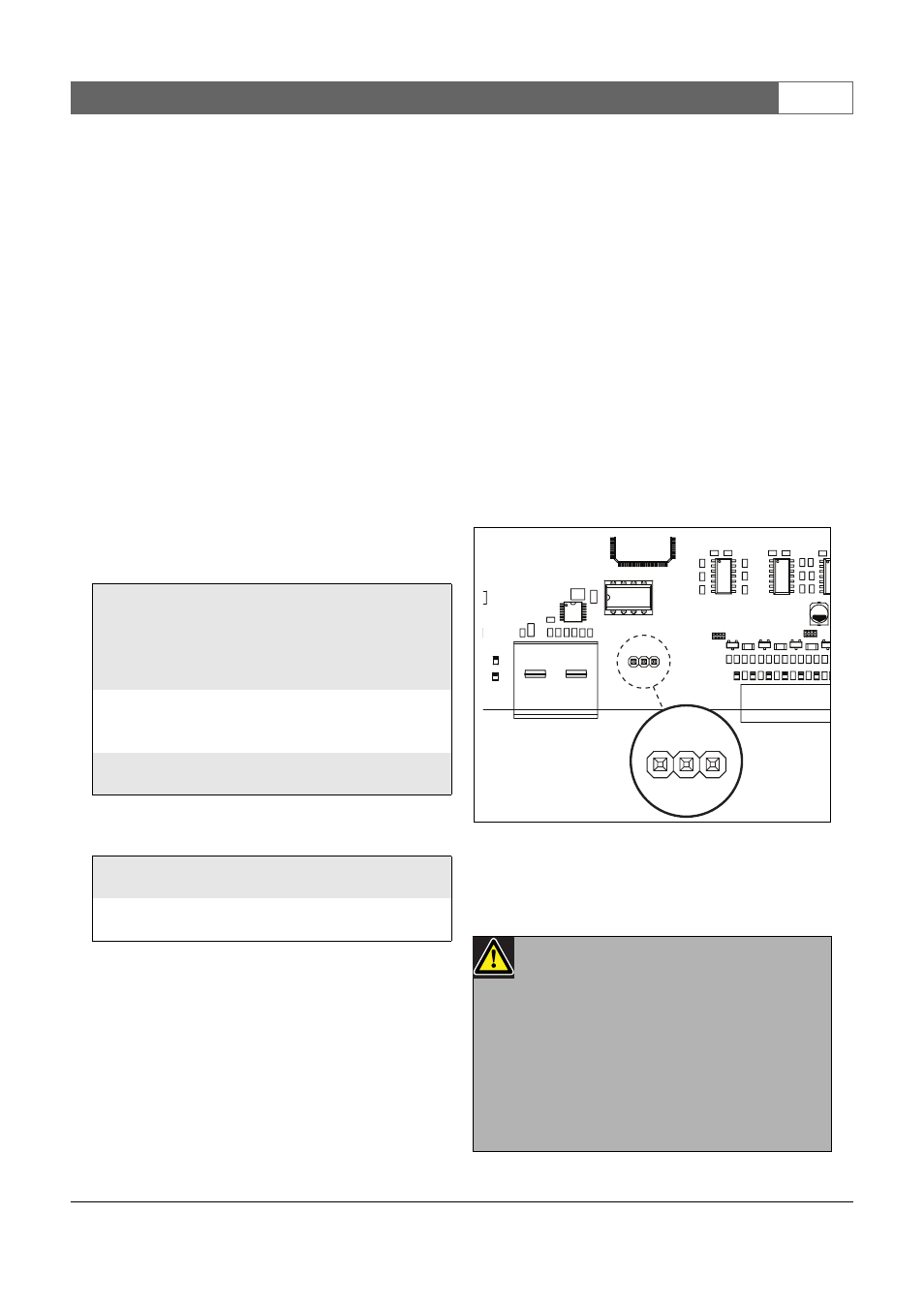

рисунок 8.3: Соединитель заземления

Для PRS-1P500, PRS-2P250 и PRS-4P125: Сигнальное
заземление можно подключить к защитному заземлению с
помощью заднего переключателя (13 на рис. 8.2).

таблица 8.1: Переключатель напряжения и
предохранитель (PRS-xPxxx)
Пере-
ключат
ель

Напряжение
питающей
сети
В (переменн-
ого тока)

Предохранитель

115

100 - 120

T6.3A H 250В
(IEC 60127 или UL
248)

230

220 - 240

T6.3A H 250В
(IEC 60127)

таблица 8.2: Диапазон напряжения и
предохранитель (LBB4428/00)
Диапазон напр-
яжения

Предохранитель

100 - 240 В(переменн-
ого тока)

T6.3A H 250В
(IEC 60127 или UL 248)

Предупреждение
Чтобы снизить риск поражения
электрическим током, выполняйте только
те действия по техобслуживанию системы,
которые описаны в инструкции по
эксплуатации. Остальные действия
должны выполняться только
квалифицированными специалистами. См.
раздел 1.2, "Предполагаемая аудитория".

1

2

3
