Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители
ru | 168
9.2 Органы управления,
соединения и индикаторы
9.2.1 Вид спереди
На передней панели многоканального интерфейса (см.
рисунок 9.2) расположены следующие элементы:
1 Состояние канала усилителя - Индикаторы
аудиоканалов с 1 по 14 показывают состояние
подсоединенных каналов усилителя.
2 Состояние резервного канала - Индикаторы
аудиоканалов 15 и 16 показывают состояние резервных
каналов.
3 Состояние сети - Состояние сети.
9.2.2 Вид сзади
На задней панели многоканального интерфейса (см.
рисунок 9.2) расположены следующие элементы:
4 Óправляющие входы - 32 управляющих входа можно
использовать для приема сигналов от оборудования
стороннего производителя, которые должны
инициировать действия в сети Praesideo (см. раздел
9.3.5).
5 Управляющие выходы - 16 управляющих выходов
можно использовать для передачи сигналов,
инициирующих действия, созданные сетью Praesideo
(см. раздел 9.3.6).
6 Системная шина - Два разъема системной шины для
соединения многоканального интерфейса с другим
оборудованием Praesideo.
7 Перепускной вход - Вход многоканального интерфейса
для транзитной передачи от сетевого контроллера.
См. раздел 9.3.4.
8 Перепускной выход - Выход многоканального
интерфейса для транзитной передачи к следующему
многоканальному интерфейсу.
9 Разъемы усилителя 1-14 - Разъемы для каналов
базового усилителя для выдачи аудиосигналов и
сигналов управления и получения питания и
контрольной информации (см. раздел 9.3.2).
10 Разъемы усилителя 15-16 - Разъемы для резервных
каналов базового усилителя.
11 Заземление - Разъем для электрического заземления
устройства (см. раздел 9.3.7).

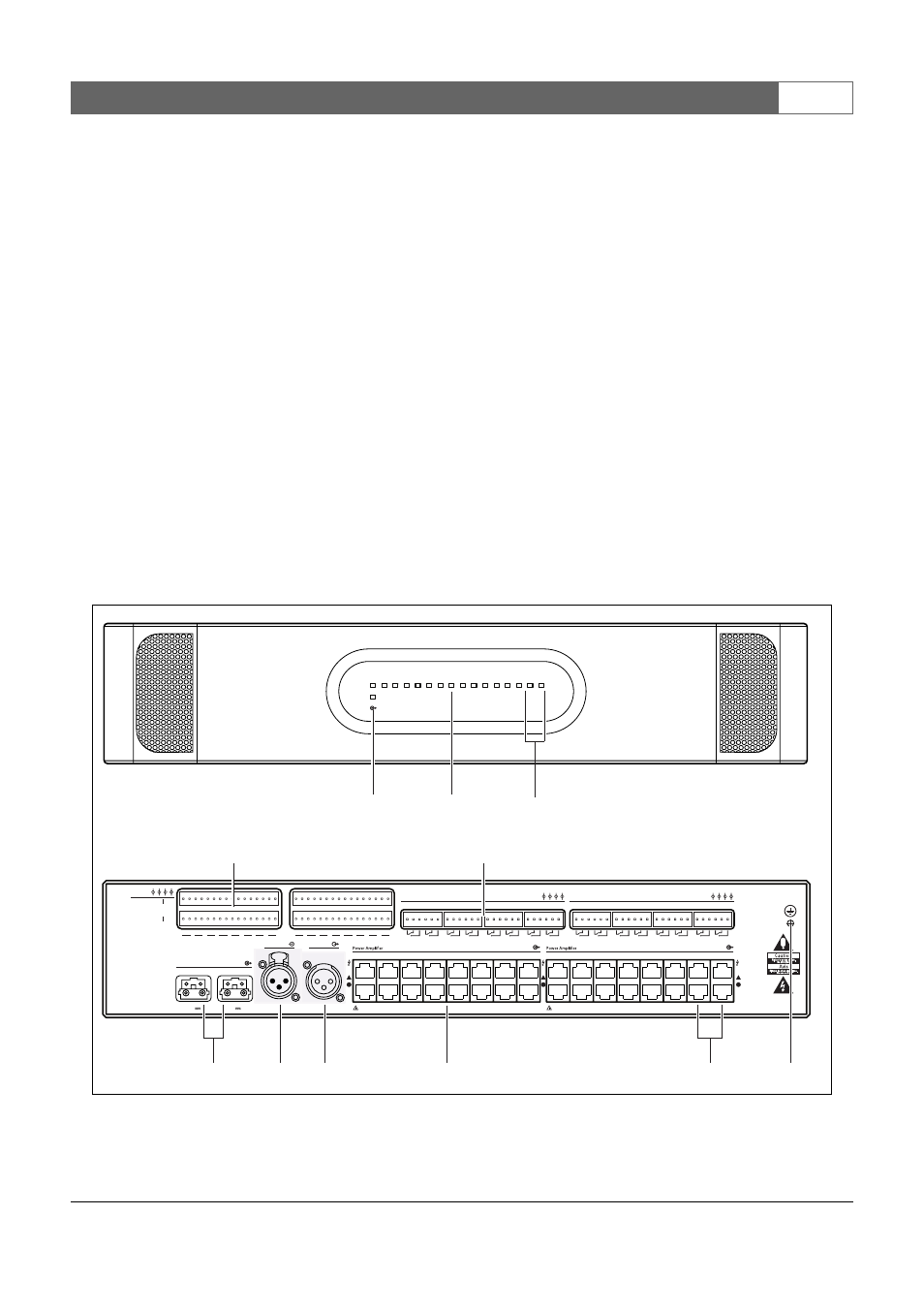

рисунок 9.2: Вид спереди и сзади многоканального интерфейса
Network
1
1-8
9-16
17-24 25-32
2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
48V
48V
Bypass In
Bypass Out
Praesideo Power Amplifiers Only
Praesideo Power Amplifiers Only
C NC NO C NC NO
C NC NO C NC NO
C NC NO C NC NO
C NC NO C NC NO
Control Out
1
2
3
4
5
6
7
8
C NC NO C NC NO
C NC NO C NC NO
C NC NO C NC NO
C NC NO C NC NO
9
10
11
12
13
14
15
16
Control Out
Control In
1
2
3
4
5
6
7
8
17
18
19
20
21
22
23
24
9
10
11
12
13
14
15
16
25
26
27
28
29
30
31
32
5
4
3
2
1
6
7
8
9
10
11
12
13
14
15
16
1
3
2
8
4
5
6
7
9
11
10
