Bosch Security Systems | 2011-02

Praesideo 3.5 | Инструкции по установке и эксплуатации | 3 | Аппаратура управления

ru | 119

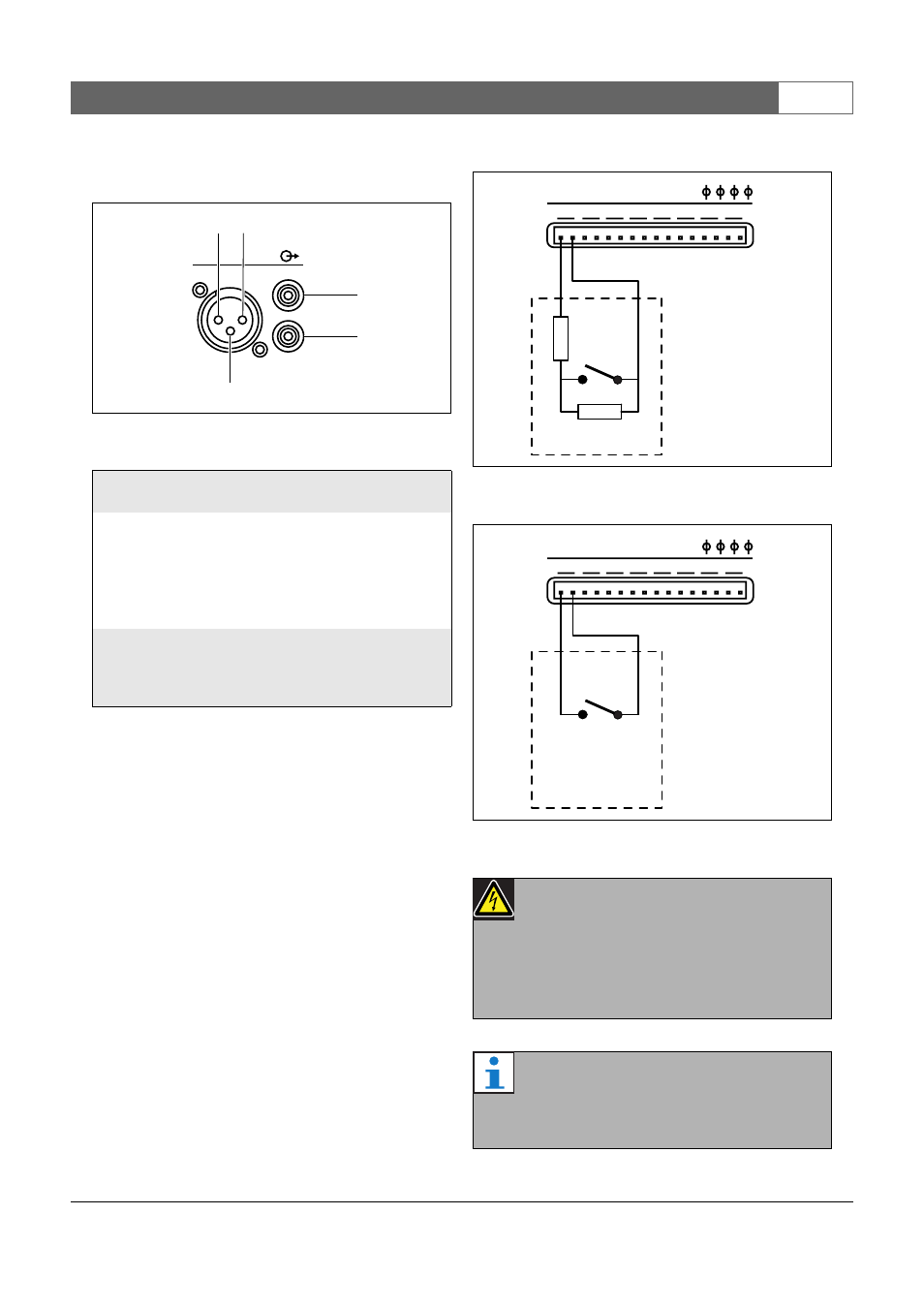

На рисунок 6.4 приведена подробная информация о

разъемах аудиовыходов.

6.3.5

Подсоединение управляющих
входов

Аудиорасширитель имеет 8 выходов управляющего сигнал-

а. Входы управляющего сигнала могут получать сигналы от

оборудования третьей стороны, которые должны запускать
действия в системе Praesideo. Управляющие входы могут

быть настроены для срабатывания по замыканию или

размыканию контактов (см. раздел 43.5). Можно также
проверить кабели на наличие короткого замыкания и

размыкания контактов (см. рисунок 6.5 и рисунок 6.6). Фак-

тическая проверка входа управляющего сигнала определя-
ется в конфигурации.

рисунок 6.4: Гнезда аудиовыхода

таблица 6.3: Сведения о разъеме аудиовыхода

Конт
акт

Гнездо

Опре-
деление

Описание

1

XLR
(вилка
разъема
)

Внешний

Экранирующая
оплетка / заземле-
ние

2

Под напр-
яжением

Положительный

3

Возврат

Отрицательный

4

RCA

Правый

Вход правого кана-
ла

5

Левый

Вход левого кана-
ла

Audio Out

1

3

2

5

4

рисунок 6.5: Контролируемый вход
управляющего сигнала

рисунок 6.6: Неконтролируемый вход
управляющего сигнала

Предупреждение

Не подсоединяйте сигналы постоянного или
переменного тока к входам управляющего
сигнала, иначе может быть повреждена
входная цепь. Используйте только
беспотенциальные контакты.

Примечание

Не объединяйте провода нескольких входов

управляющего сигнала (например, не испо-
льзуйте общий обратный провод).

Control In

1

2

3

4

5

6

7

8

10kΩ

10kΩ

Control In

1

2

3

4

5

6

7

8
