Praesideo 3.5 | Инструкции по установке и эксплуатации | 7 | Установка оборудования системы ru | 308
31.3 Пылезащитные колпачки
Защитите части POF кабелей системы и разъемы,
которые не используются, при помощи пылезащитных
колпачков. Пылезащитные колпачки также блокируют
красный свет от волоконно-оптического интерфейса,
который может быть виден и мешать работе.
31.4 Максимальное расстояние
Из-за потери света максимальная длина кабельной сети
POF (и поэтому также кабелей системной шины) между
двумя частями оборудования составляет 50 метров.
Если вы хотите соединить две части оборудования,
расположенные на расстоянии более 50 метров друг от
друга, вы должны использовать волоконно-оптические
интерфейсы PRS-FIN(NA) или PRS-FINS и стеклянные
оптические волокна (GOF) (см. рисунок 31.4).
Если Вы хотите использовать кабели GOF, убедитесь,
что кабели GOF:
• являются многомодовыми кабелями GOF
(одномодовые кабели GOF не поддерживаются
PRS-FINS);
• имеют максимальное ослабление 2 дБ/км;
• пригодны для света с длиной волны 1300 нм;
• имеют на концах стандартные разъемы SC.
Примечание
Во время установки и работы устройства
температура кабельной сети POF не
должна превышать 65°C. Температура
65°C и выше может повредить волокна.
Примечание
Часть POF разъемов системной шины на
оборудовании Praesideo соответствуют F05
и F07. Это означает, что если необходима
передача только данных, то могут
использоваться разъемы,
соответствующие производственным
стандартам F05 и F07. Если между двумя
устройствами используется только
кабельная проводка POF, то между
данными частями оборудования питание
не передается.

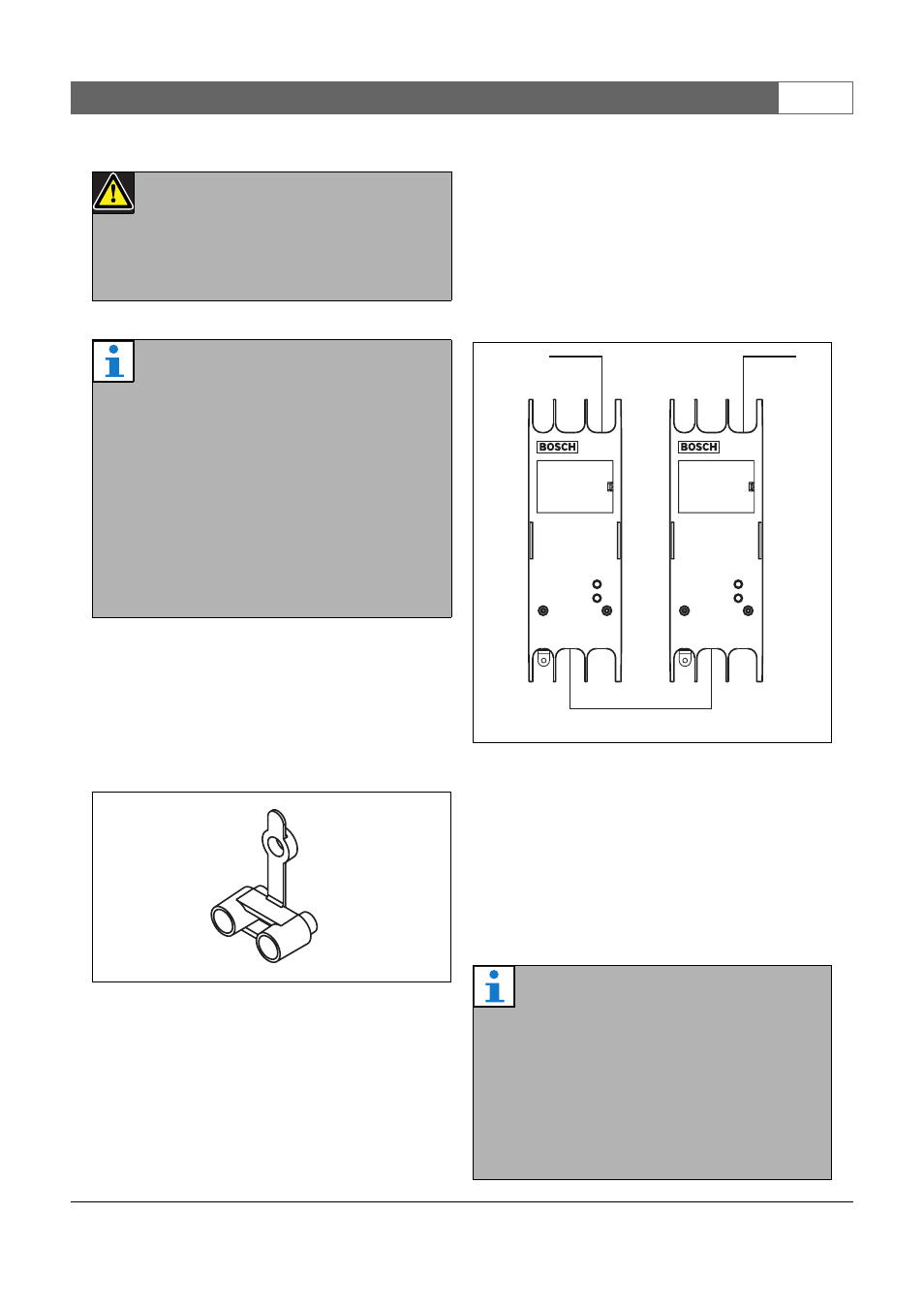

рисунок 31.3: Пылезащитный колпачок
рисунок 31.4: Использование
волоконно-оптических интерфейсов.
Примечание
Также существует возможность увеличения
расстояния между устройствами более
50 м, путем вставки сетевых разветвителей
PRS-NSP на расстоянии каждые 50 метров
или менее. Несмотря на то, что могут
потребоваться ответствления, в сети
генерируется сигнал для покрытия
расстояния более 50 м.
POF
GOF ( > 50m)
POF
3 3
7 7
