25.2.2 Внутренняя сторона
Внутри разветвителя сети (см. рисунок 25.3 и
рисунок 25.4) расположены следующие элементы:
9 Источник питания отвода - Это перемычка,
которая определяет наличие питания отводов от
основной магистральной линии или питания от
внешнего источника питания, присоединенного к
сетевому разветвителю. См. ярлык на задней стороне
крышки для информации об установках перемычки.
10 Внешний источник электропитания- Вкл..
(Используйте данные установки для Praesideo.)
11 Ограничитель отвода 2 - Это перемычка, которая
ограничивает ток для отвода 2. Если для отвода
требуется больше тока, чем допустимо, то отвод
выключается. См. ярлык на задней стороне крышки
для информации об установках перемычки.
12 Ограничитель отвода 1 - Это перемычка, которая
ограничивает ток для отвода 1. Если для отвода
требуется больше тока, чем допустимо, то отвод
выключается. См. ярлык на задней стороне крышки
для информации об установках перемычки.
Примечание
Нумерация на рисунок 25.4 отличается от
нумерации на рисунок 25.2 и рисунок 25.3.

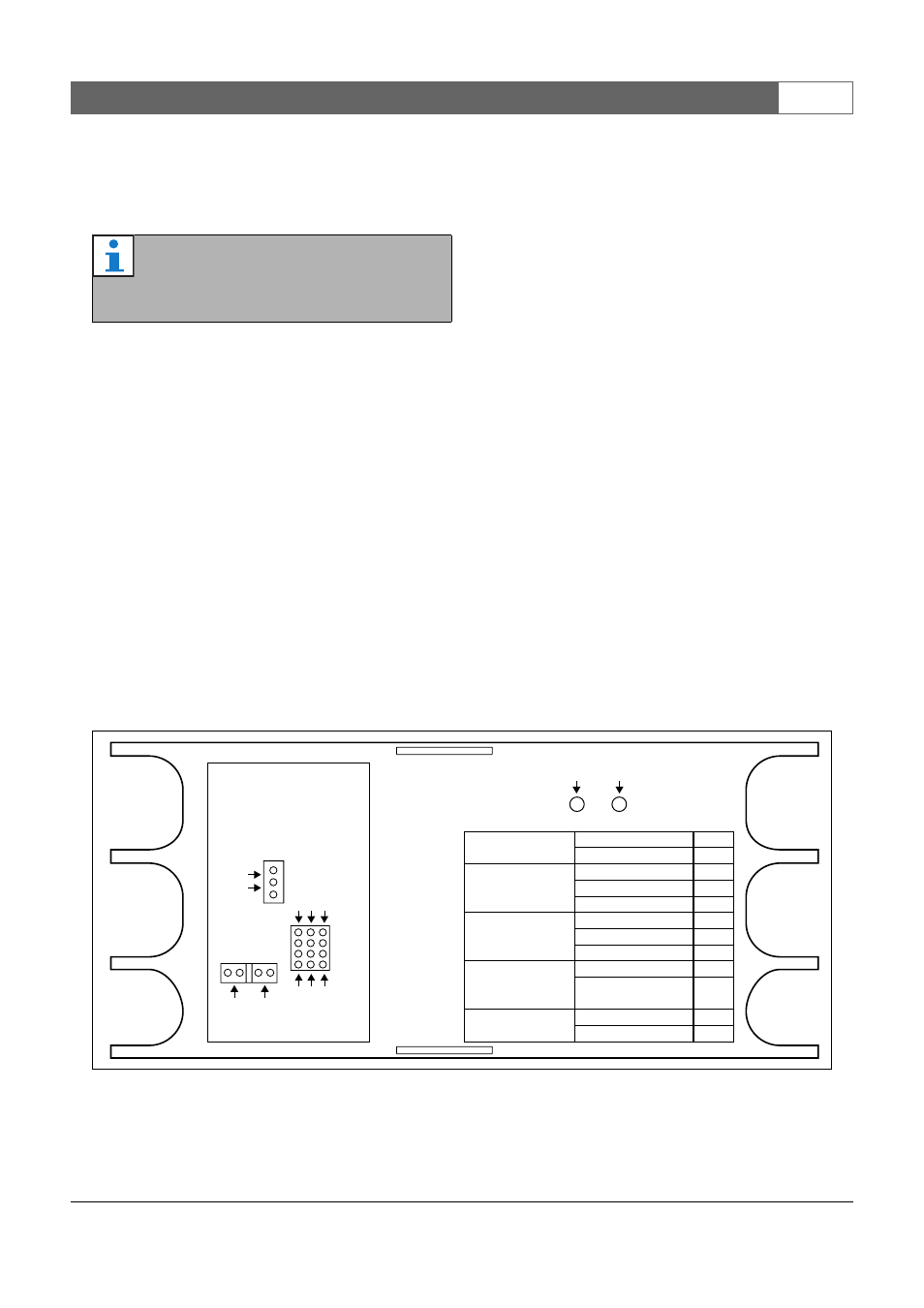

рисунок 25.4: Идентификация перемычек
9
10
3 4 5
11
12
6 7 8
1
2
Tap-off powered
from:
Current limit
Tap-off 1
Current limit
Tap-off 2
External power
Main network
Main
network
Ex
ternal
power
Tap off 1
Main
network
Tap off 2
External power
0.8 A
1.6 A
2.5 A
0.8 A
1.6 A
2.5 A
On
follows
Main network
Fault
Power
1
2
3
4
5
6
7
8
9
10
11
12
LED
