Bosch Security Systems | 2011-02

Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители

ru | 187

10.5 Установка

Базовый усилитель предназначен для установки только в
19-дюймовую стойку.

Убедитесь в наличии достаточного места, чтобы поток
холодного воздуха входил в базовый усилитель, а поток
теплого воздуха выходил из него.

10.6 Работа

Передняя панель усилителя имеет светодиодные
индикаторы, которые отображают состояние каналов

усилителя, резервной батареи, источника питающей сети и

контроля. Описание индикаторов состояния приведено в
таблица 10.5 и таблица 10.6.

Если контроль включен переключателями режима

контроля, светодиодные индикаторы будут

сигнализировать о состоянии неисправности источника
электропитания и батарейного питания (9 в рисунок 10.2).

Это состояние всегда передается на многоканальный
интерфейс, даже если переключатели находятся в

положении выкл. Эти переключатели позволяют управлять

только светодиодными индикаторами, например при
использовании в качестве отдельного усилителя.

Светодиодные индикаторы канала усилителя отображают

состояние каждого канала усилителя отдельно. Каждый
канал имеет четыре индикатора, один желтый и три

зеленых. Описание индикаторов состояния каналов

усилителя приведено в таблица 10.7.

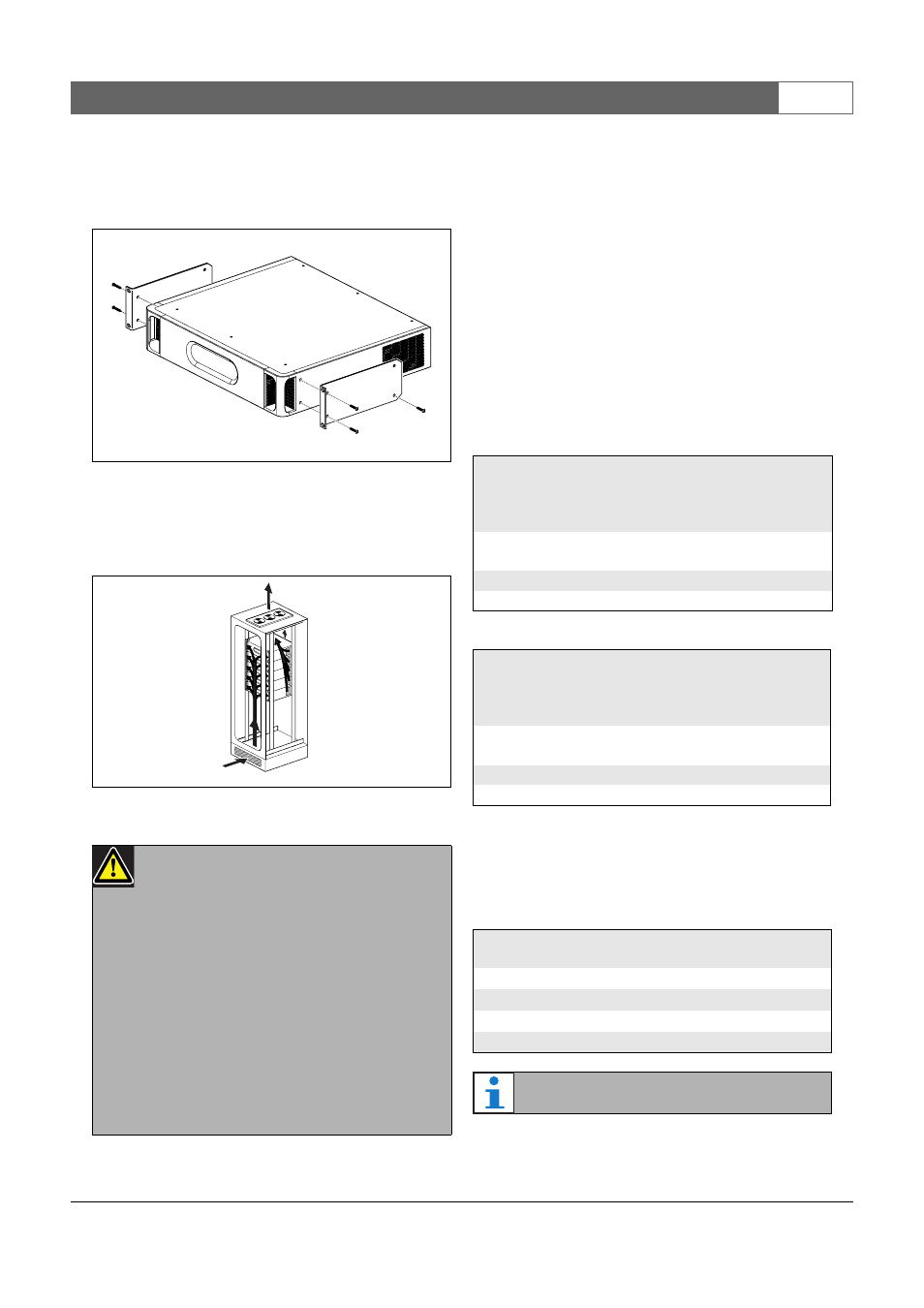

рисунок 10.17: Установка

рисунок 10.18: Воздушный поток в 19" стойке

Предостережение

Чтобы прикрепить кронштейны к устройству,
используйте входящие в комплект
кронштейнов четыре длинных и два коротких
винта. Используйте два винта с длиной
резьбы 7,5 мм в передней части каждого
кронштейна, а короткий винт с длиной резьбы
5,2 мм – в задней части каждого кронштейна.
Не используйте винты с длиной резьбы
>10 мм в передней части или винты с длиной
резьбы >5,7 мм в задней части кронштейнов.
Винты с более длинной резьбой могут
касаться или повредить внутренние детали
устройства.

таблица 10.5: Состояние светодиодов питающей
сети
Светод-
иод пита-
ющей
сети

Питающая
сеть

Контроль сети
электропитания
включен

Зеленый

Присутству-
ет

X

Желтый

Отсутствует

Включен

Off (Выкл)

Отсутствует

Off (Выкл)

таблица 10.6: Состояние светодиодов батареи
Светодио
д батареи

Резерв
постоянног
о тока

Контроль резе-
рвирования по пост-
оянному току
включен

Зеленый

Присутству-
ет

X

Желтый

Отсутствует

Включен

Off (Выкл)

Отсутствует

Off (Выкл)

таблица 10.7: Состояние светодиодов канала
Состояние светод-
иодов канала

Уровень выхода

Желтый

0 дБ / Неисправность *

Зеленый

- 6 дБ

Зеленый

- 12 дБ

Зеленый

- 20 дБ

Примечание
