2011-02 | Инструкции по установке и эксплуатации | 5 | Вызывные станции ru | 224
17 Цифровая клавиатура
PRS-CSNKP
17.1 Введение
Цифровая клавиатура PRS-CSNKP используется в комбин-
ации с базовой или дистанционной вызывной станцией.
Вызывная станция обеспечивает микрофон и кнопку
включения микрофона, в то время, как цифровая клавиатура
может использоваться для доступа пользователя, выбора
зоны или группы зон. Цифровая клавиатура работает
совместно с клавиатурой вызывной станции для предвари-
тельно конфигурированных действий. Встроенный
ЖК-монитор обеспечивает обратную реакцию для поль-
зователя.
17.2 Совместимость
PRS-CSNKP может использоваться с (новой) дистан-
ционной вызывной станцией PRS-CSR или комплектом
инструментов для дистанционной станции PRS-CSRK, но
не со (старой) дистанционной вызывной станцией
LBB4438/00 или (комплектом инструментов) для вызывной
станции LBB4439/00. Он может также работать с комплек-
том инструментов для вызывной станции LBB4430/00 или
LBB4433/00.
17.3 Органы управления,
разъемы и индикаторы
17.3.1Вид сверху
В верхней части цифровой клавиатуры (см. ???????
17.2) расположены следующие элементы:
1 Дисплей - Экран ЖКД, который предоставляет
информацию о доступе пользователя и выборе зоны
(см. раздел 17.6).
2 Клавиши - Двенадцать клавиш для управления
(удаленной) вызывной станцией (см. раздел 17.6).
17.4 Вид снизу
В нижней части цифровой клавиатуры (см. ??????? 17.3)
расположены следующие элементы:
3 Разъем клавиатуры - Разъем для присоединения
цифровой клавиатуры к клавиатуре следующей
цифровой станции для предварительно
конфигурированных действий (LBB4432/00 или
LBB4434/00).
4 Разъем клавиатуры – Разъем для подсоединения
клавиатуры к предыдущей клавиатуре или к
(удаленной) вызывной станции (см. раздел 17.5).
5 Регулятор контрастности – Используется для
регулировки контрастности экрана ЖКД.

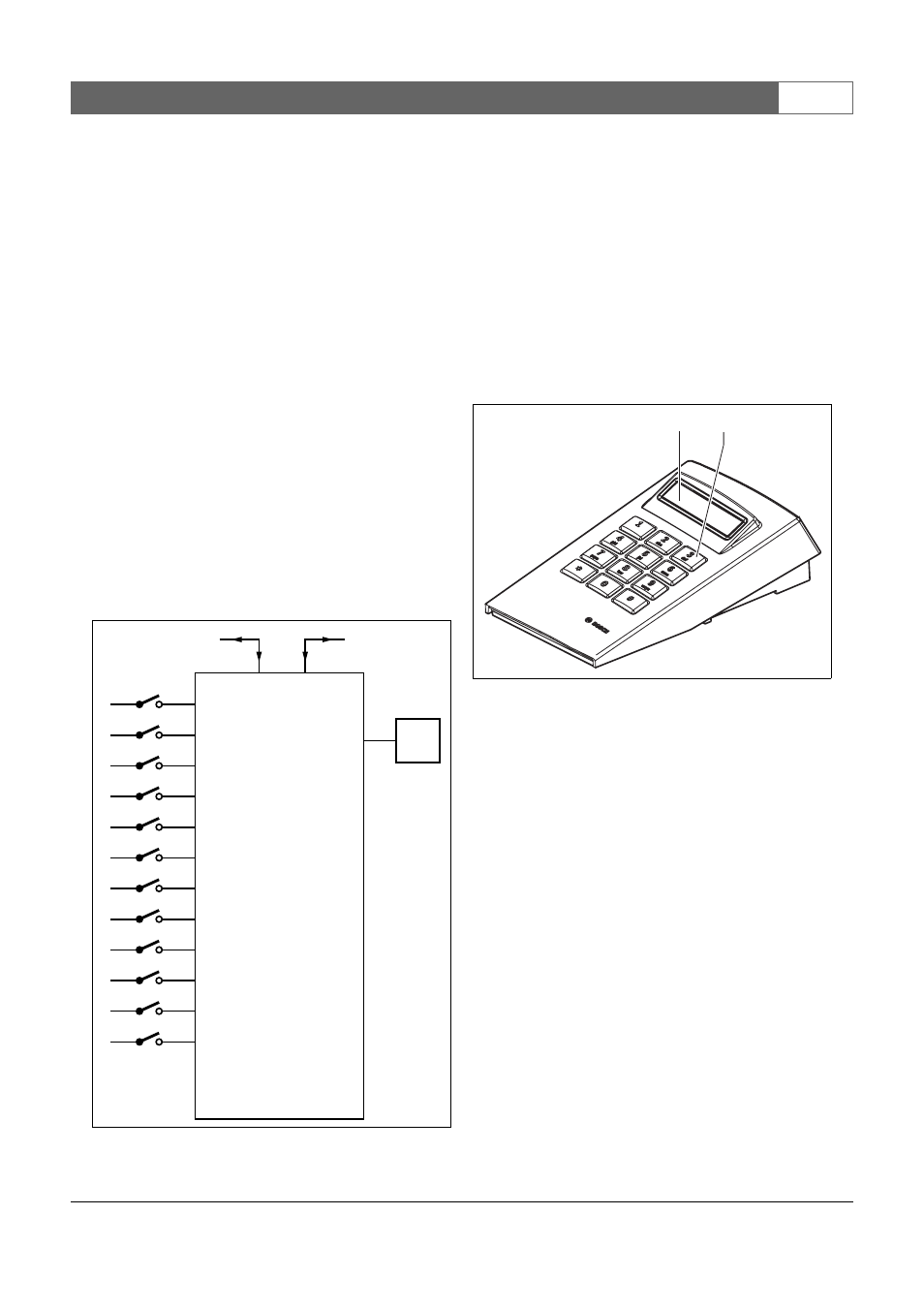

рисунок 17.1: Блок-схема
Control
LCD
next keypad
call station or
previous keypad
рисунок 17.2: Вид сверху
1 2
