29.4 Монтаж кабельного
29.4.1 Введение
В данной главе представлено пошаговое описание
процесса установки кабельного разъема. Данная
процедура состоит из следующих частей:
• Подготовка (см. раздел 29.4.3).
• Обжимка втулки (см. раздел 29.4.4).
• Зачистка медных проводов (см. раздел 29.4.5).
• Монтаж гнездовых контактов (см. раздел 29.4.6).
• Зачистка оптических волокон (см. раздел 29.4.7).
• Монтаж металлических наконечников (см.
раздел 29.4.8).
• Сборка разъема (см. раздел 29.4.9).
29.4.2 Типы кабелей
Имеются два типа кабелей для волоконно-оптической
сети:
• Кабели типа А, в которых пластиковые оптические
волокна расположены рядом друг с другом (см.
рисунок 29.5, на котором показаны оба конца кабеля).
• Кабели типа B, в которых пластмассовые оптические
волокна расположены друг напротив друга (см.
рисунок 29.5, оба конца кабеля идентичны).
29.4.3 Подготовка
Делайте следующее:
1 Отрежьте необходимый кусок оптического кабеля,
используя инструмент для обрезки кабеля
(инструмент 2).
2 Определите тип кабеля (см. раздел 29.4.2), т.к.
некоторые шаги в процедуре установки кабельного
разъема зависят от типа кабеля.
3 Демонтируйте сетевой разъем. Сетевой разъем
состоит из 10 деталей (см. раздел 29.3).
4 Пропустите заднюю часть корпуса над кабелем
5 Зачистите внешнюю оболочку кабеля, используя
инструмент для зачистки проводов (инструмент 5),
упирая кабель в ограничитель (см. рисунок 29.7).

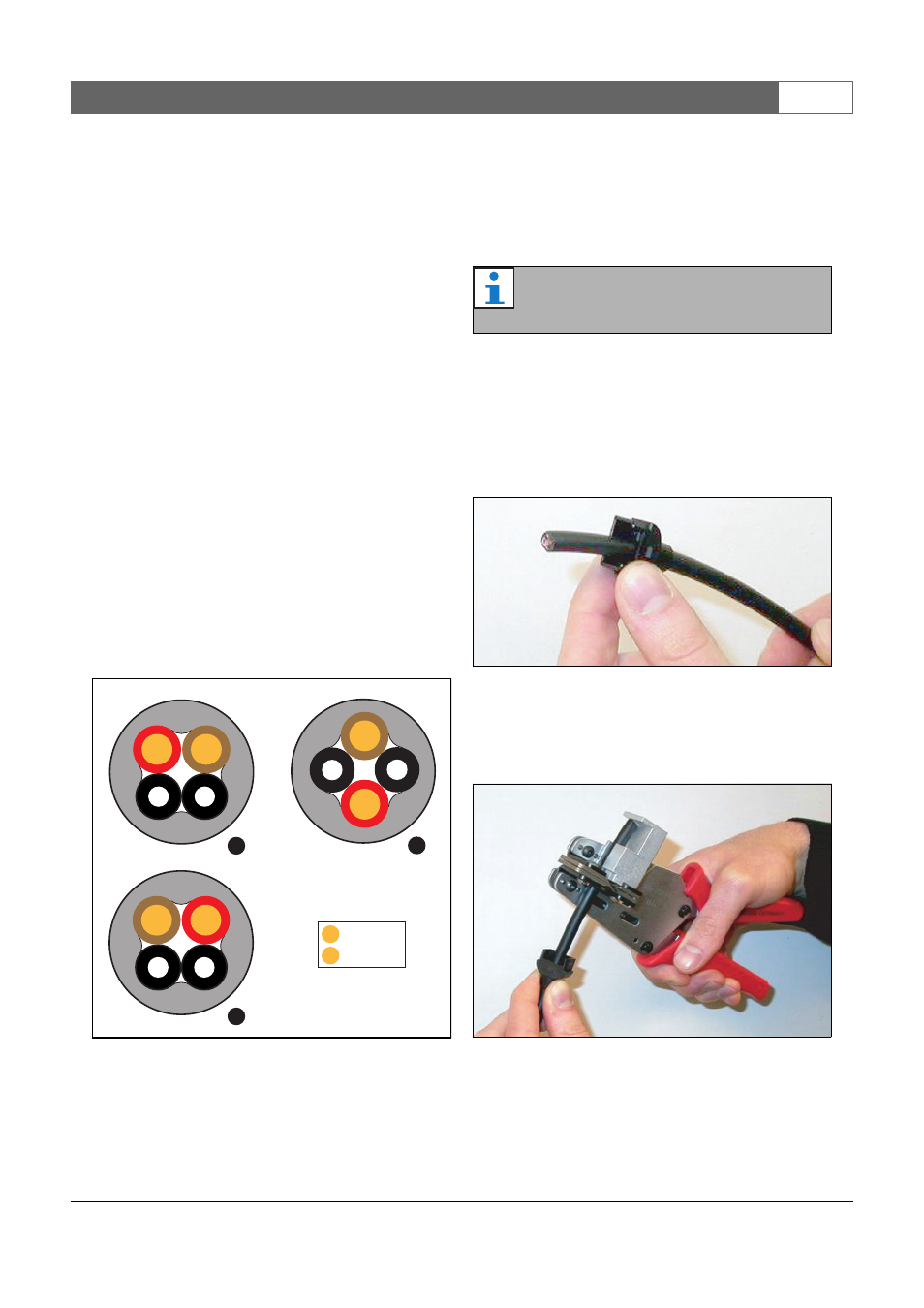

рисунок 29.5: Типы кабелей
A
B
A
B
B
R
= Red
= Brown
R
R
B
R
B
Примечание
Примечание
рисунок 29.6: Задняя часть корпуса на кабеле
рисунок 29.7: Зачистка кабеля
