Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 3 | Аппаратура управления
ru | 120
6.3.6
Подсоединение выходов
управляющего сигнала.
Аудиорасширитель имеет 5 выходов управляющего сигнал-
а. Выходы управляющего сигнала могут использоваться для
отправки сигналов к оборудованию стороннего производит-
еля для запуска действий. Каждое соединение управляю-
щего выхода имеет три контакта (см. рисунок 6.7).
Общий контакт (С) выхода управляющего сигнала всегда
должен быть присоединен. Нормально замкнутое (NC) или
нормально разомкнутое (NO) состояние другого присое-
диненного контакта зависит от того, какое действие должно
выполняться при активном состоянии управляющего выхо-
да (см. таблица 6.4).
В режиме конфигурации управляющему выходу необходимо
назначить целевое устройство, соответствующее действию,
которое будет выполнено при активизации (см. таблица
43.6).
6.4
Установка
Аудиорасширитель сети подходит либо для установки на
стол, либо для установки на 19-ти дюймовый стеллаж.
Поставляются четыре ножки (для установки на стол) и два
кронштейна (для установки на стеллаж).

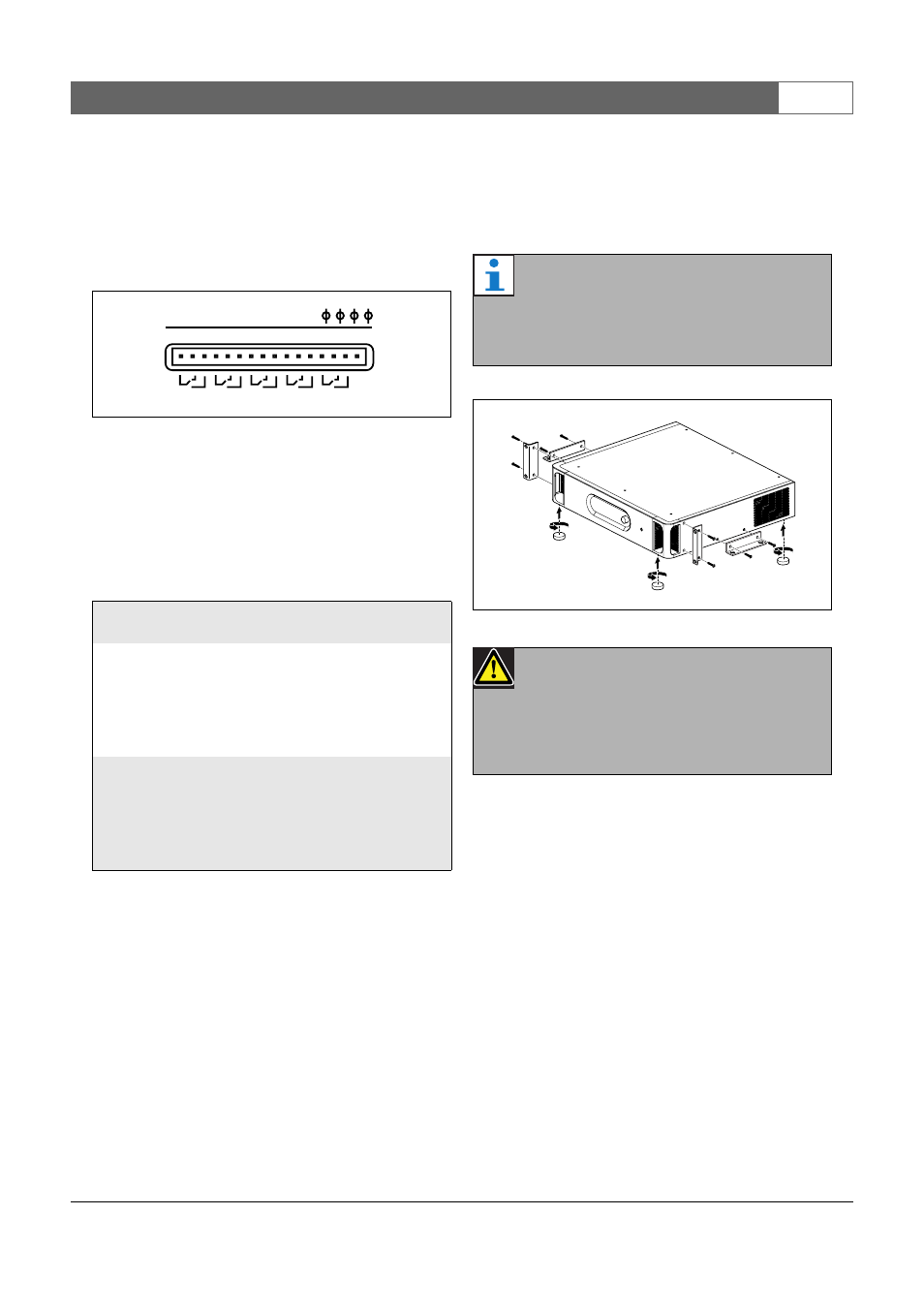

рисунок 6.7: Выходы управляющего сигнала
таблица 6.4: Подробная информация о выходах
управляющих сигналов
Подсоеди
нение
Аббр-
евиатура
Описание
Нормально
замкнутый
NC
По умолчанию, контакт
NC соединен с общим
контактом C. Когда
выход активизируется,
контакт NC размык-
ается.
Нормально
разомк-
нутый
NO
По умолчанию, контакт
NO не соединен с
общим контактом C.
Когда выход активизи-
руется, контакт NO
замыкается.
C NC NO C NC NO C NC NO C NC NO C NC NO
Control Out
1
2
3
4
5
Примечание
Центральные положения кронштейнов могут
использоваться для защиты узла на столе или
полке. Они также могут использоваться для
установки узла вертикально на стене.
рисунок 6.8: Установка
Предостережение
Чтобы прикрепить кронштейны к устройству,
используйте входящие в комплект
кронштейнов винты. Винты с длиной >10 мм
могут касаться или повредить внутренние
детали устройства.
