17.5 Установка
Клавиатура подходит для установки на стол. В
большинстве случаев, установка будет осуществляться
непосредственно на вызывную станцию, но с
расположением между несколькими другими
клавиатурами вызывных станций. Выполните
следующие действия (см. ??????? 17.4):
1 Удалите крышку, сдвинув ее влево и сняв ее в
клавиатуры.
2 Присоедините плоский кабель от разъема
клавиатуры к (дистанционной) вызывной станции
или предыдущей клавиатуре. Короткий плоский
кабель предназначен для межсоединения от
клавиатуры к клавиатуре, длинный плоский кабель
(который поставляется с вызывной станцией)
предназначен для межсоединения от вызывной
станции к клавиатуре.
3 Вставьте соединительную пластину в нижнюю часть
клавиатуры.
4 Затяните соединительную пластину при помощи
трех винтов.
5 Установите крышку обратно, сдвинув ее вправо и
вставив ее в клавиатуру.

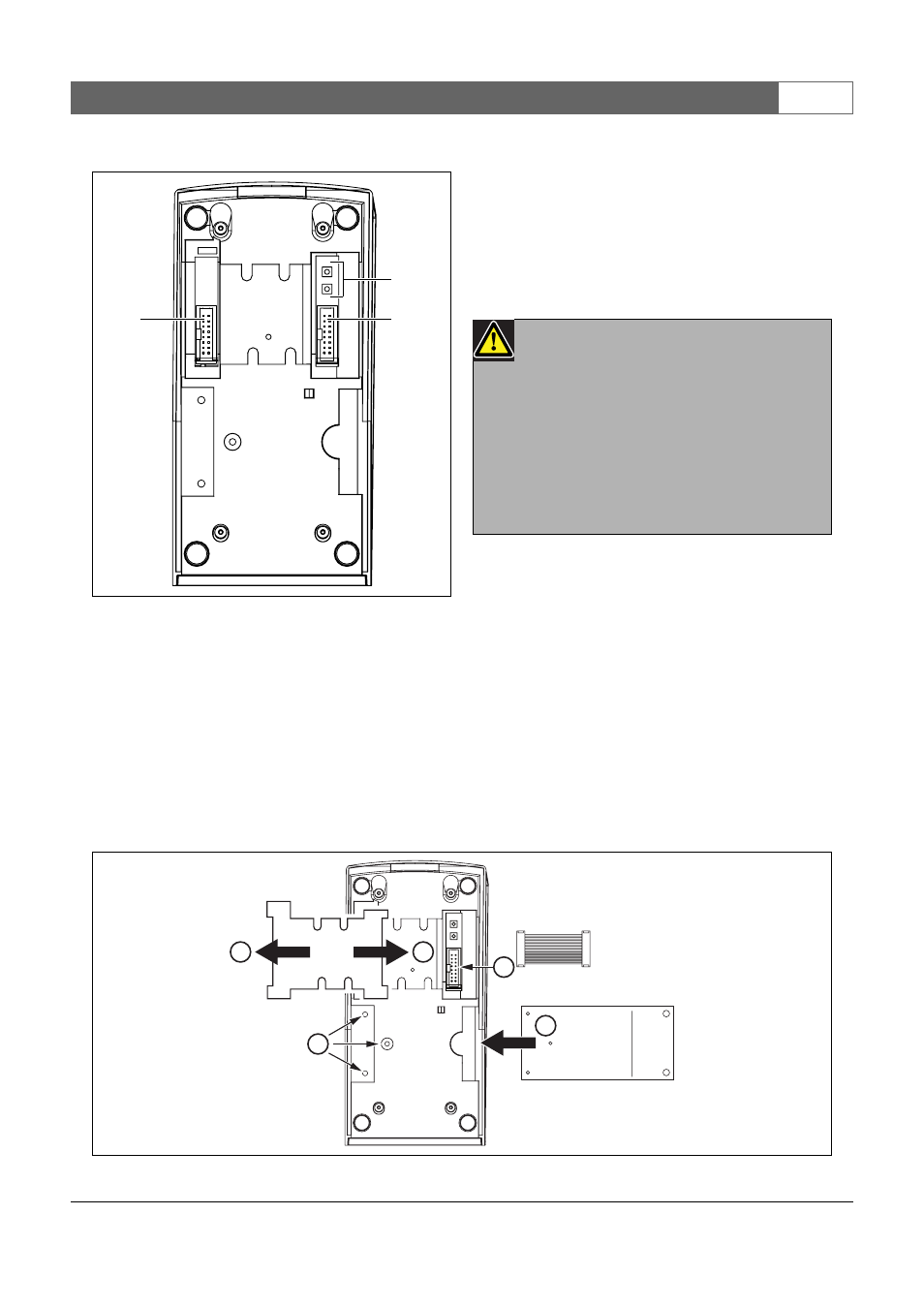

рисунок 17.3: Вид снизу (без крышки)
3
4
5
Предостережение
Отсоедините кабель системы от
(дистанционной) вызывной станции и
источников резервного питания перед тем,
как присоединять клавиатуру.
Присоединение клавиатуры к включенной в
питание (дистанционной) вызывной
станции может повредить (дистанционную)
вызывную станцию.
рисунок 17.4: Установка
1
2
3
4
5
