Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители
ru | 152
8.3.7
Подсоединение управляющих
входов
Каждый тип усилителя мощности имеет 8 входов
управляющего сигнала. Входы управляющего сигнала
могут получать сигналы от оборудования третьей стороны,
которые должны запускать действия в системе Praesideo.
Управляющие входы могут быть настроены для
срабатывания по замыканию или размыканию контактов
(см. раздел 43.3). Можно также проверить кабели на
наличие короткого замыкания и размыкания контактов
(см. рисунок 8.11 и рисунок 8.12). Фактическая проверка
входа управляющего сигнала определяется в конфигурации.

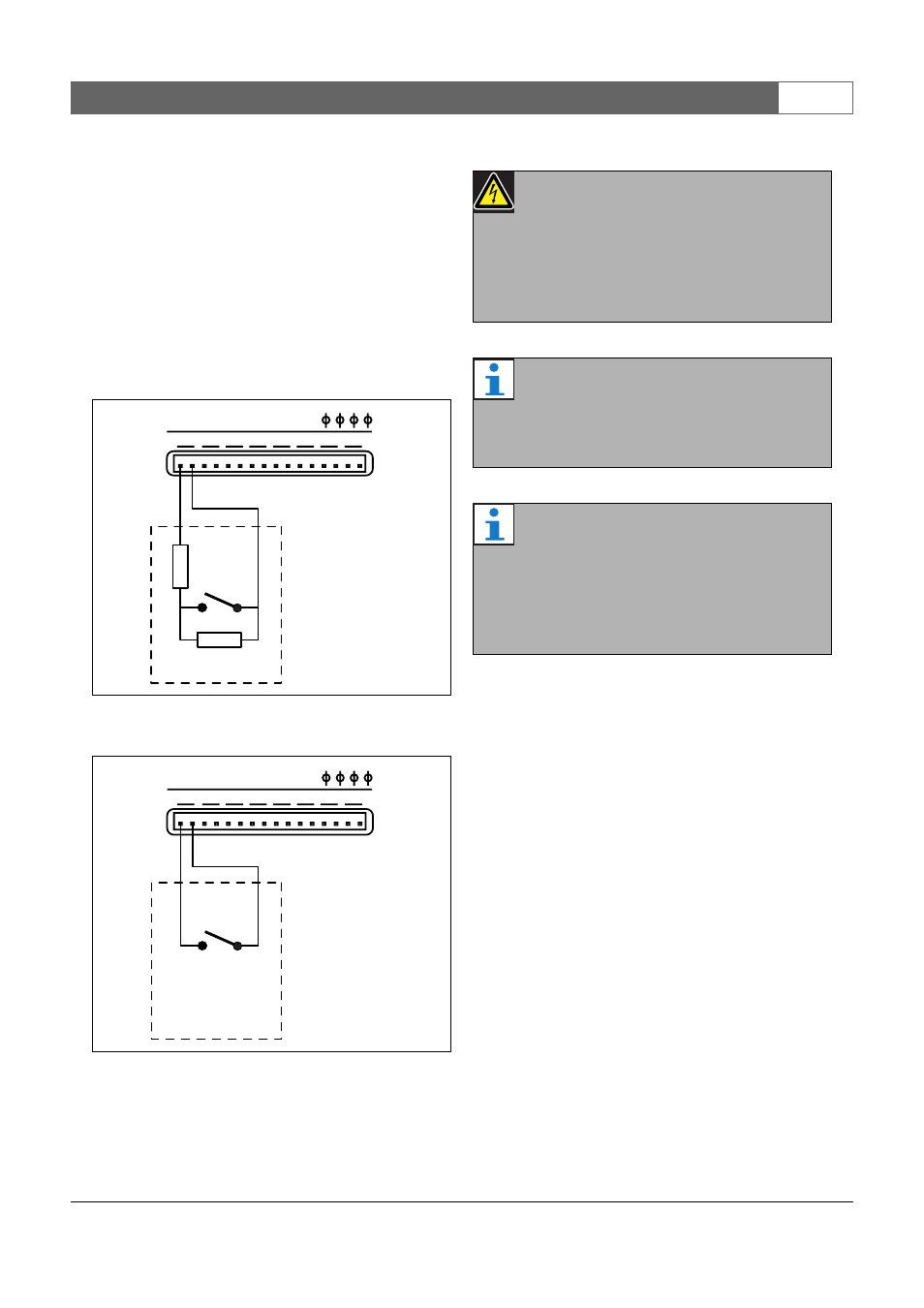

рисунок 8.11: Контролируемый вход
управляющего сигнала
рисунок 8.12: Неконтролируемый вход
управляющего сигнала
Control In
1
2
3
4
5
6
7
8
10kΩ
10kΩ
Control In
1
2
3
4
5
6
7
8
Предупреждение
Не подсоединяйте сигналы постоянного
или переменного тока к входам
управляющего сигнала, иначе может быть
повреждена входная цепь. Используйте
только беспотенциальные контакты.
Примечание
Не объединяйте провода нескольких
входов управляющего сигнала (например,
не используйте общий обратный провод).
Примечание
Даже во время неисправности усилителя
аудиовходы на усилителях мощности
PRS-xPxxx доступны до тех пор, пока
доступны сеть электропитания или
резервное электропитание.
