Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители
ru | 169
9.3 Разъемы
9.3.1 Введение
В этом разделе приведен обзор типичных подсоединений
системы, использующих многоканальный интерфейс.
•
Подсоединение к базовым усилителям (см. раздел 9.3.2).
•
Подсоединение к сети (9.3.3).
•
Подсоединение для обхода многоканального интерфейса
(см. раздел 9.3.4).
•
Подсоединение управляющих входов (см. раздел 9.3.5).
•
Подсоединение управляющих выходов (см. раздел
9.3.6).
9.3.2 Подсоединение к базовым
усилителям
От 1 до 14 разъемов используются для каналов базового
усилителя. От 15 до 16 разъемов двойного усилителя
доступны для двух резервных каналов базового усилителя.
Присоединение к базовому усилителю осуществляется при
помощи двух модульных разъемов (RJ45).
Разъемы базового усилителя и многоканального
интерфейса промаркированы символом треугольника
(верхний ряд) и круга (нижний ряд).
1 Подсоедините разъем с треугольником многоканального
интерфейса к разъему с треугольником базового
усилителя.
2 Подсоедините разъем с кругом многоканального
интерфейса к разъему с кругом базового усилителя.
Предостережение
Не подсоединяйте разъем с кругом
многоканального интерфейса к разъему с
треугольником усилителя мощности.
Предостережение
Не присоединяйте модульные разъемы
(RJ45) к сети Telecom или Ethernet. Данные
разъемы предназначены только для
многоканального интерфейса и базовых
усилителей.
таблица 9.1 Разъемы интерфейса базового
усилителя
Верхний ряд с треуго-
льником
Нижний ряд с кругом
Кон
такт
Сигнал
Конт
акт
Сигнал
1
Вых. реле A
1
Аудиовыход +
2
Вых. реле B
2
Аудиовыход -
3
Заземление
3
Заземление
4
Вх. контроля
резервиров-
ания по пост-
оянному току
4
Питание 24 В
вход/выход
5
Вх. контроля
питания
5
Вых. резервного
реле
6
Резервный
выход
6
Вых. откл-
ючения звука
7
100 В Вх. +
7
Вх. “Перегрев”
8
100 В Вх. -
8
Вх. “Готовность”
Предостережение
Всегда используйте модульные заглушки
CAT-5 с пустым обжимом разъема (см.
рисунок 9.3, раздел А). Некоторые
предварительно собранные модульные
заглушки CAT-5 имеют обжим разъема,
который заполнен пластиком (см. рисунок 9.3,
раздел В). Данные разъемы не предлагают
надежного соединения к разъемам модуля
(RJ45) на базовых усилителях и
многоканальных интерфейсах, и,
следовательно, могут вызывать неожиданные
события о неисправностях.

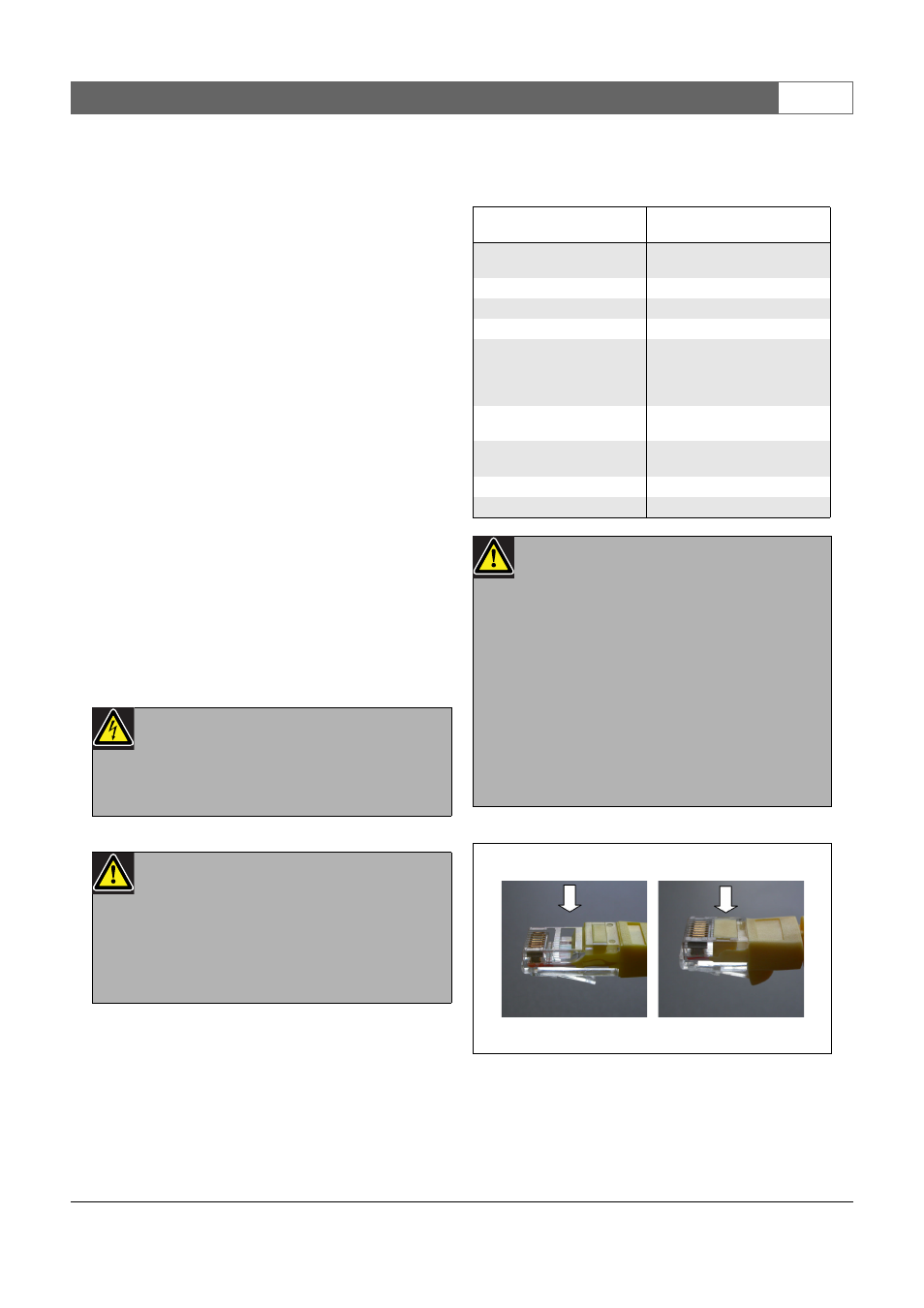

рисунок 9.3: (предварительно) собранные
модульные заглушки CAT-5
B
A
