Инструкция по эксплуатации Bosch Praesideo
Страница 232
Bosch Security Systems | 2011-02
2011-02 | Инструкции по установке и эксплуатации | 5 | Вызывные станции
ru | 234
К разъему управляющих входов/выходов могут быть
подсоединены:
•
Нажимная переговорная кнопка (PTT). Схема
соединений приведена на ??????? 18.8. В цепь должно
быть установлено два резистора, т.к. контакт всегда
проверяется программным обеспечением системы.
•
Лампа или светодиод с внутренним питанием. Схема
соединений приведена на ??????? 18.9.
•
Лампа или светодиод с внешним питанием. Схема
соединений приведена на ??????? 18.9.
•
Реле с внешним питанием. Схема соединений приведена
на ??????? 18.11.

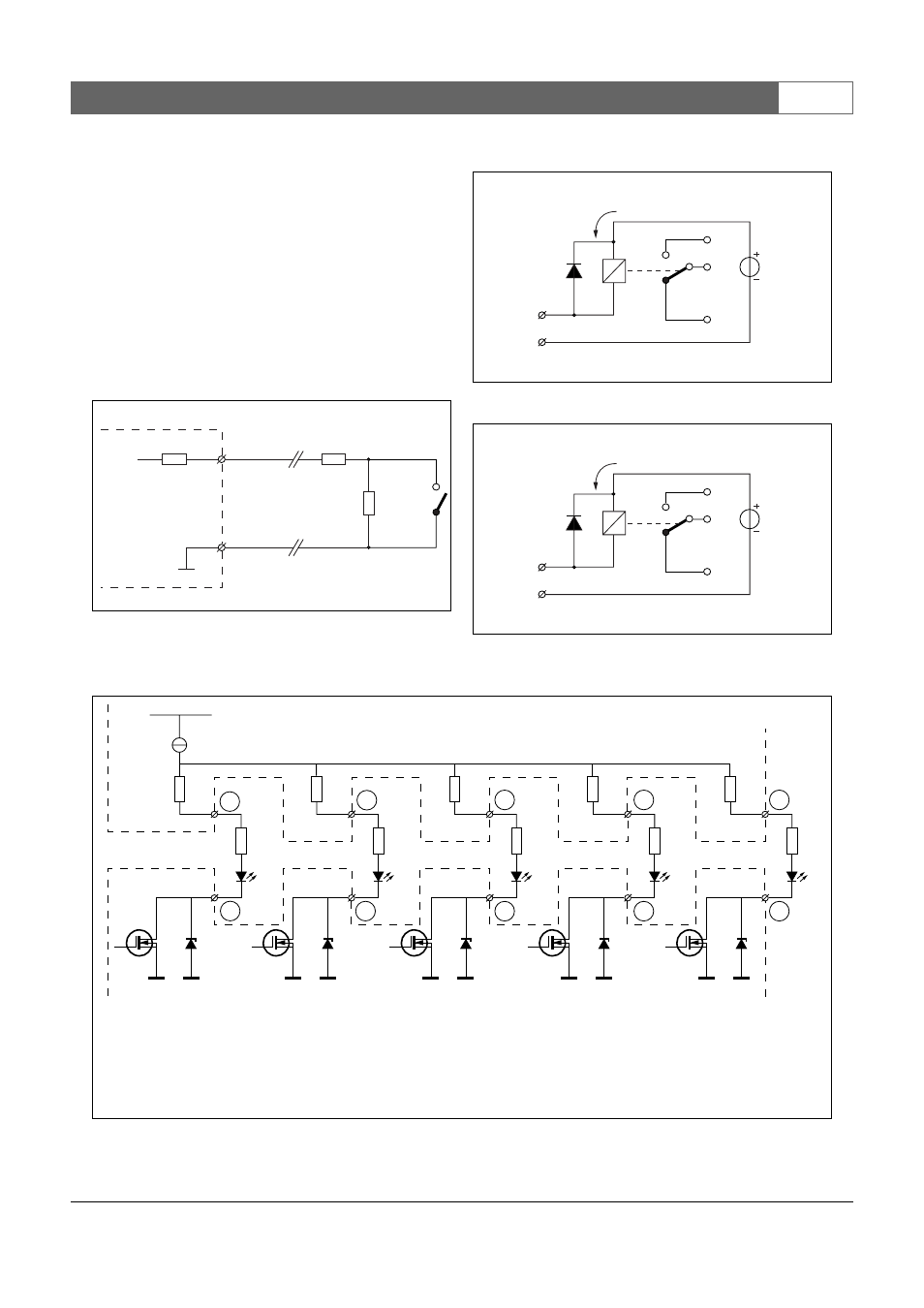

рисунок 18.8: Нажимная переговорная кнопка
(PTT)
рисунок 18.9: Светодиод с внутренним питанием
GND
5V
PTT Input
Contact
10 kΩ
10 kΩ
10 kΩ
+5V, 30 mA
62V
62V
R2
3
4
6
8
7
10
9
12
11
5
R1
PI
FI
CI
SPI
SEI
R1
R2
62V
R1
R2
62V
R1
R2
62V
R1
R2
PI
FI
CI
SPI
SEI
= Power Indicator
= Fault Indicator
= Call Indicator
= System Priority Indicator
= System Emergency Indicator
R1 = 0 Ω, R2 = 330 Ω (HW07/04 and later)
R1 = 180 Ω, R2 = 150 Ω (HW07/00 to HW07/03)
R1 = 330 Ω, R2 = 0 Ω (before HW07/00)
рисунок 18.10: Реле с внешним питанием
рисунок 18.11: Реле с внешним питанием
Max. 56V
I < 100 mA
Output X, IN
GND
Max. 56V
I < 100 mA
Output X, IN
GND
