Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 9 | Конфигурация системы
ru | 363
4 Нажмите кнопку OK для добавения контрольного
устройства к аудиовыходу усилителя мощности.
Отобразится экран, подобный экрану,
изображенному на рисунок 43.17.
5 Подтвердите изменения. Обратите внимание на то,
что изменения не будут сохранены до тех пор, пока
не будет сохранена конфигурация (см. разделы 40.4.4
и 40.4.5).
6 Нажмите кнопку Close, чтобы закрыть окно.
43.3.5.2 Контролирующие устройства и
резервные усилители
Можно использовать одну или несколько плат контроля
линии (EOL) (LBB4443), чтобы контролировать
соединение между резервным и основным усилителями.
Обратите внимание на следующие ограничения:
• Адреса сконфигурированных плат контроля не
конфликтуют с адресами плат контроля,
соединенных с любым из назначенных основных
усилителей мощности в одном и том же канале.
• Количество контрольных плат, присоединенных к
резервному усилителю, плюс количество
контрольных плат, присоединенных к любому из
назначенных основных усилителей на одном канале,
не превышает максимальное количество плат для
рейтинга усилителя мощности. Это относится, как к
общему количеству контрольных плат, так и к
количеству плат с активизированной
функциональностью контроля линии
(+Line блок проверки). См. раздел 12.4.
43.3.6 Входы управляющего сигнала
Страница конфигурации входов управляющих сигналов
усилителя мощности подобна странице конфигурации
входов управляющего входа контроллера сети (см.
раздел 43.2.5).
43.3.7 Выходы управляющего
сигнала
Страница конфигурации для выходов управляющего
сигнала усилителя мощности подобна странице
конфигурации для выходов контроллера сети (см.
раздел 43.2.6. Количество выходов контрольного
сигнала является различным для разных типов
усилителя, обычно это один выход контрольного
сигнала на один канал.

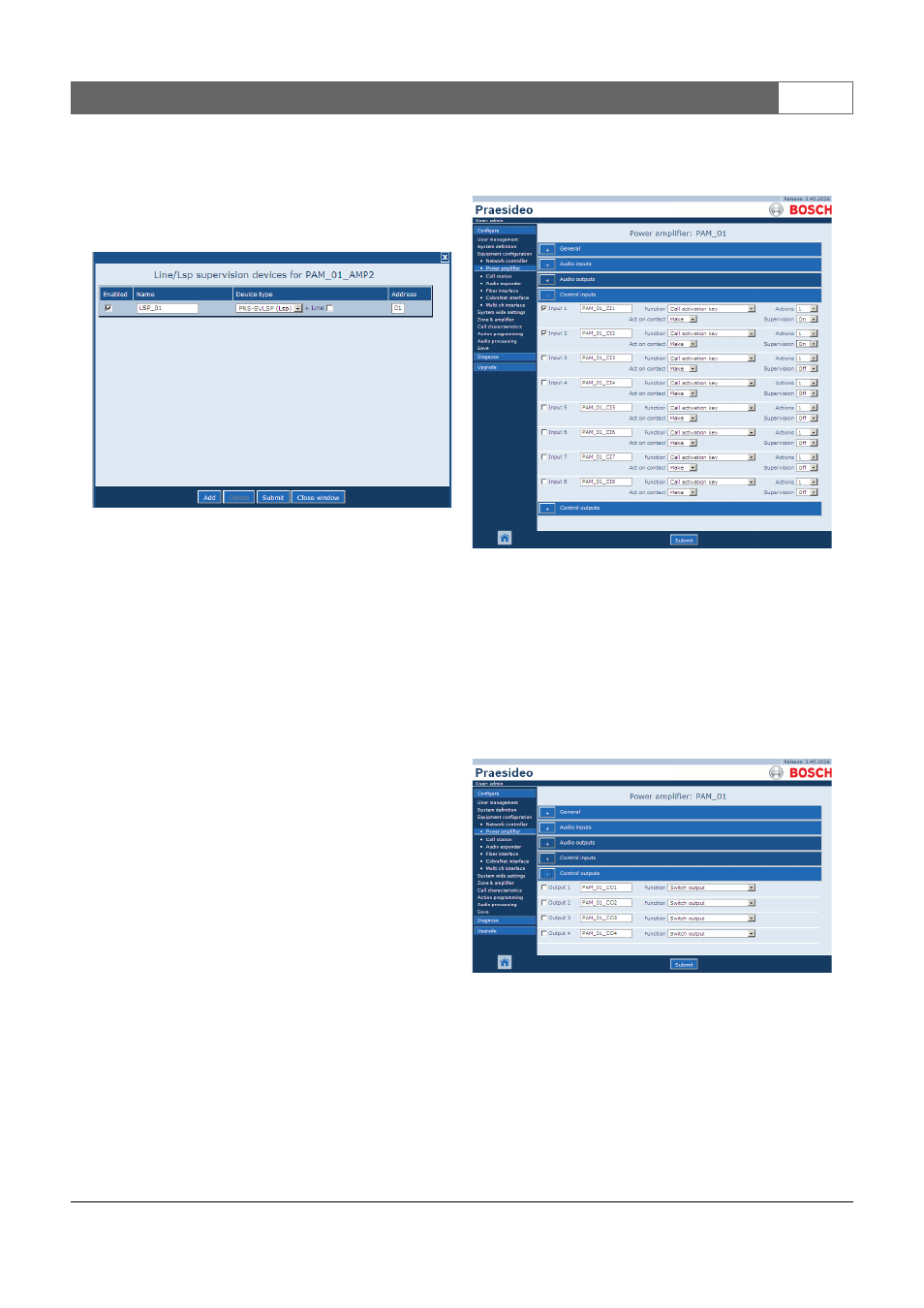

??????? 43.17: Добавление контрольного
устройства, шаг 4
рисунок 43.18: Конфигурирование усилителя
мощности, шаг 6
рисунок 43.19: Конфигурирование усилителя
мощности, шаг 7
