Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители
ru | 179
10.3 Разъемы
10.3.1Введение
В этом разделе приводится обзор типичных соединений
системы с многоканальным интерфейсом и
громкоговорителями.
•
Подсоединение электропитания (см. раздел 10.3.2).
•
Присоединение многоканального интерфейса (см.
раздел 10.3.3.
•
Заземление (см. раздел 10.3.4).
•
Подсоединение каналов усилителя (см. раздел 10.3.5.
•
Присоединение локального аудиовхода (см. раздел
•
Подсоединение резервного электропитания (см. раздел
10.3.2 Подсоединение к сети
электропитания
Делайте следующее, чтобы соединить базовый усилитель с
сетью электропитания:
1 Выберите соответствующее напряжение сети, используя
селектор напряжения на задней панели базового
усилителя (см. таблица 10.1).
2 Вставьте правильный тип предохранителя в базовый
усилитель. Предохранитель находится во входе
питающей сети. Обратите внимание на то, что одно и то
же значение предохранителя используется для обоих
диапазонов напряжения.
3 Соедините сетевой шнур с базовым усилителем.
4 Вставьте сетевой шнур в сетевую розетку.
Источник электропитания может контролироваться
базовым усилителем (см. рисунок 10.2, № 9) и доступен для
многоканального интерфейса.
10.3.3Соединение с многоканальным
интерфейсом
Подсоединение к многоканальному интерфейсу (MCI)
выполняется с помощью двух разъемов Ethernet.
Соединения MCI имеют треугольный и круглый символ
(см. рисунок 10.5).
таблица 10.1: Переключатель напряжения и
предохранитель
Пере-
ключат-
ель
Напряжение
питающей
сети
В (переменн-
ого тока)
Предохранитель
115
100 - 120
T6.3A H 250В
(IEC 60127 или UL
248)
230
220 - 240
T6.3A H 250В
(IEC 60127)

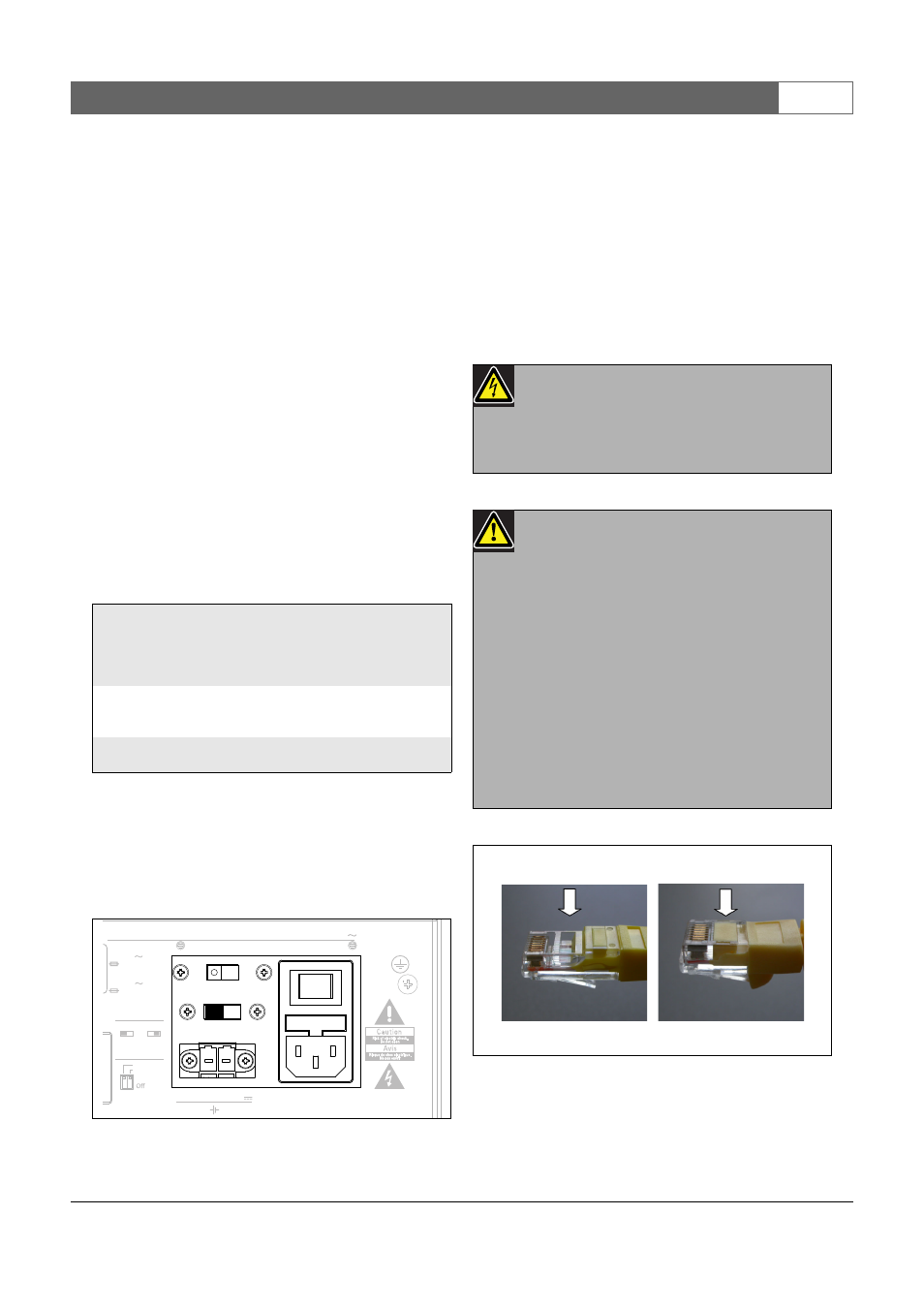

рисунок 10.3: Подсоединение источника
электропитания
Battery
48V
0
+
0
+
115/230V
Grounded
Signal Ground
Floating
Mains
115:
100-120V 50-60Hz
T10A 250V
230:
220-240V 50-60Hz
T6.3A H 250V
On
Supervision
Mains
Battery
Предостережение
Не подсоединяйте разъем с кругом
многоканального интерфейса к разъему с
треугольником усилителя мощности.
Предостережение
Всегда используйте модульные заглушки
CAT-5 с пустым обжимом разъема (см.
рисунок 10.4, раздел А). Некоторые
предварительно собранные модульные
заглушки CAT-5 имеют обжим разъема,
который заполнен пластиком (см. рисунок
10.4, раздел В). Данные разъемы не
предлагают надежного соединения к
разъемам Ethernet на базовых усилителях
и многоканальных интерфейсах, и,
следовательно, могут вызывать
неожиданные события о неисправностях.
рисунок 10.4: (предварительно) собранные
модульные заглушки CAT-5
B
A
