Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители
ru | 201
12.2 Органы управления,
разъемы и индикаторы
12.2.1Плата управления контролем
На плате управления LBB4440/00 (см. рисунок 12.1)
расположены следующие элементы:
X1
Разъем
- Предназначен для электрического соединения
платы управления контролем с выходной платой канала
усилителя.
12.2.2Плата контроля
громкоговорителя
На плате управления громкоговорителем LBB4441/00
(см. рисунок 12.2) расположены следующие элементы:
X10
Гибкие выводы
- Два гибких вывода (30 см) с
теплостойкой изоляцией для установки платы
контроля громкоговорителя в громкоговорителе
(см. раздел 12.3.2).
X11
Ножевые соединители
- Два ножевых соединителя
для установки платы контроля громкоговорителя в
громкоговорителе (см. раздел 12.3.2).
S700
Селектор адреса
- Селектор адреса для установки
адреса платы контроля громкоговорителя (см. раздел
12.4).
S701
Селектор адреса
- Селектор адреса для установки
адреса платы контроля громкоговорителя (см. раздел
12.4).
C540
Конденсатор
- Конденсатор для заводских
регулировок. Не дотрагивайтесь до данного
конденсатора.
R441
Резистор
- Резистор для заводских регулировок.
Не дотрагивайтесь до данного резистора.

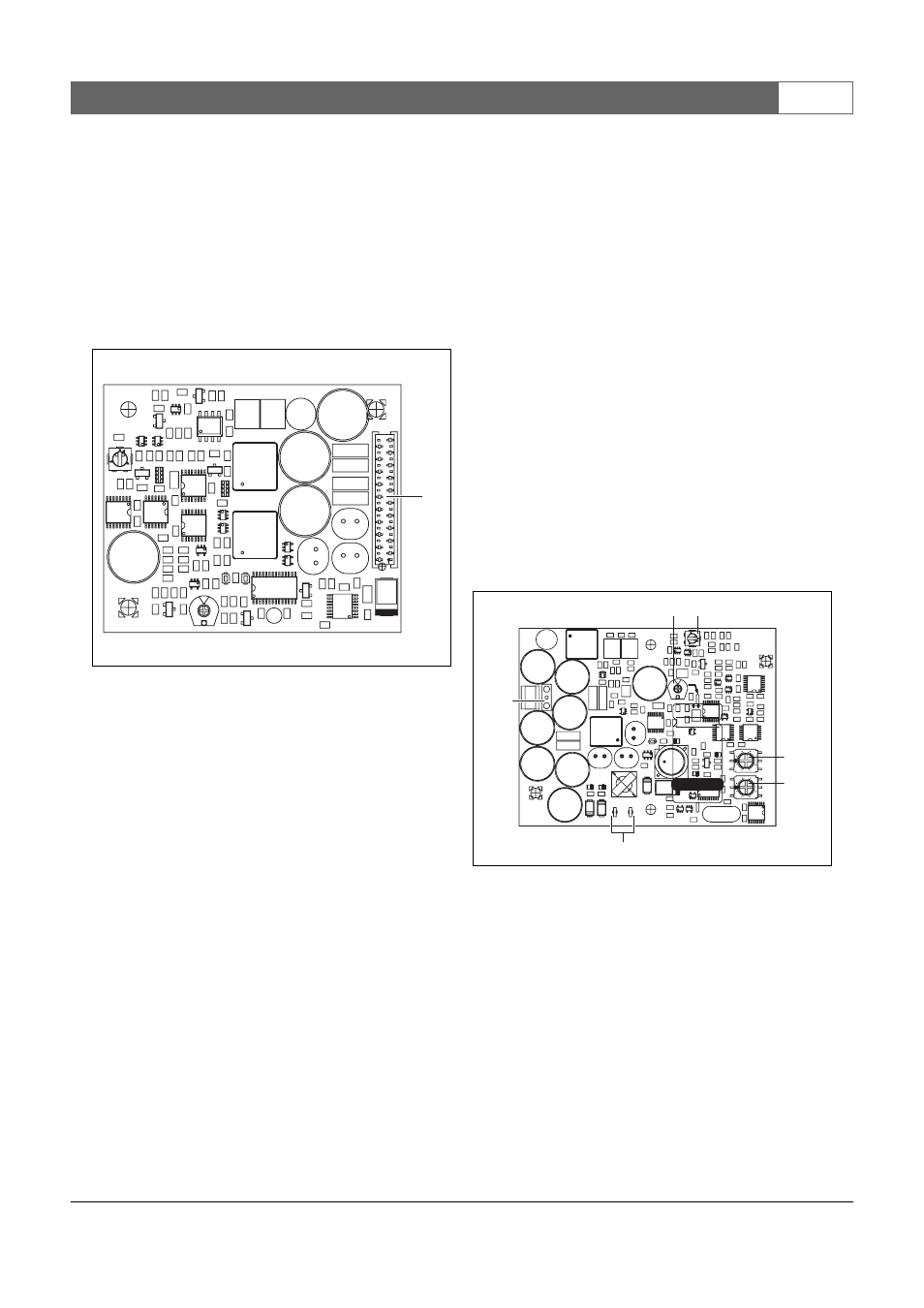

рисунок 12.1: Вид со стороны монтажа LBB4440/00
-
X600
X1
рисунок 12.2 Вид со стороны монтажа LBB4441/00
S701
S700
C540 R441
8
8
2
E
2
E
6
4
C
A
6
4
A
C
-
X11
X10
