Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 3 | Аппаратура управления
ru | 117
6.2.2
Вид сзади
На задней панели аудиорасширителя (см. рисунок 6.2)
расположены следующие элементы:
4 Аудиовходы - Четыре аудиовхода для получения
аудиосигналов от источников аналогового звука. Два
аудиовхода выбираются между микрофоном и линией.
Два других аудиовхода - это фиксированные линейные
входы. Каждый аудиовход имеет разъем XLR, а также
два разъема RCA (см. раздел 6.3.3).
5 Аудиовыходы - Четыре аудиовыхода для извлечения
аналоговых звуковых сигналов. Каждый аудиовыход
имеет разъем XLR, а также два разъема RCA
(см раздел 6.3.4).
6 Заземление - клемма для подсоединения заземления
аудиорасширителя.
7 Системная шина - два разъема системной шины для
подсоединения аудиорасширителя к другому
оборудованию Praesideo. (См. раздел 6.3.2).
8 Управляющие входы - Управляющие входы могут быть
использованы для приема сигналов от оборудования
сторонних производителей, которые должны
инициировать действия в сети Praesideo
(см. раздел 6.3.5).
9 Управляющие выходы - Управляющие выходы могут
быть использованы для передачи сигналов
оборудованию сторонних производителей, чтобы
инициировать действия, созданные сетью Praesideo
(см. раздел 6.3.6).

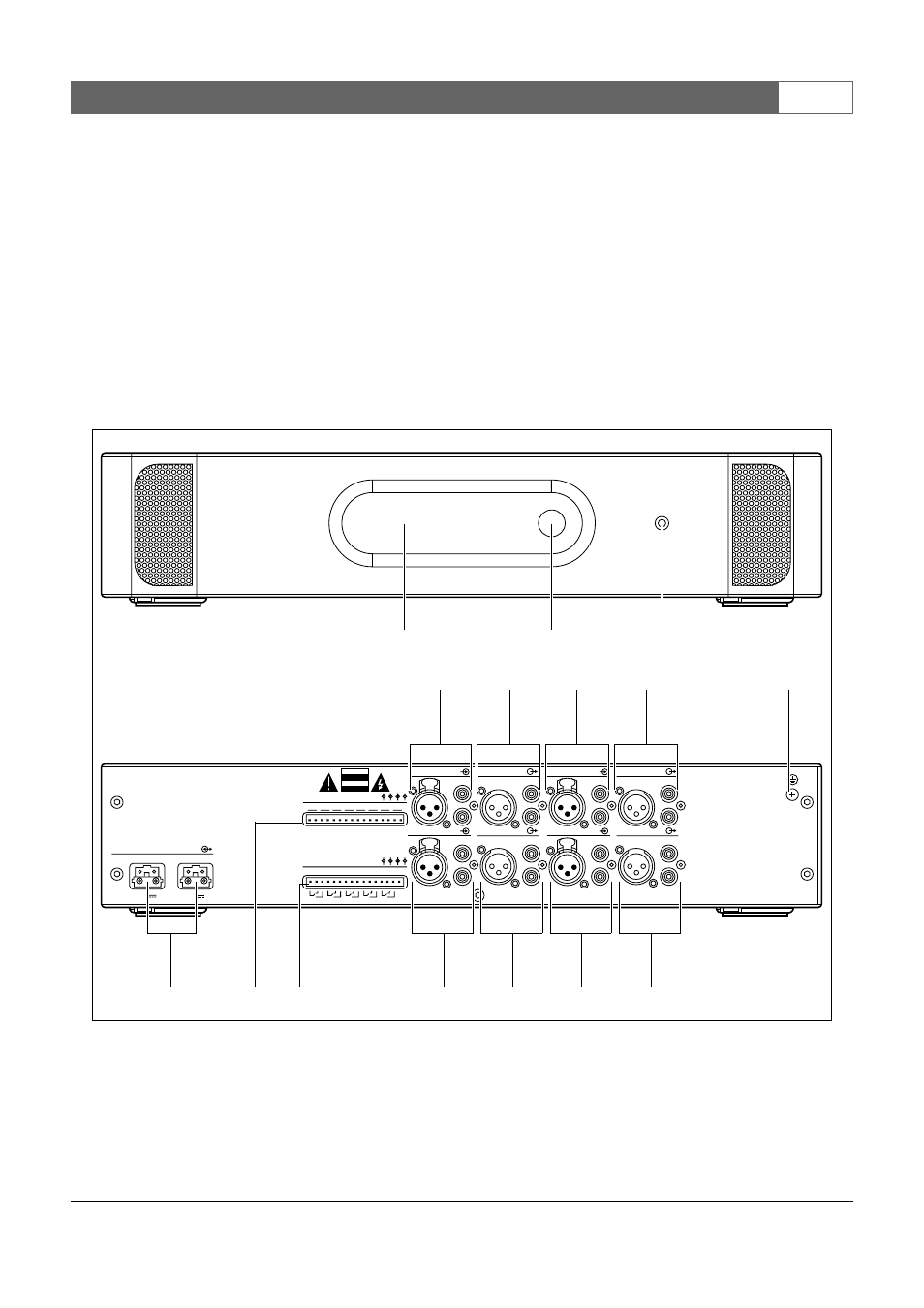

рисунок 6.2: Вид аудиорасширителя спереди и сзади
Network
Control In
Audio In 3
1
2
3
4
5
6
7
8
C NC NO C NC NO C NC NO C NC NO C NC NO
1
2
48V
Audio Out 3
Audio In 4
Audio Out 4
Audio In 1
Audio Out 1
Audio In 2
Audio Out 2
Control Out
1
2
3
4
5
48V
Avis
Caution
Risk of electric shock.
Do not open.
Risk of electric shock.
Do not open.
5
7
4
4
5
4
5
4
5
6
8
9
2
1
3
