19.3 Установка
На комплекте клавиатуры для вызывной станции
имеется четыре отверстия для установки
(см. ??????? 19.8).
Комплект поставляется вместе со штифтовыми
головками Tyco AMP и обжимными контактами AMP
1-141708-1 (см. ??????? 19.9) для обеспечения
подсоединения проводов к печатной плате. Данные
штифтовые головки подходят для проводов с
поперечным сечением от 0.2 до 0.56 мм2. Можно
запаять провода к штифтовым головкам.
Чтобы подсоединить провода к обжимным контактам,
используйте один из следующих обжимных
инструментов:
•
Обжимной инструмент Tyco AMP 169111-1
(см. ??????? 19.10)
•
Обжимной инструмент AMP Modu 4 169481-1
(см. ??????? 19.11)

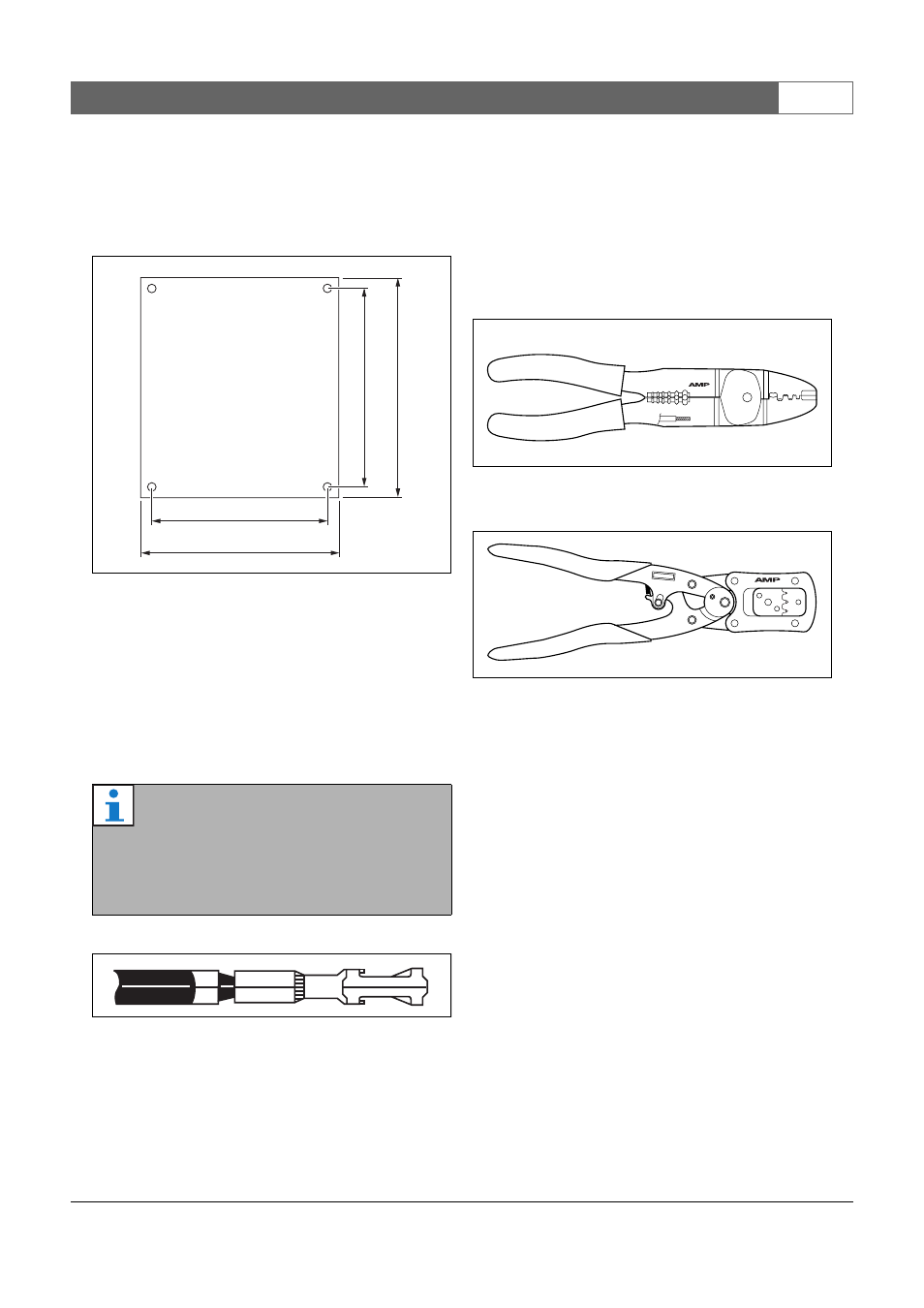

рисунок 19.8: Установка
Примечание
Если набор для вызывной станции
установлен в вибрирующей среде
(например на судне), приклейте наконечник
контакта к печатной плате.
рисунок 19.9: Обжимной контакт AMP
1-141708-1
80
90
90
100
рисунок 19.10: Обжимной инструмент Tyco AMP
169111-1
рисунок 19.11: Обжимной инструмент AMP Modu
4 169481-1
