26.3.4 Подсоединение управляющих
входов
Волоконно-оптический интерфейс имеет два
управляющих входа (см. рисунок 26.7). Управляющие
входы могут принимать сигналы от оборудования
сторонних производителей, которые должны запускать
действия в системе Praesideo. Управляющие входы
могут быть настроены для срабатывания по замыканию
или размыканию контактов (см. раздел 43.6).
Можно также проверить кабели на наличие
короткого замыкания и размыкания контактов
(см. рисунок 26.8 и рисунок 26.9). Фактическая
проверка входа управляющего сигнала определяется в
конфигурации.

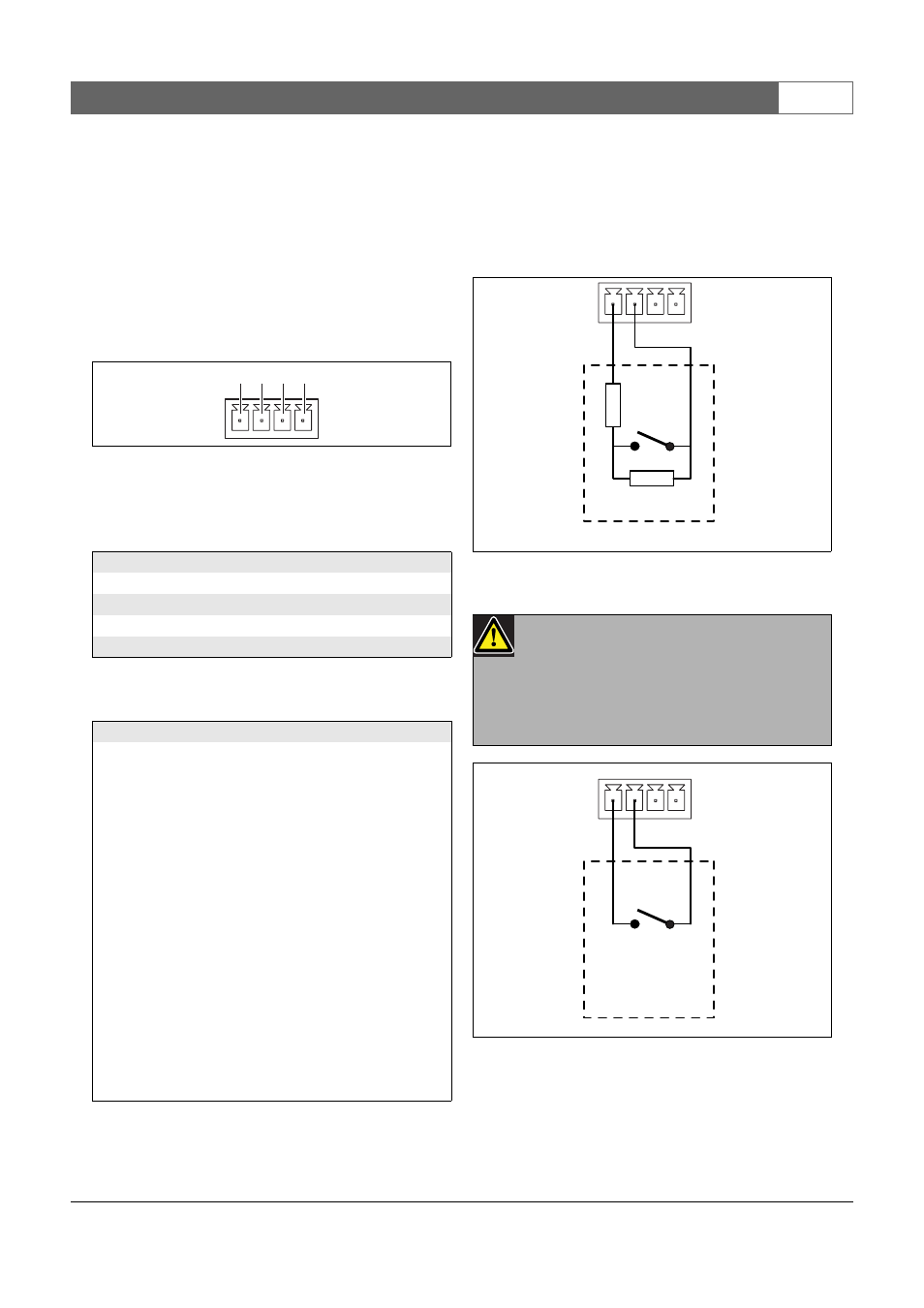

рисунок 26.7: Разъем входа управляющего
сигнала
таблица 26.3: Подробная информация о
разъеме входов управляющего сигнала
Контакт
Сигнал
1
Входной контакт 1
2
Заземление
3
Входной контакт 2
4
Заземление
таблица 26.4: Технические данные
управляющих входов
Управляющий вход 1 и управляющий вход 2
Определение сопротивления
(с активизированным контролем):
Короткое замыкание кабеля
< 2,5 кОм
Контакт замкнут
7.5 кОм
до 12 кОм
Контакт разомкнут
17.5 кОм
до 22 кОм
Разрыв кабеля
> 27 кОм
Определение сопротивления
(с выключенным контролем):
Контакт замкнут
< 12 кОм
Контакт разомкнут
> 17,5 кОм
1 2 3 4
рисунок 26.8: Контролируемый вход
управляющего сигнала
Предостережение
Не подсоединяйте сигналы постоянного
или переменного тока к входам
управляющего сигнала, иначе может быть
повреждена входная цепь.
рисунок 26.9: Неконтролируемый вход
управляющего сигнала
10kΩ
10kΩ
