Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители ru | 151
Часто для каждой стойки основных усилителей
используется один резервный усилитель. Для
присоединения нескольких основных усилителей одного и
того же типа к резервному усилителю того же типа:
•
Подсоедините выход громкоговорителя резервного
усилителя к запасным входам первого основного
усилителя.
• Замкните кольцо через резервные входы первого
основного усилителя к резервным входам других
основных усилителей. Пожалуйста, отметьте тот факт,
что при увеличении количества неисправных
усилителей мощности, нагрузка громкоговорителя
резервного усилителя мощности увеличится. Это может
привести к перегрузке усилителя мощности. Также
отметьте, что аудио, распределяемое на линии
громкоговорителей всех неисправных усилителей
мощности, зависит от установок конфигурации первого
неисправного усилителя мощности, т.к. только
установки конфигурации первого неисправного
усилителя мощности передаются на резервный
усилитель мощности.
8.3.6 Подсоединение аудиовходов
Число аудиовходов зависит от типа усилителя мощности.
Аудиовходы используются для связи с источниками
аналогового аудио. Каждый аудиовход выбирается между
линией и микрофоном.
Существует возможность присоединения, как
несбалансированного сигнала, так и сбалансированного.
Несбалансированные сигналы могут быть присоединены к
0 (Заземление) и контактам + или - (см. рисунок 8.10).
Оставшийся, несбалансированный контакт, не должен быть
присоединен к контакту 0. Сбалансированный сигнал
должен быть присоединен между контактами + и -
аудиовхода.
Контакт 0 (GND) может быть подсоединен к экранирующей
оплетке сигнального кабеля. Однако, это не обязательно.

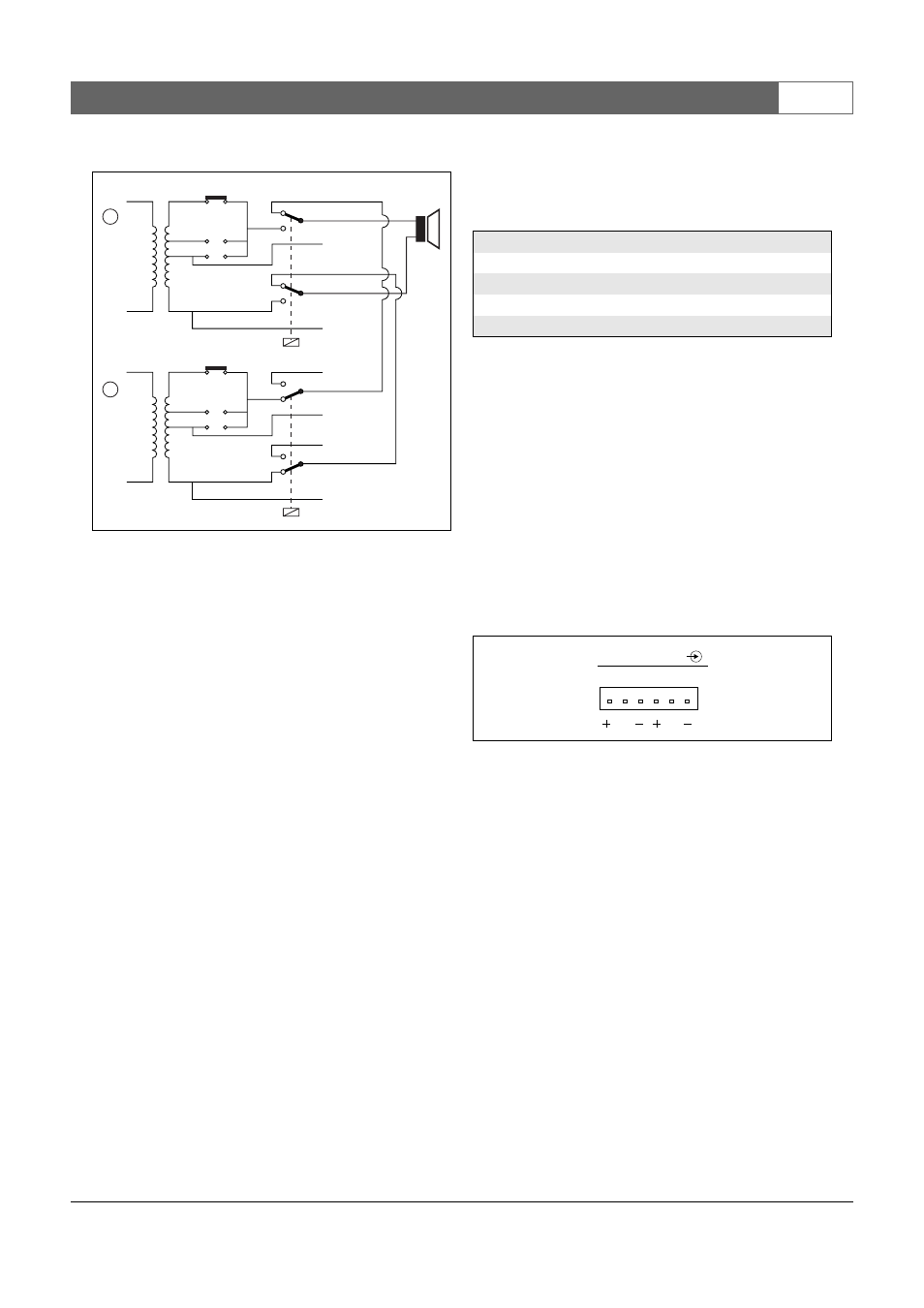

рисунок 8.9: Усилитель мощности после
переключения на резерв
100 V
70 V
Spare In +
Lsp Out +
50 V
0 V
Spare In -
Lsp Out -
50 V
100 V
70 V
Spare In +
Lsp Out +
50 V
0 V
Spare In -
Lsp Out -
50 V
1
2
таблица 8.6: Число аудиовходов
Тип
Аудиовходы
PRS-1P500 2
PRS-2P250 2
PRS-4P125 2
LBB4428/00 4
рисунок 8.10: Разъемы аудиовходов
1 2
0
Audio In
0
