2плата supervision-slave – Инструкция по эксплуатации Bosch Praesideo
Страница 195
Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители
ru | 197
11.3.2Плата Supervision-slave
Для правильной работы системы контроля важно, чтобы
линия громкоговорителя имела характеристики, указанные
в разделе 11.5.5. Кроме этого, важно минимальное общее
полное сопротивление громкоговорителя на частоте 70 кГц.
Данное полное сопротивление зависит от качество
трансформатора в громкоговорителе и количества
громкоговорителей в линии. Громкоговорители Bosch
Security System разработаны с учетом данного критерия
полного сопротивления.
Для установки платы Supervision-slave в линии
громкоговорителя выполните следующие шаги:
1 Используйте отверстия в плате supervision-slave (см.
рисунок 11.5) для ее установки в громкоговоритель.
Обмотки печатной платы supervision-slave должны
держаться на расстоянии 30мм или более от магнита
громкоговорителя, и на расстоянии 50 мм или более от
трансформатора громкоговорителя. в противном случае,
магнитные поля могут нарушить правильную работу
supervision-slave.
2 Присоедините сигнал линии громкоговорителя к
печатной плате supervision-slave (см. раздел 11.2.2).
Предупреждение
Чтобы предотвратить возможность
поражения электрическим током, перед
началом установки платы Supervision-slave
выключите усилитель мощности
и резервное питание.
Чтобы снизить риск поражения
электрическим током, выполняйте
только те действия по техобслуживанию
системы, которые описаны в инструкции по
эксплуатации.
Остальные действия должны выполняться
только квалифицированными
специалистами. См. раздел 1.2,
"Предполагаемая аудитория".
Предупреждение
Плата supervision-slave подвержена
электростатическим разрядам. Надевайте
браслет, защищающий от
электростатического разряда во время
установки supervision-slave.

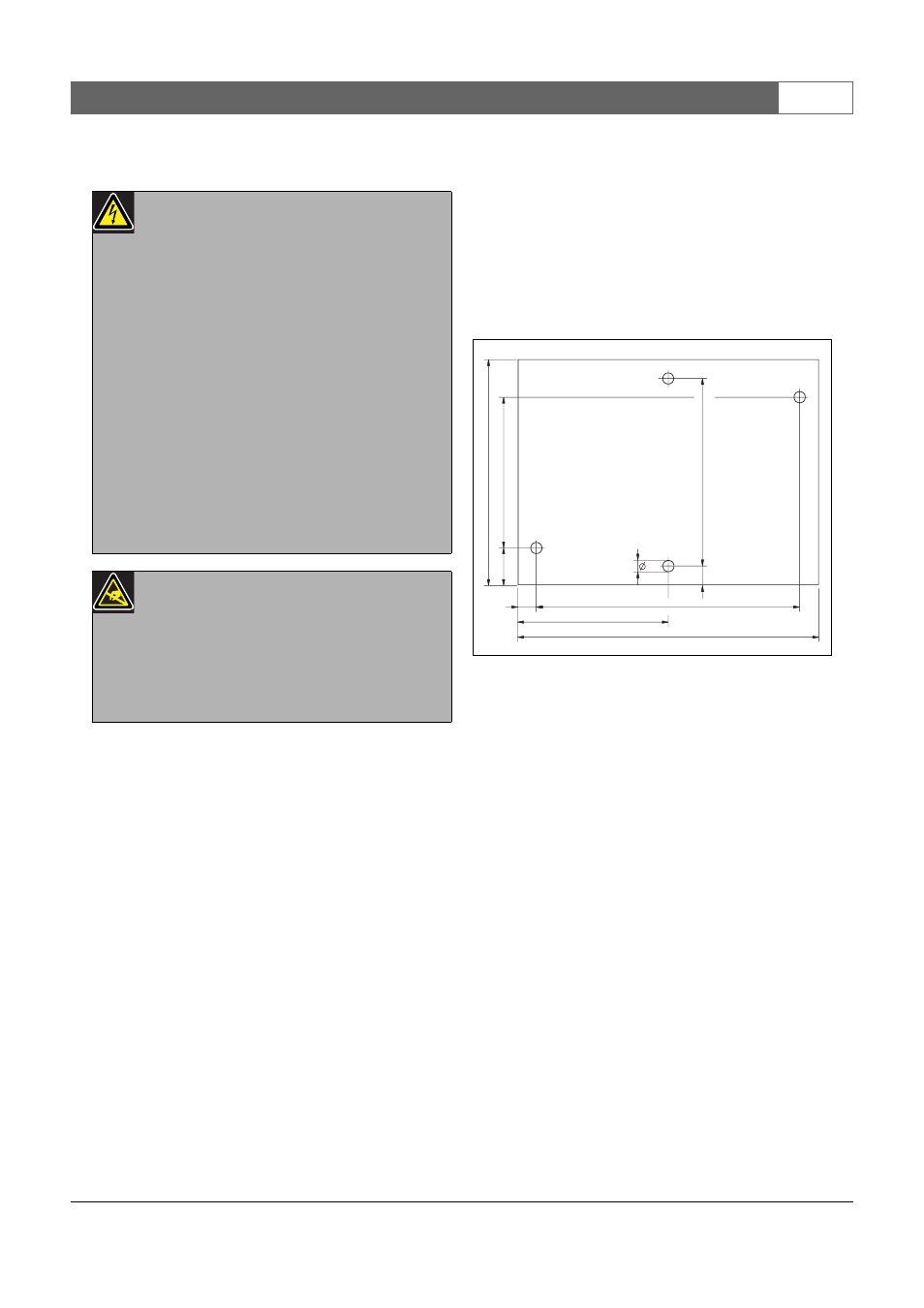

рисунок 11.5: Размеры печатной платы
Supervision-slave
80
40
70
5
10
40
50
60
3.1
5
