2011-02 | Инструкции по установке и эксплуатации | 5 | Вызывные станции ru | 247
20.3.4 Подсоединение источника
электропитания
Дистанционная вызывная станция поставляется с
отдельным разъемом Kycon KPP4-P для подсоединения
внешнего источника питания к дистанционной вызывной
станции. Разъем Kycon KPP-4P имеет четыре контакта (см.
??????? 20.5):

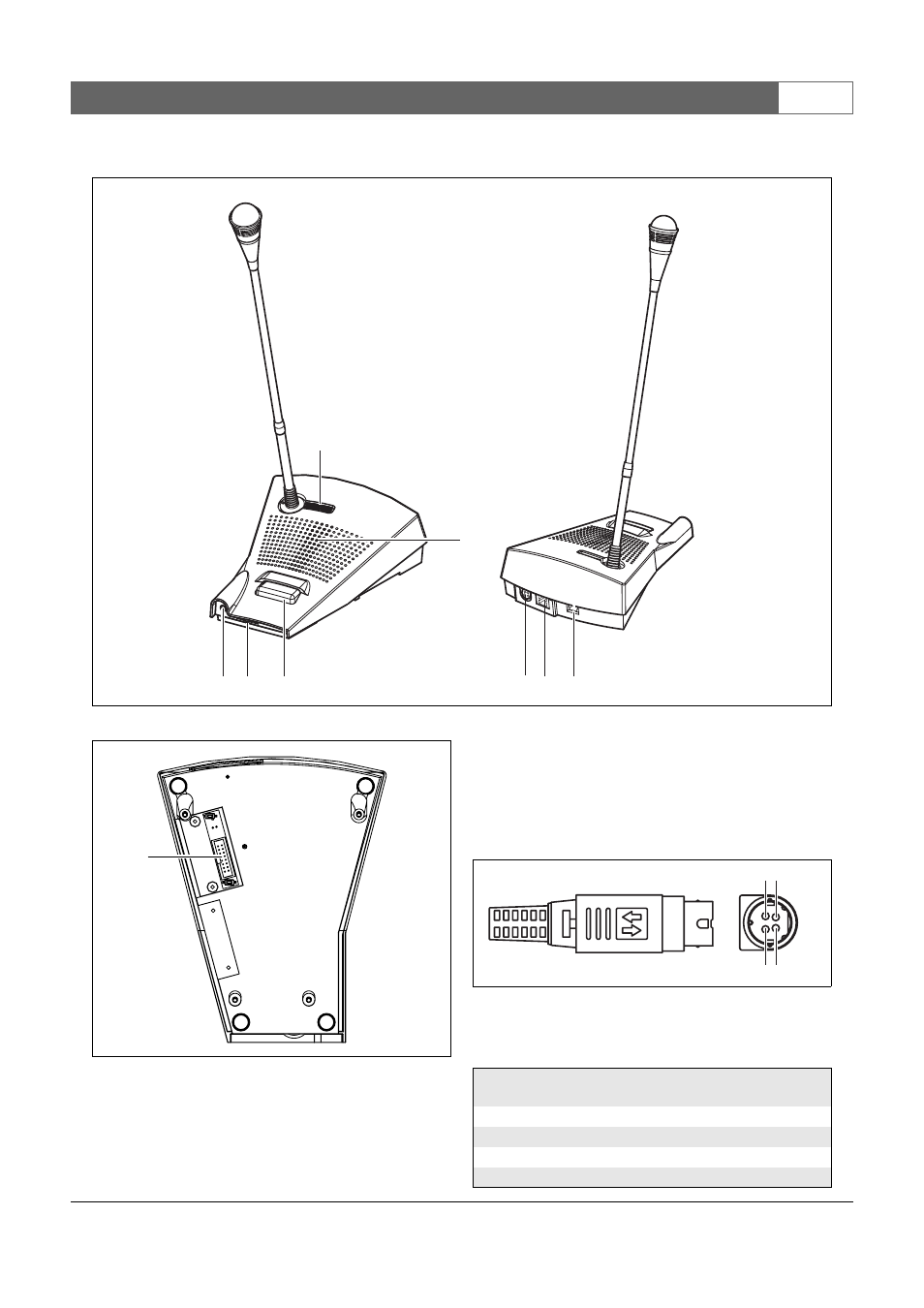

рисунок 20.3: Вид спереди и сзади
1 2
4
3 6 7
5
8
рисунок 20.4: Вид снизу
9
рисунок 20.5: Схема соединений (внешний вид)
таблица 20.1: Подробная информация о разъеме
Kycon KPP-4P
Конт
акт
Сигнал
1 Заземление
2 Внешнее питание
3 Управляющий вход 1
4 Управляющий вход 2
4 2
3 1
