Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 6 | Принадлежности для монтажа ru | 278
25.3 Соединения
25.3.1 Введение
В этом разделе приведен обзор типовых соединений
системы с использованием сетевого разветвителя:
• Подключение основной ветви на проход (см.
раздел 25.3.2).
• Создание ответвлений (см. раздел 25.3.2).
• Подсоединение внешнего источника питания (см.
раздел 25.3.3).
25.3.2 Подсоединение основной
ветви и создания ответвлений
Информация о подсоединении основной сети и
ответвлений к сетевому разветвителю приведена на
рисунок 25.5.
25.3.3 Подсоединение источника
электропитания
Это устройство получает питание от контроллера сети
по системной шине Praesideo. Однако сетевой
разветвитель имеет отдельный разъем Kycon KPP4-P
для подсоединения внешнего источника питания.
Разъем Kycon KPP-4P имеет четыре контакта
(см. рисунок 25.6):

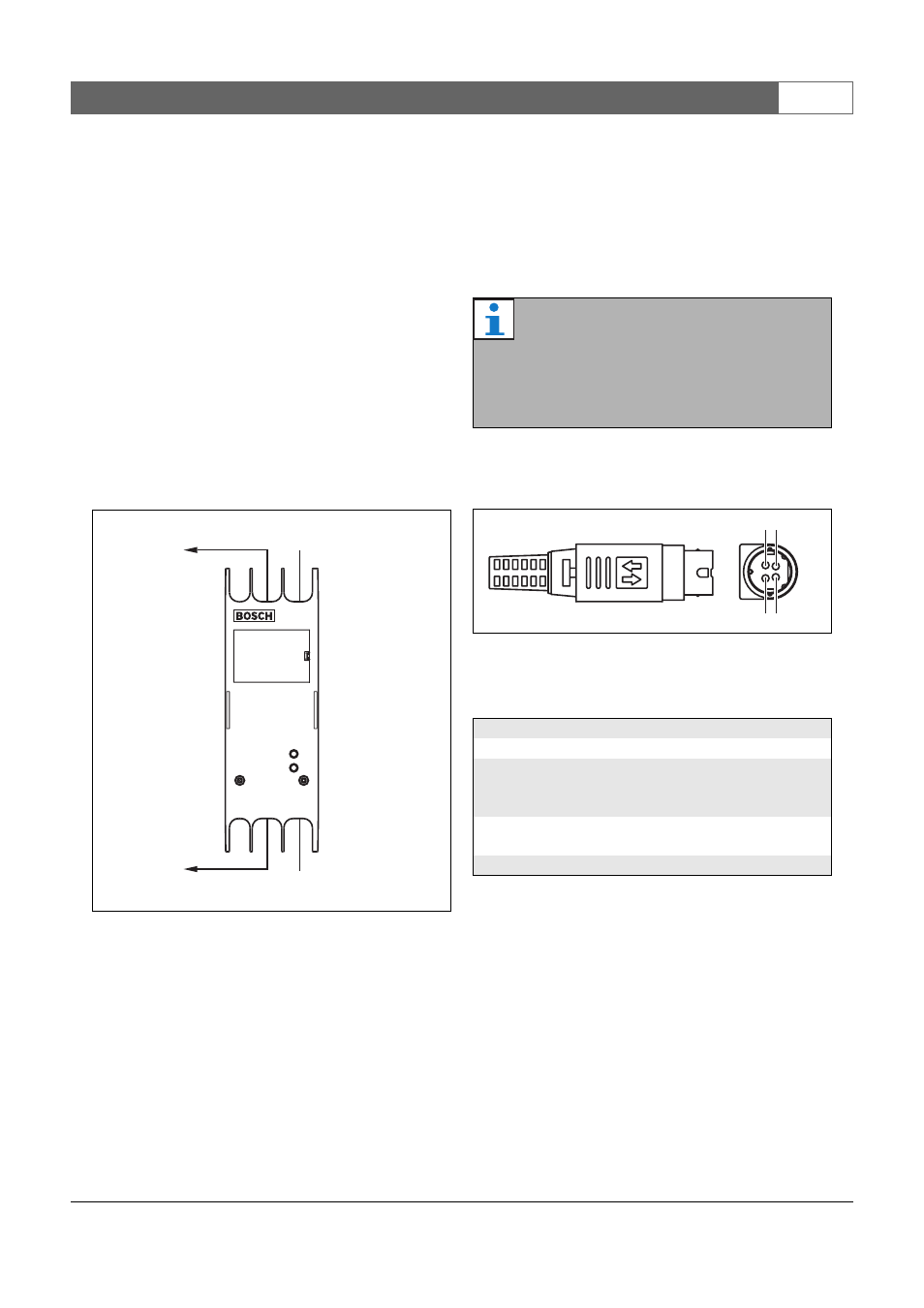

рисунок 25.5: Подсоединение сетевого
разветвителя
tap-off 2
7 8
2 3
tap-off 1
main branch
main branch
Примечание
Внешний источник электропитания может
питать только ответвления, а не основную
ветвь сети. Это зависит от установок
перемычки внутри сетевого разветвителя.
рисунок 25.6: Схема соединений (внешний вид)
таблица 25.1: Подробные данные о разъеме
Kycon KPP-4P
Контакт Сигнал
1 Заземление
2 Питание от внешнего источника
электропитания к PRS-NSP
(макс. 48 В/5 А)
3 Выходное питание от системной шины
(Макс. 48 В/2 А)
4 Не подсоединен
4 2
3 1
