Praesideo 3.5 | Инструкции по установке и эксплуатации | 6 | Принадлежности для монтажа
ru | 302
На рисунках показан способ, с помощью которого
разъемы должны быть собраны с обеих сторон кабелей.
Делайте следующее:
26 Проверьте, чтобы медные провода и пластмассовые
оптические волокна были правильно расположены
(см. рисунок 29.31).
27 Вложите металлические наконечники в монтажный
блок (см. рисунок 29.32)
28 Вложите гнездовые контакты в монтажный блок
(см. рисунок 29.33). В одном из разъемов,
присоединенном к кабелю типа А, красный и
коричневый медные провода должны пересекаться,
чтобы соответствовать монтажной схеме
(см. рисунок 29.28).
29 Вставьте монтажный блок в заднюю часть корпуса

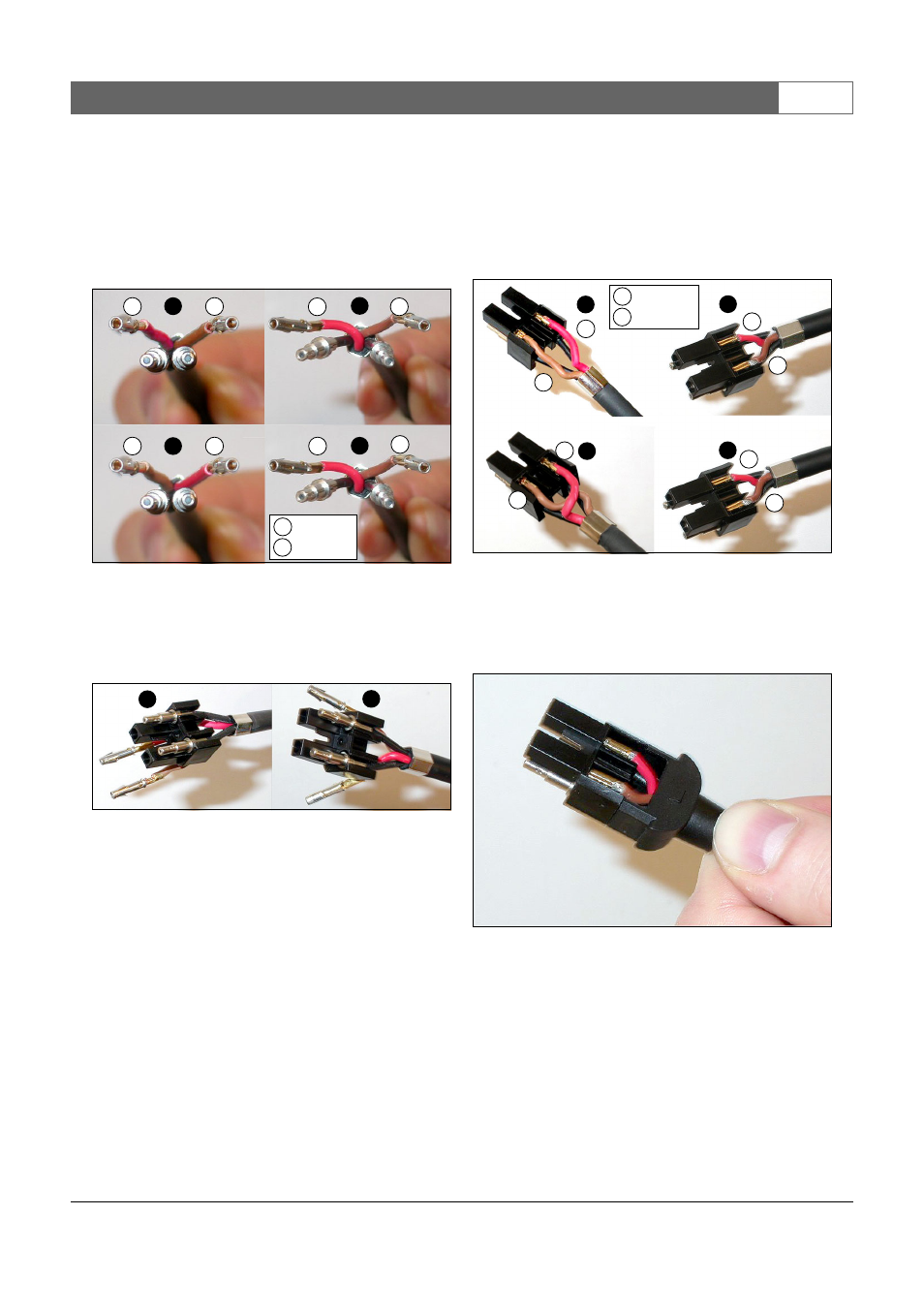

рисунок 29.31: Позиционирование медных
проводов и оптоволокон
рисунок 29.32: Монтажный блок и задняя часть
корпуса
A
B
A
B
R
B
B
R
R
B
R
B
R
B
= Red
= Brown
A
B
рисунок 29.33: Монтажный блок и задняя часть
корпуса
рисунок 29.34: Монтажный блок/задняя часть
корпуса в сборе
A
B
A
B
B
B
R
B
R
R
B
R
R
B
= Red
= Brown
