Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 7 | Установка оборудования системы
ru | 310
31.6 Изгиб и намотка
31.6.1 Введение
Кабель POF может быть изогнут или намотан. Однако,
необходимо следовать правилам, указанным в данной
главе.
31.6.2 Изгиб

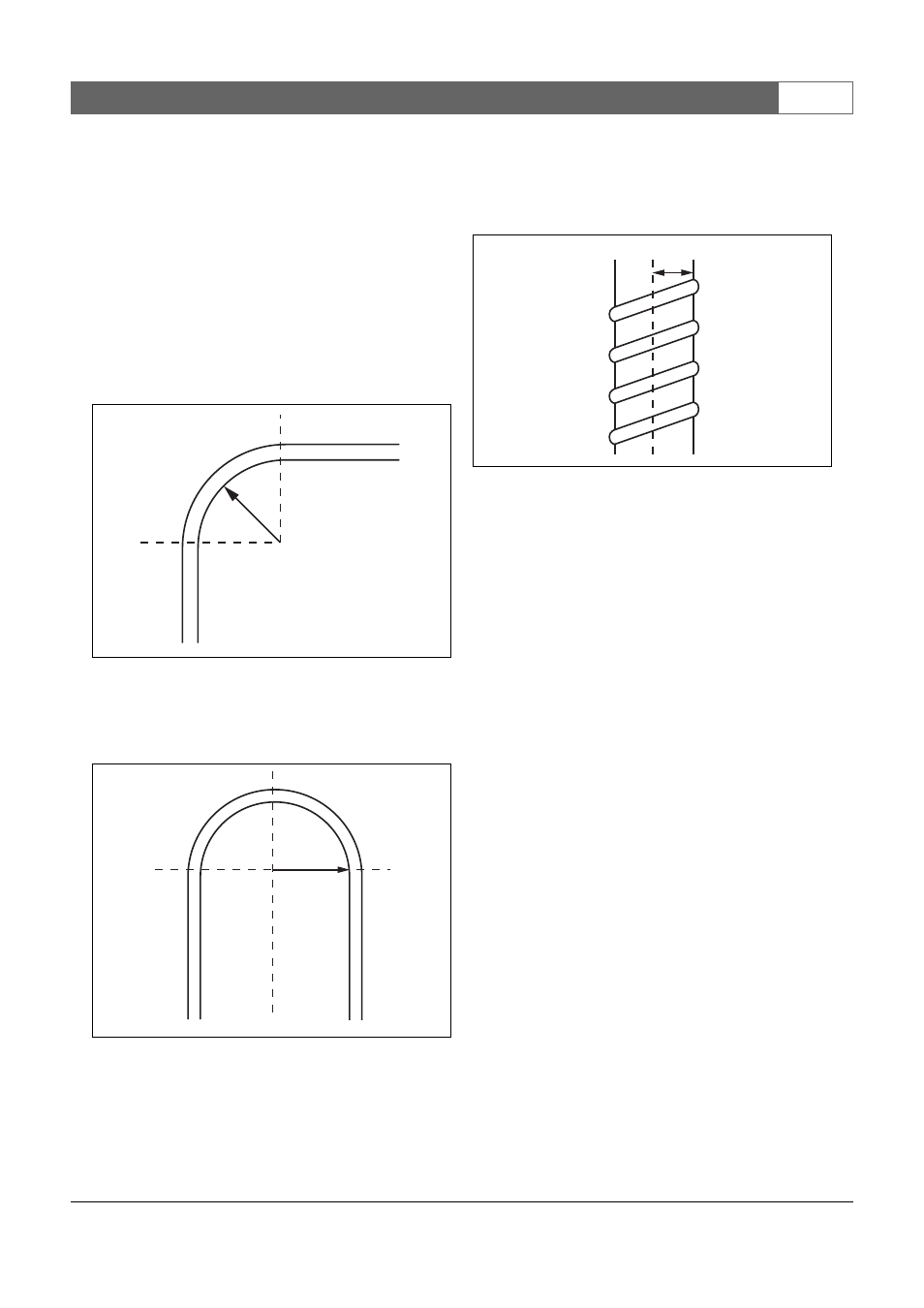

Радиус изгиба равен 110 мм (см. рисунок 31.6).
Максимальное количество изгибов в кабеле POF
составляет 5.
Изгиба на 180 градусов равняется двум изгибам
(см. рисунок 31.7).
31.6.3 Намотка
Минимальный радиус намотки равен 110 мм
(см. рисунок 31.8).
рисунок 31.6: Радиус изгиба
рисунок 31.7: Кривая U
R=110 mm
2
1
R=110 mm
рисунок 31.8: Радиус обмотки
R=110 mm
