2011-02 | Инструкции по установке и эксплуатации | 5 | Вызывные станции
ru | 260
21.3 Установка
На комплекте для удаленной вызывной станции имеется
шесть отверстий для установки (см. ??????? 21.12).
Комплект поставляется вместе со штифтовыми
головками Tyco AMP и обжимными контактами AMP
1-141708-1 (см. ??????? 21.13) для обеспечения
подсоединения проводов к печатной плате. Данные
штифтовые головки подходят для проводов с
поперечным сечением от 0,2 до 0,56 мм
2
. Можно
запаять провода к штифтовым головкам.
Чтобы подсоединить провода к обжимным контактам,
используйте один из следующих обжимных
инструментов:
•
Обжимной инструмент Tyco AMP 169111-1 (см.
??????? 21.14)
•
Обжимной инструмент AMP Modu 4 169481-1 (см.
??????? 21.15)

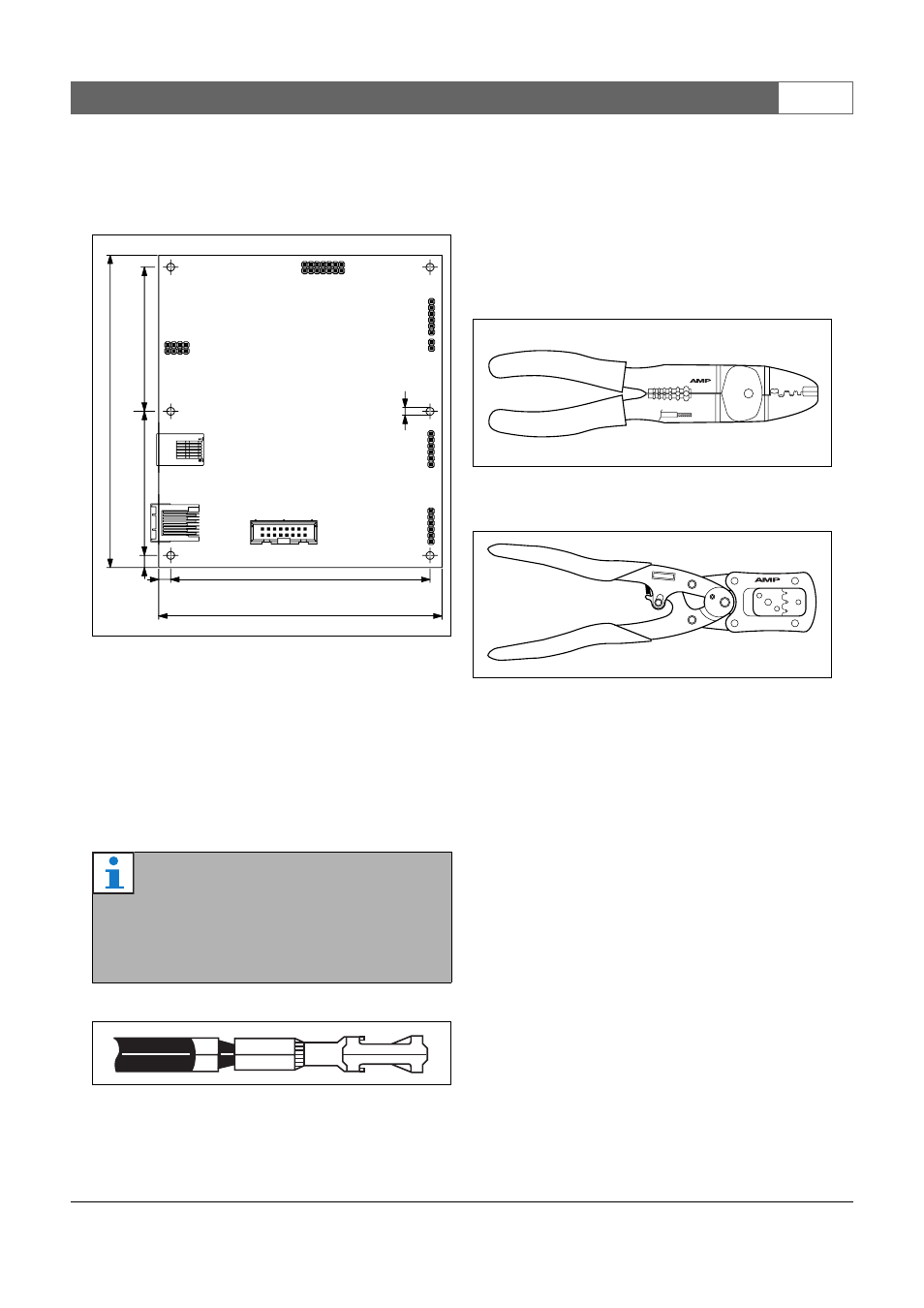

рисунок 21.12: Установка
Примечание
Если комплект для вызывной станции
установлен в вибрирующей среде
(например, на судне), приклейте
наконечник контакта к печатной плате.
рисунок 21.13: Обжимной контакт AMP
1-141708-1
3,2 +/- 0.1
118 +/- 0.2
(6x)
108
5
130 +/- 0.2
60
60
5
рисунок 21.14: Обжимной инструмент Tyco AMP
169111-1
рисунок 21.15: Обжимной инструмент AMP Modu
4 169481-1
1
3
5
5
mm
2
4
2.5
1.
5
1
0.5-0.
75
2
4
6
169111-1
16 9 4 81 - 1
MODU 4
0.
0
3
0.2
0
.1
2
0.
09
0.5
6
0
.1
4
