18.2.1 Резервное электропитание (X4)
Внешний интерфейс для резервного электропитания состоит
из 8-контактного разъема (нумерация контактов приведена
на печатной плате). Данный разъем также предоставляет два
входа управляющего сигнала. Они могут использоваться для
получения сигналов из другого оборудования. Например,
сигналы от источника резервного питания, которые
указывают на его состояние, например, доступность сетевого
питания, состояние аккумулятора и т.д.
Управляющие входы могут быть настроены для
срабатывания по замыканию или размыканию контактов
(см. раздел 42.5). Можно также проверить кабели на
наличие короткого замыкания и размыкания контактов
(см. ??????? 18.3 и ??????? 18.4). Фактическая проверка
входа управляющего сигнала определяется в конфигурации.
Примечание
За исключением подключения к X1 и X2,
длина проводки для всех остальных разъемов
не должна превышать 3 метров.
таблица 18.1: Подробные данные о разъемах X4
Конт
акт
Сигнал
1 Заземление
2 Заземление
3 Резервный источник питания
4 Резервный источник питания
5 Заземление
6 Управляющий вход 1
7 Заземление
8 Управляющий вход 2
таблица 18.2: X4 технические данные
Напряжение резервного питания
От 18 до 56 В (постоянного тока)
Сообщения о сбоях не создаются при напряжении >
20 В
Ток резервного питания:
макс. 2 А
Управляющий вход 1 и управляющий вход 2
Определение сопротивления (с активизирова-
нным контролем):
Короткое замыкание кабеля
< 2,5 кОм
Контакт замкнут
7.5 кОм
до 12 кОм
Контакт разомкнут
17.5 кОм
до 22 кОм
Разрыв кабеля
> 27 кОм
Определение сопротивления (с выключенным
контролем):
Контакт замкнут
< 12 кОм
Контакт разомкнут
> 17,5 кОм

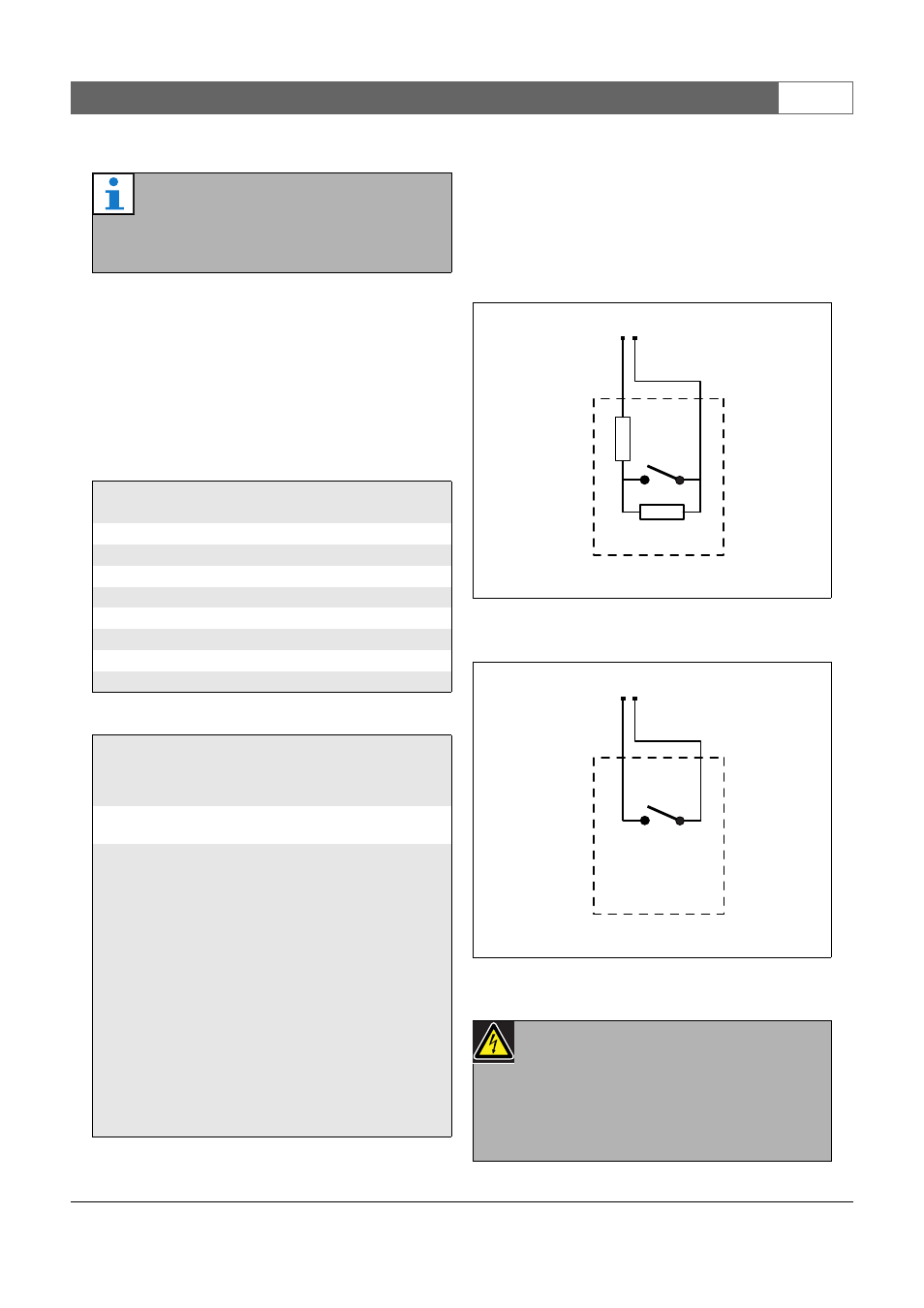

рисунок 18.3: Контролируемый вход
управляющего сигнала
рисунок 18.4: Неконтролируемый вход
управляющего сигнала
Предупреждение
Не подсоединяйте сигналы постоянного или
переменного тока к входам управляющего
сигнала, иначе может быть повреждена
входная цепь. Используйте только
беспотенциальные контакты.
10kΩ
10kΩ
GND Control input
GND Control input
