К разъему управляющих входов/выходов могут быть
подсоединены:
•

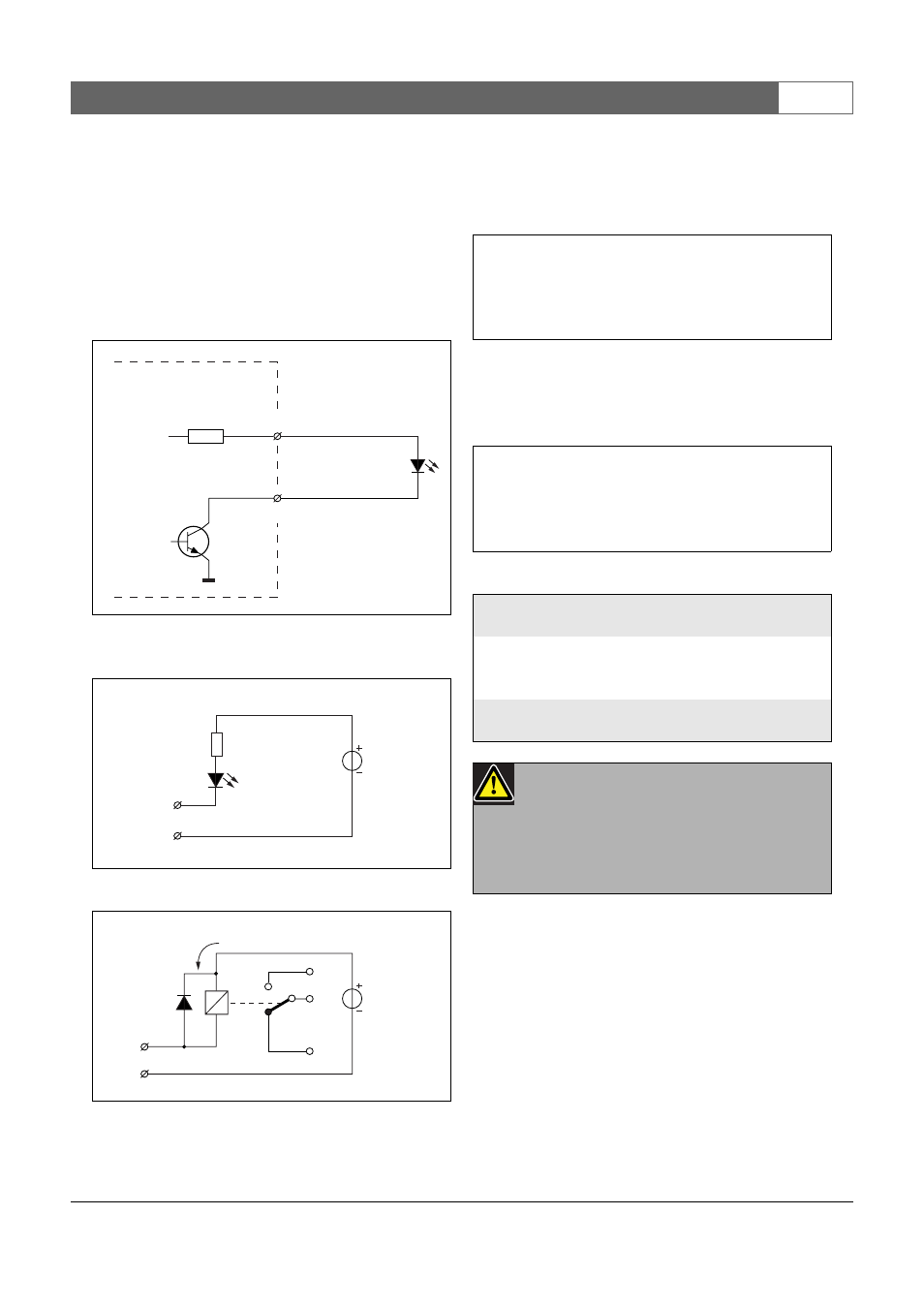

Лампа или светодиод с внутренним питанием. Схема
соединений приведена на ??????? 19.4.
•
Лампа или светодиод с внешним питанием. Схема
соединений приведена на ??????? 19.5.
•
Реле с внешним питанием. Схема соединений
приведена на ??????? 19.6.
Номинал резистора R на ??????? 19.5 зависит от
напряжения внешнего источника, прямого напряжения
светодиода и тока, протекающего через светодиод:
Например, напряжение внешнего источника – 24 В,
прямое напряжение светодиода – 2 В и ток,
протекающий через светодиод – 10 мА, тогда:
рисунок 19.4: Светодиод с внутренним
питанием
рисунок 19.5: Светодиод с внешним с питанием
рисунок 19.6: Реле с внешним питанием
3.3V
Output X, OUT I < 22 mA
Output X, IN
150 Ω
Max. 30V
Output X, IN
R
GND
I < 100 mA
Max. 30V
I < 100 mA
Output X,
IN
GND
таблица 19.4: Технические данные X810
Длина кабеля:
макс. 5 м
Ток:
макс. 100 мА (через входной разъем)
макс. 64 мА (через все выходные разъемы)
Напряжение
макс. 30 В
Примечание
Если для питания ламп или индикаторов
используется внутренний источник питания
3,3 В, максимальная общая нагрузка всех
управляющих выходов должна быть <64 мА.
R
V
source
V
forward
–
I
---------------------------------------------
=
R
24 2
–
10,10
3
–
------------------
2200
Ω
( )
=
=
