Рисунок 8.7, Lsp out, Spare in – Инструкция по эксплуатации Bosch Praesideo
Страница 148: Grounded, Floating
Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители
ru | 150
Фактическое резервное переключение осуществляется при
помощи реле. См. рисунок 8.8 для ситуаций до резервного
переключения и рисунок 8.9 для ситуаций после резервного
переключения. При правильной работе основного
усилителя мощности (1) данное реле включается (см.
рисунок 8.8), звук направляется в линию громкоговорителя
(клеммы
Lsp Out+
и
Lsp Out-
). Резервный усилитель (2) не
маршрутизирует аудио, т.к. он не имеет соединения ни с
какой из линий громкоговорителя.
В момент снижения основного усилителя (1), реле
блокируется и переключатели устанавливаются в
положения по умолчанию:
Spare In -
и
Spare In +
(см.
рисунок 8.9). Это означает, что аудиовыход резервного
усилителя (2) маршрутизируется в линию
громкоговорителя через основной усилитель (1). Установки
конфигурации (см. раздел 43.3) аудиовыходов передаются
из основного усилителя мощности к резервному. Установки
конфигурации аудиовходов, входы и выходы
управляющего сигнала не передаются на резервный
усилитель мощности.
Если усилитель LBB4428/00 был принят резервным
усилителем мощности, то данный усилитель переходит в
резерв, и входы управляющего сигнала не работают.
Микрофон AVC на входе установлен на ВЫКЛ., и уровень
звука вызова переходит на максимум для всех требуемых
зон.
Если функции усилителя PRS-1P500, PRS-2P250 или
PRS-4P125 принял на себя резервный усилитель мощности,
усилитель переходит в дежурный режим и аудиовходы не
работают, но управляющие входы и выходы остаются
активными.

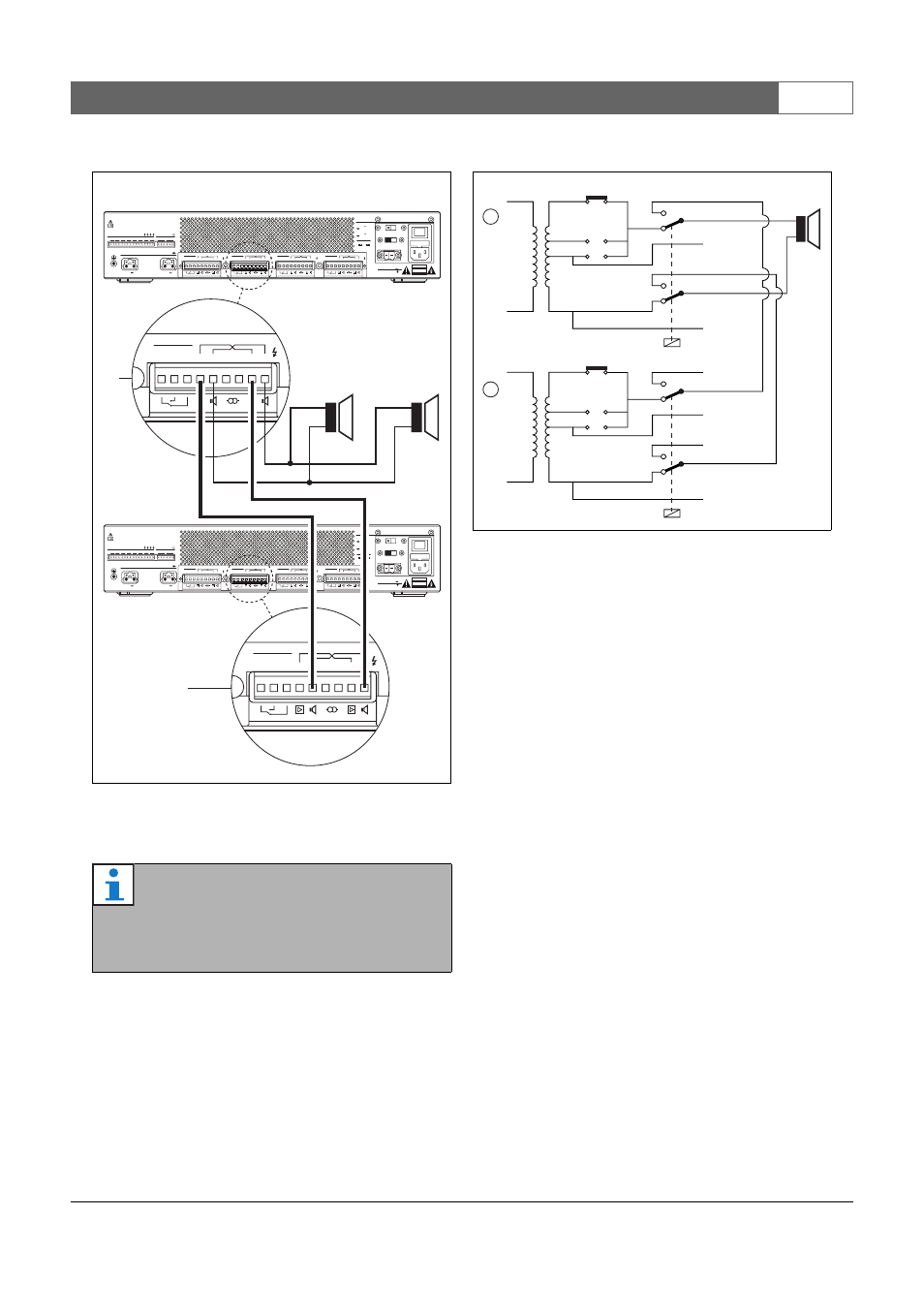

рисунок 8.7: Подсоединение резервного
усилителя
Примечание
Допускается подсоединять один резервный
усилитель мощности к более чем одному
основному усилителю мощности.
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
1
1
Control In
1
2
3
4
5
6
7
8
1
2
Audio In
Network
1
2
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
4
3
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
2
1
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
Grounded
Signal Ground
Floating
Mains
48V
48V
Battery
48V
12A
Non-isolated input
0
+
115:
100-120V 50-60Hz
230:
220-240V 50-60Hz
T6.3A 250V
T6.3A 250V
.
+
0
– +
0
–
Class 2
Wiring
Caution
Avis
Risq of electric shock
Do not open
Risque de choc electrique.
Ne pas ouvrir
Control In
1
2
3
4
5
6
7
8
1
2
Audio In
Network
1
2
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
4
3
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
2
1
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
Grounded
Signal Ground
Floating
Mains
48V
48V
Battery
48V
12A
Non-isolated input
0
+
115:
100-120V 50-60Hz
230:
220-240V 50-60Hz
T6.3A 250V
T6.3A 250V
+
0
– +
0
–
Class 2
Wiring
Caution
Avis
Risq of electric shock
Do not open
Risque de choc electrique.
Ne pas ouvrir
1
2
Spare
Main
рисунок 8.8: Усилитель мощности перед
переключением на резерв
100 V
70 V
Spare In +
Lsp Out +
50 V
0 V
Spare In -
Lsp Out -
50 V
100 V
70 V
Spare In +
Lsp Out +
50 V
0 V
Spare In -
Lsp Out -
50 V
1
2
