26.3 Соединения
26.3.1 Введение
В этом разделе приведен обзор типовых соединений
системы с использованием волоконно-оптического
интерфейса:
• Подсоединение кабеля POF (см. раздел 26.3.2).
• Подсоединение кабеля GOF (см. раздел 26.3.2).
• Подсоединение внешнего источника питания
(см. раздел 26.3.3).
26.3.2 Подсоединение кабелей
POF и GOF
Волоконно-оптические интерфейсы преобразовывают
из POF в GOF для присоединения двух частей
оборудования, которые находятся на расстоянии более
50 м друг от друга. Обычно они используются в парах.
Первый преобразовывает из POF в GOF, второй – из
GOF обратно в POF (см. рисунок 26.3).
Разъем GOF (см. рисунок 26.4) является разъемом SC,
который использует невидимое ИК-излучение
(1300 нм).
26.3.3 Подсоединение источника
электропитания
Это устройство получает питание от контроллера сети
по системной шине Praesideo. Однако
волоконно-оптический интерфейс имеет отдельный
разъем Kycon KPP4-P для подсоединения внешнего
источника питания. Разъем Kycon KPP-4P имеет четыре
контакта (см. рисунок 26.6):

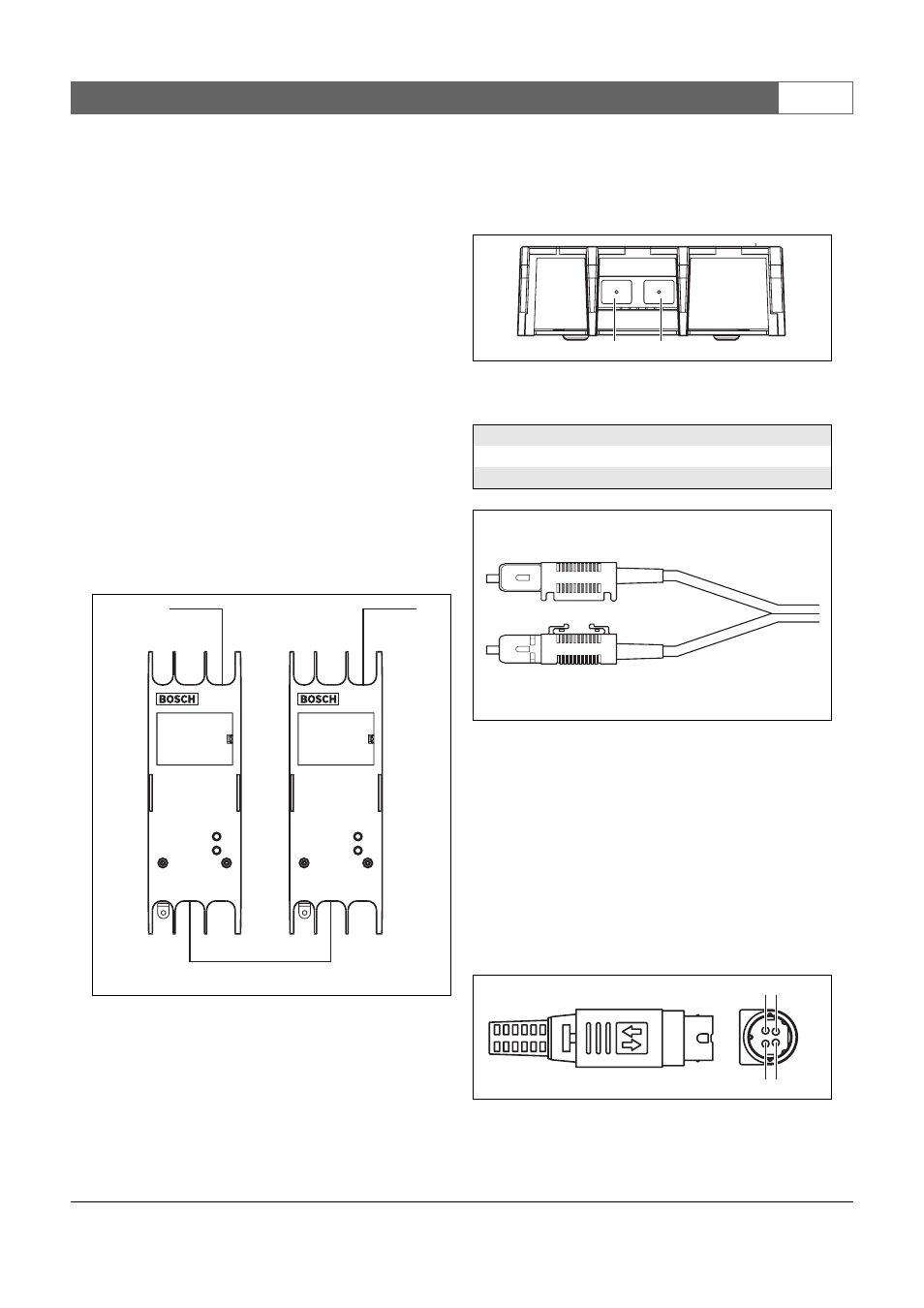

рисунок 26.3: Подсоединение
волоконно-оптического интерфейса
POF
GOF ( > 50m)
POF
3
3
7
7
рисунок 26.4: Разъем GOF
таблица 26.1: Контакты разъема GOF
Контакт
Описание
Tx
Передатчик
Rx
Приемник
рисунок 26.5: Разъем SC
рисунок 26.6: Схема соединений (внешний вид)
Tx
Rx
4
2
3
1
