21.2.1 Источник электропитания/
входные контакты (X2)
Внешний интерфейс для резервного электропитания
состоит из 8-контактного разъема (нумерация контактов
приведена на печатной плате). Данный разъем также
предоставляет два входа управляющего сигнала. Они могут
использоваться для получения сигналов от другого
оборудования, которое должно запускать действия в сети
Praesideo.
Управляющие входы могут быть настроены для
срабатывания по замыканию или размыканию контактов
(см. раздел 42.5). Можно также проверить кабели на
наличие короткого замыкания и размыкания контактов (см.
??????? 21.3 и ??????? 21.4). Фактическая проверка входа
управляющего сигнала определяется в конфигурации.
Примечание
За исключением подключения к X908,
длина проводки для всех остальных
разъемов не должна превышать 3 метров.
таблица 21.1: Подробные данные о разъеме X2
Конт
акт
Сигнал
1 Заземление
2 Заземление
3 Резервный источник питания
4 Резервный источник питания
5 Управляющий вход 1 (отрицательный)
6 Управляющий вход 1 (положительный)
7 Управляющий вход 2 (отрицательный)
8 Управляющий вход 2 (положительный)
таблица 21.2: Технические данные X2
Внешнее напряжение:
От 18 до 56 В
Внешний ток:
макс. 2 А
Управляющий вход 1 и управляющий вход 2
Определение сопротивления (с активизирова-
нным контролем):
Короткое замыкание кабеля
< 2,5 кОм
Контакт замкнут
7.5 кОм
до 12 кОм
Контакт разомкнут
17.5 кОм
до 22 кОм
Разрыв кабеля
> 27 кОм
Определение сопротивления (с выключенным
контролем):
Контакт замкнут
< 12 кОм
Контакт разомкнут
> 17,5 кОм

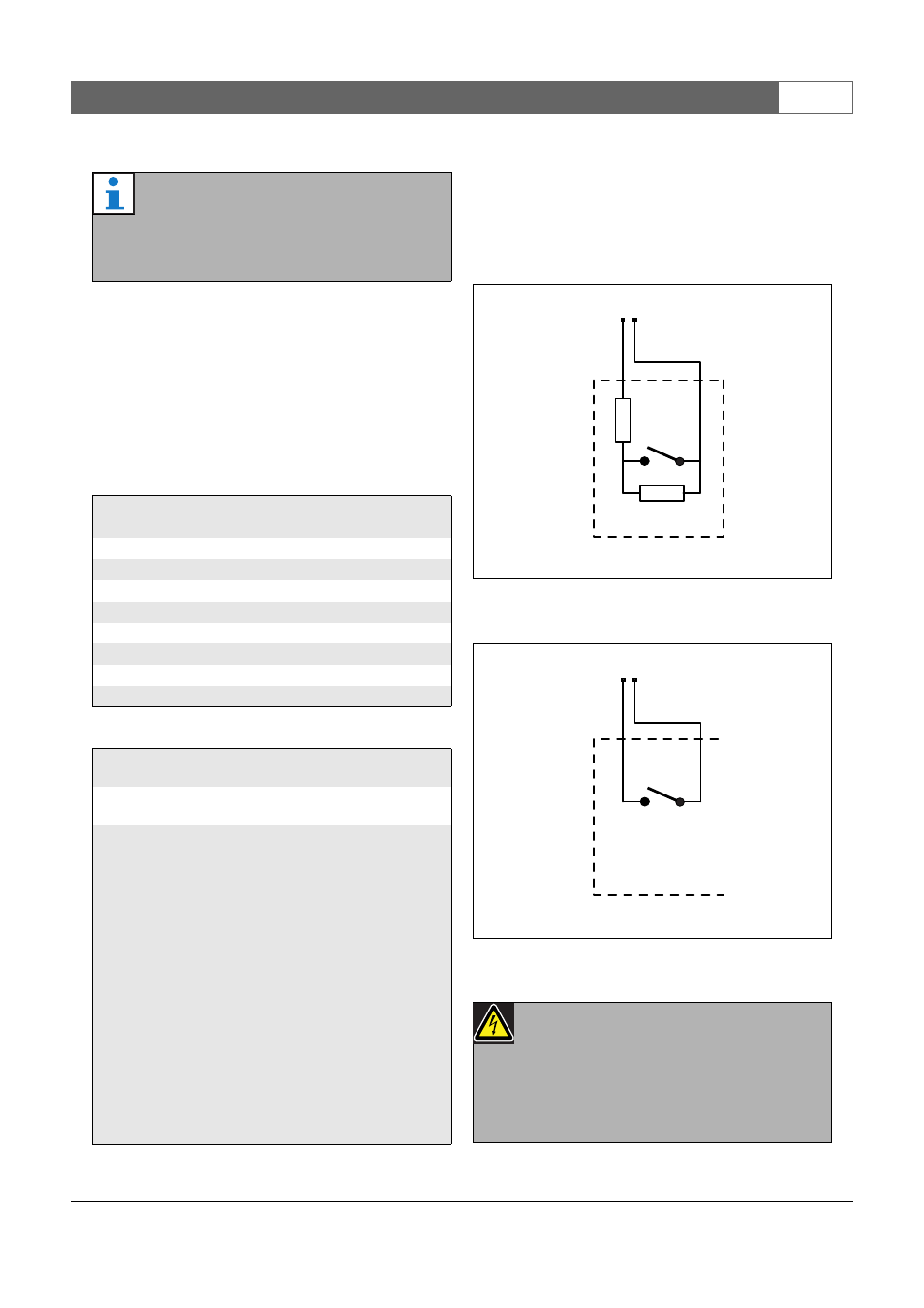

рисунок 21.3: Контролируемый вход
управляющего сигнала
рисунок 21.4: Неконтролируемый вход
управляющего сигнала
Предупреждение
Не подсоединяйте сигналы постоянного или
переменного тока к входам управляющего
сигнала, иначе может быть повреждена
входная цепь. Используйте только
беспотенциальные контакты.
10kΩ
10kΩ
Negative
Control input
Positive
GND Control input
