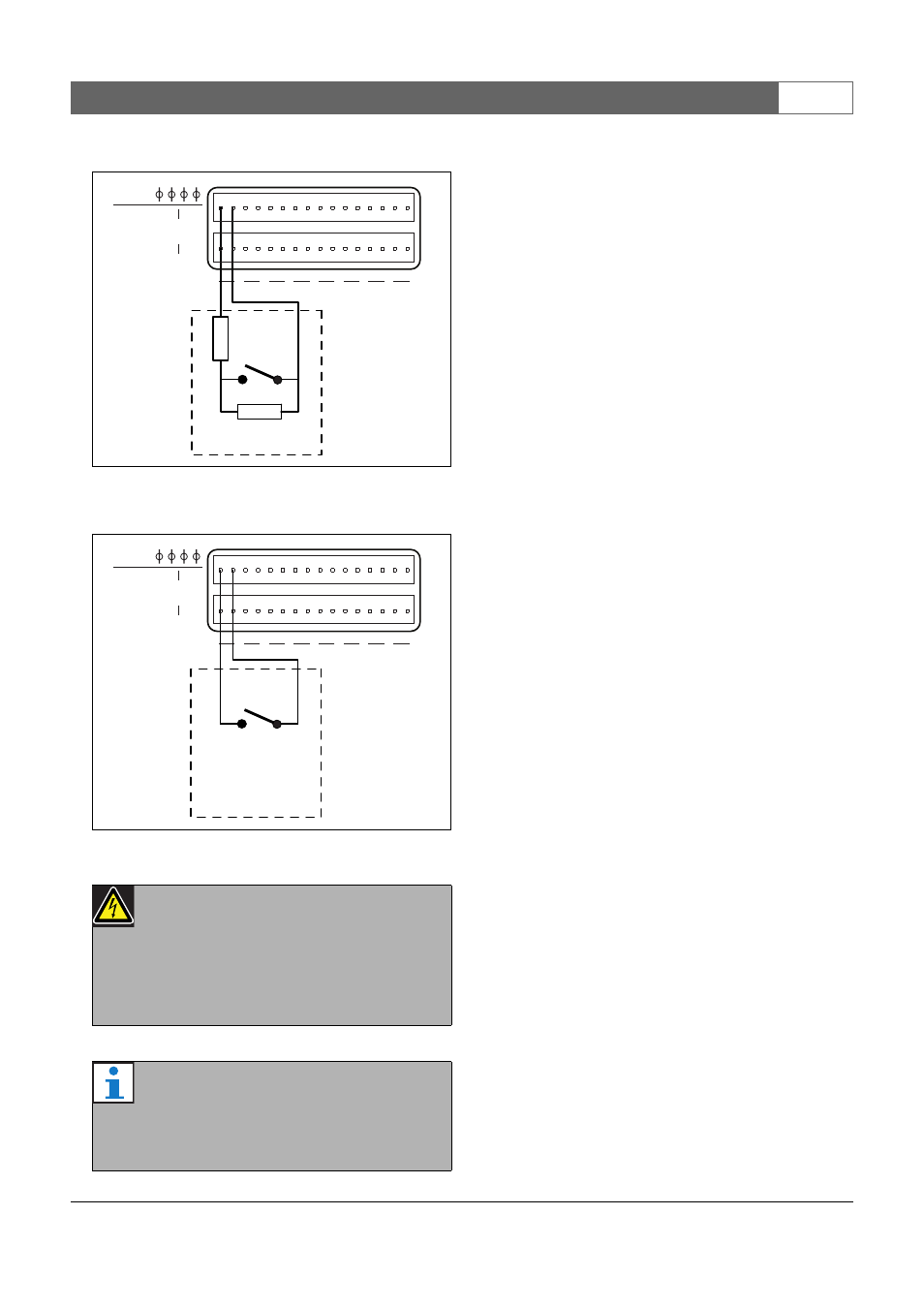

рисунок 9.6: Контролируемые входы
управляющего сигнала с 1 по 8
рисунок 9.7: Неконтролируемые входы
управляющего сигнала с 1 по 8
Предупреждение
Не подсоединяйте сигналы постоянного или
переменного тока к входам управляющего
сигнала, иначе может быть повреждена
входная цепь. Используйте только беспот-
енциальные контакты.
Примечание
Не объединяйте провода нескольких
входов управляющего сигнала (например,
не используйте общий обратный провод).
1-8
9-16
17-24 25-32
Control In
1
2
3
4
5
6
7
8
17
18
19
20
21
22
23
24
10kΩ
10kΩ
1-8
9-16
17-24 25-32
Control In
1
2
3
4
5
6
7
8
17
18
19
20
21
22
23
24
