8.3.5.2 Линии громкоговорителя
Между разъемами Lsp Out+ и Lsp Out- должны быть
присоединены громкоговорители. Напряжение между
данными разъемами (100 В, 70 В или 50 В) зависит от
положения перемычки на выходной плате (см. рисунок 8.5).
Существует возможность использования различного
напряжения для уменьшения объема линии
громкоговорителя. Например, если все громкоговорители
подходят для 100 В, то максимальный выходной уровень
будет равен 40 дБВ. Если линейное напряжение
громкоговорителя установлено на 70 В, то максимальный
выходной уровень уменьшится до 37 дБВ (разница: -3 дБ).
Если установка произведена на 50 В, то произойдет
уменьшение до 34 дБВ (разница: -6 дБ).
Предостережение
Проверьте спецификацию
громкоговорителей, чтобы выяснить, какое
максимальное напряжение может быть на
выходах на громкоговорители усилителей
мощности. Чтобы снизить риск поражения
электрическим током, выполняйте только
те действия по техобслуживанию системы,
которые описаны в инструкции по
эксплуатации. Остальные действия
должны выполняться только
квалифицированными специалистами. См.
раздел 1.2, "Предполагаемая аудитория".

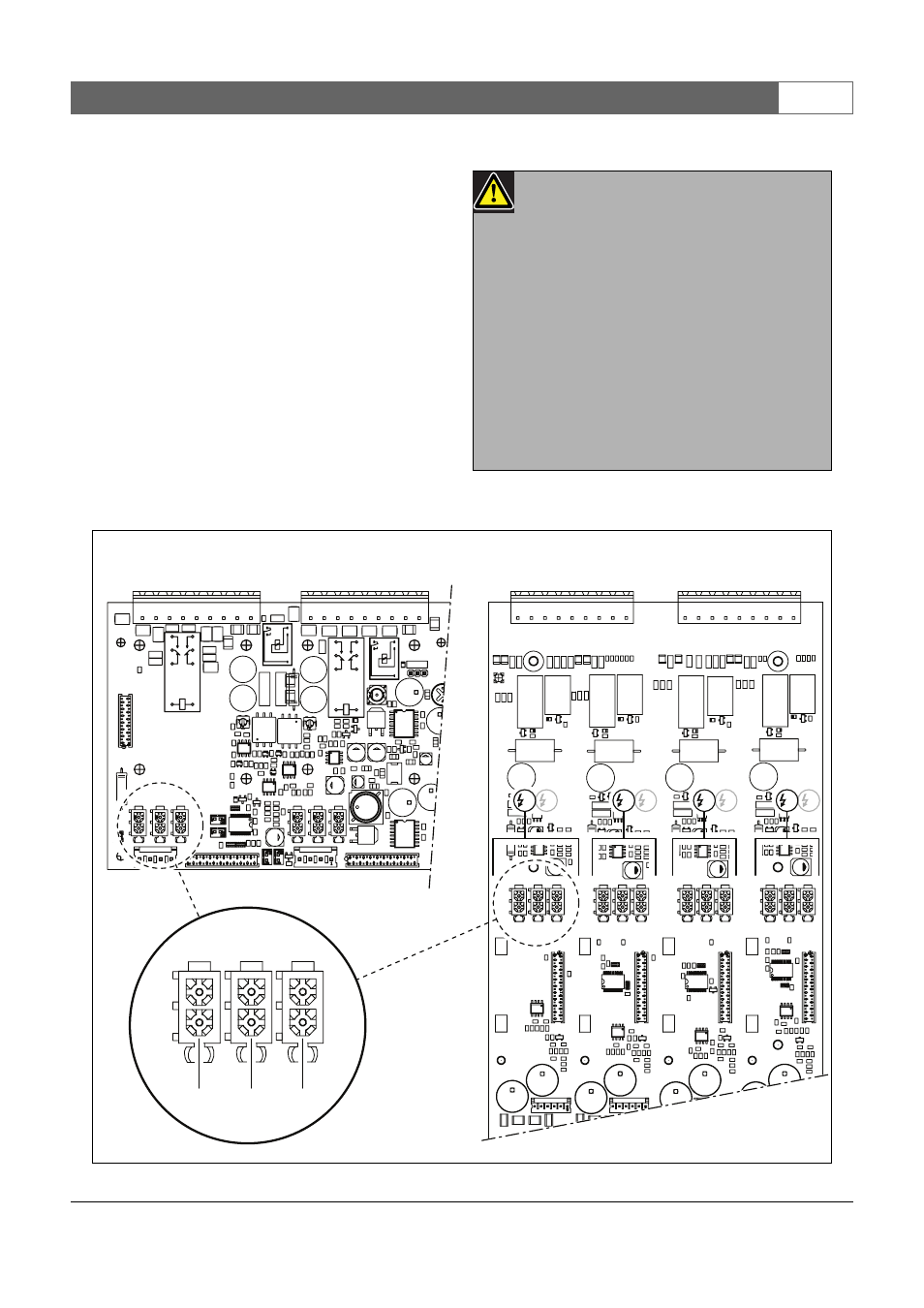

рисунок 8.5: Вид сверху выходных плат усилителя мощности
100 V 70 V 50 V
PRS-1P500, PRS-2P250, PRS-4P125
Power Amplifier
LBB4428/00
Power Amplifier
8 7 6 5 4 3 2 1
