Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители ru | 170
9.3.3 Присоединение сети
Используйте разъемы системной шины и кабели сети
LBB4416 для присоединения многоканального интерфейса
к системе Praesideo. Оба разъема взаимозаменяемы.
Обычно многоканальный интерфейс получает питание от
присоединенных усилителей. Этот вариант является
предпочтительным. Если подключение к усилителю
отсутствует, многоканальный интерфейс может получать
питание от системной шины Praesideo.
Перемычка устанавливает источник питания.
Местоположение перемычки показано на рисунок 9.4.
Перемычка имеет две установки:
•
Установка питания от базового усилителя (значение по
умолчанию)
• Установка питания от системной шины Praesideo
Чтобы получать питание от системы Praesideo, установите
перемычку в положение питания от сети, как показано на
рисунок 9.5.
9.3.4 Подсоединение обхода
многоканального интерфейса
Имеются два метода подсоединения функции обхода
многоканального интерфейса.
• Обход от контроллера сети. При возникновении фата-
льной неисправности в многоканальном интерфейсе, все
аудиосигналы будут маршрутизированы от выхода
контроллера сети, непосредственно ко всем каналам
базового усилителя. Во время маршрута обхода многок-
анального интерфейса все прочие функции многоканал-
ьного интерфейса не поддерживаются.
Выполните соединения следующим образом:
1 Соедините разъем Audio Out сетевого контроллера с
разъемом Bypass In многоканального интерфейса.
2 Подсоедините разъем Bypass Out многоканального инте-
рфейса к следующему многоканальному интерфейсу в
системе Praesideo.
3 Убедитесь, что аудиовыход от сетевого контроллера
всегда активизируется, как зона, как часть экстренных
объявлений.
4 Для контроля обходного соединения, произведите
конфигурацию контроллера сети для передачи сигнала
20 кГц на аудиовыход Audio Out контроллера сети. Дете-
ктор отдельного контрольного тонального сигнала
20кГц, присоединенный к последнему обходному выхо-
ду, может использоваться для контроля межсоединения
соединений обхода.
• Обход от внешнего источника. При возникновении фата-
льной ошибки в многоканальном интерфейса, выход
внешнего аудио может передать аудиосигнал непосред-
ственно на каналы базового усилителя. Внешним исто-
чником может быть локальный микрофон, который
проходит через предварительный усилитель.
9.3.5 Подсоединение управляющих
входов
Многоканальный интерфейс имеет 32 входа управляющего
сигнала. Управляющие входы могут получать сигналы от
оборудования стороннего производителя, которые должны
запускать действия в системе Praesideo (см. раздел 47.3).
Управляющие входы могут быть настроены для срабат-
ывания по замыканию или размыканию контактов (см.
раздел 43.5). Можно также проверить кабели на наличие
короткого замыкания и размыкания контактов (см. рисунок
9.6 и рисунок 9.7). Фактическая проверка входа управляю-
щего сигнала определяется в конфигурации.

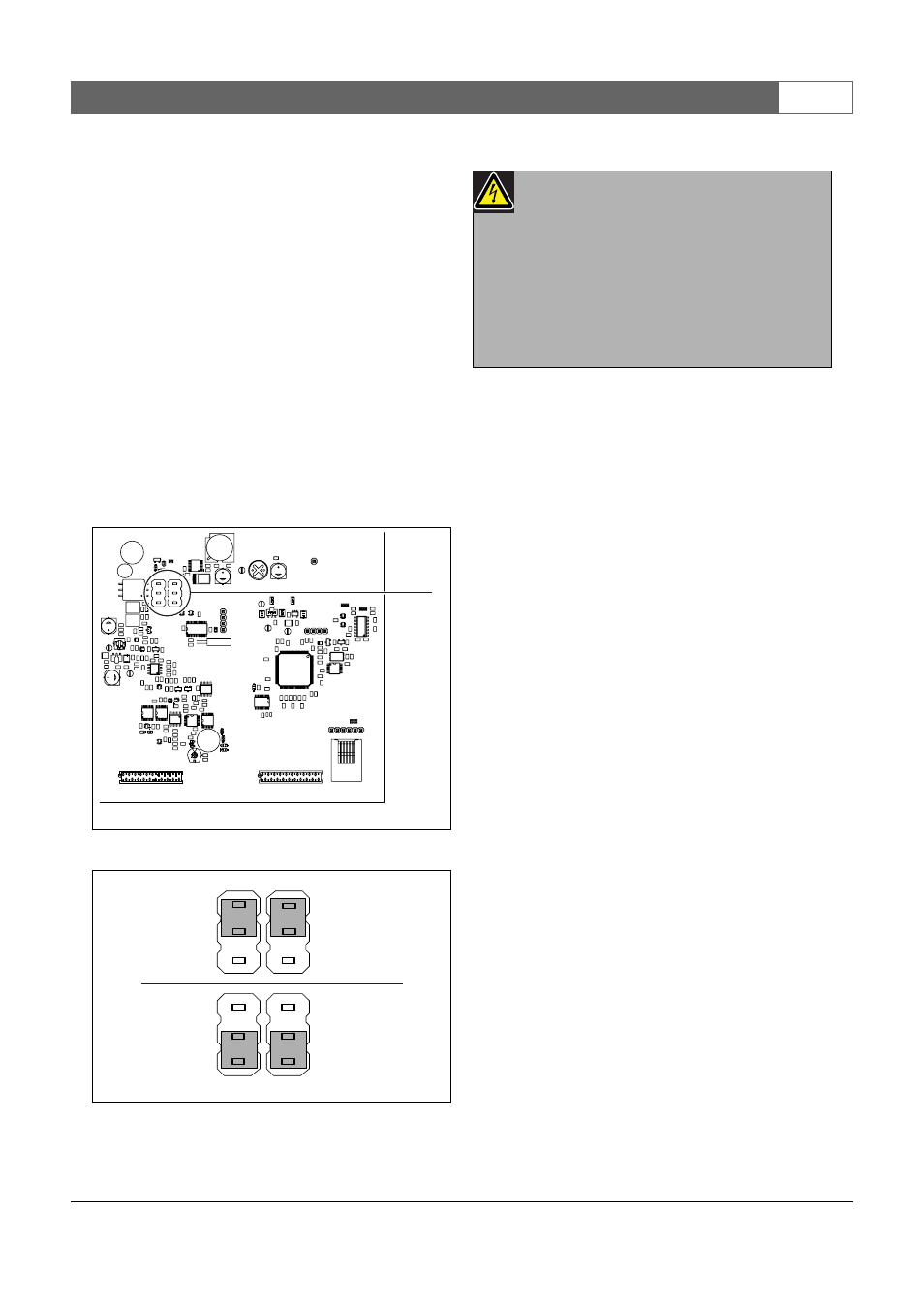

рисунок 9.4: Местоположение перемычки
рисунок 9.5: Установки перемычек
1
Network Power
Supply
Basic Amplifier
Power Supply
Предупреждение
Чтобы снизить риск поражения электрическим
током, выполняйте
только те действия по техобслуживанию
системы, которые описаны в инструкции по
эксплуатации.
Остальные действия должны выполняться
только квалифицированными специалистами.
См. раздел 1.2, "Предполагаемая аудитория".
