Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 3 | Аппаратура управления
ru | 132
7.4.4
Подсоединение управляющих
входов
Интерфейс CobraNet имеет 8 входов управляющего сигнала.
Входы управляющего сигнала могут получать сигналы от
оборудования третьей стороны, которые должны запускать
действия в системе Praesideo. Управляющие входы могут
быть настроены для срабатывания по замыканию или
размыканию контактов (см. раздел 43.7). Можно также
проверить кабели на наличие короткого замыкания и
отсутствия контакта (см. рисунок 7.3 и рисунок 7.4). Фактич-
еская проверка входа управляющего сигнала определяется в
конфигурации.
7.4.5
Подсоединение выходов
управляющего сигнала.
Интерфейс CobraNet имеет 5 выходов управляющего
сигнала. Выходы управляющего сигнала могут использо-
ваться для отправки сигналов к оборудованию стороннего
производителя для запуска действий. Каждое соединение
управляющего выхода имеет три контакта (см. рисунок 7.5).
Общий контакт (С) выхода управляющего сигнала всегда
должен быть присоединен. Нормально замкнутое (NC) или
нормально разомкнутое (NO) состояние другого присое-
диненного контакта зависит от того, какое действие должно
выполняться при активном состоянии управляющего выхо-
да (см. таблица 7.1).
В режиме конфигурации управляющему выходу необходимо
назначить целевое устройство, соответствующее действию,

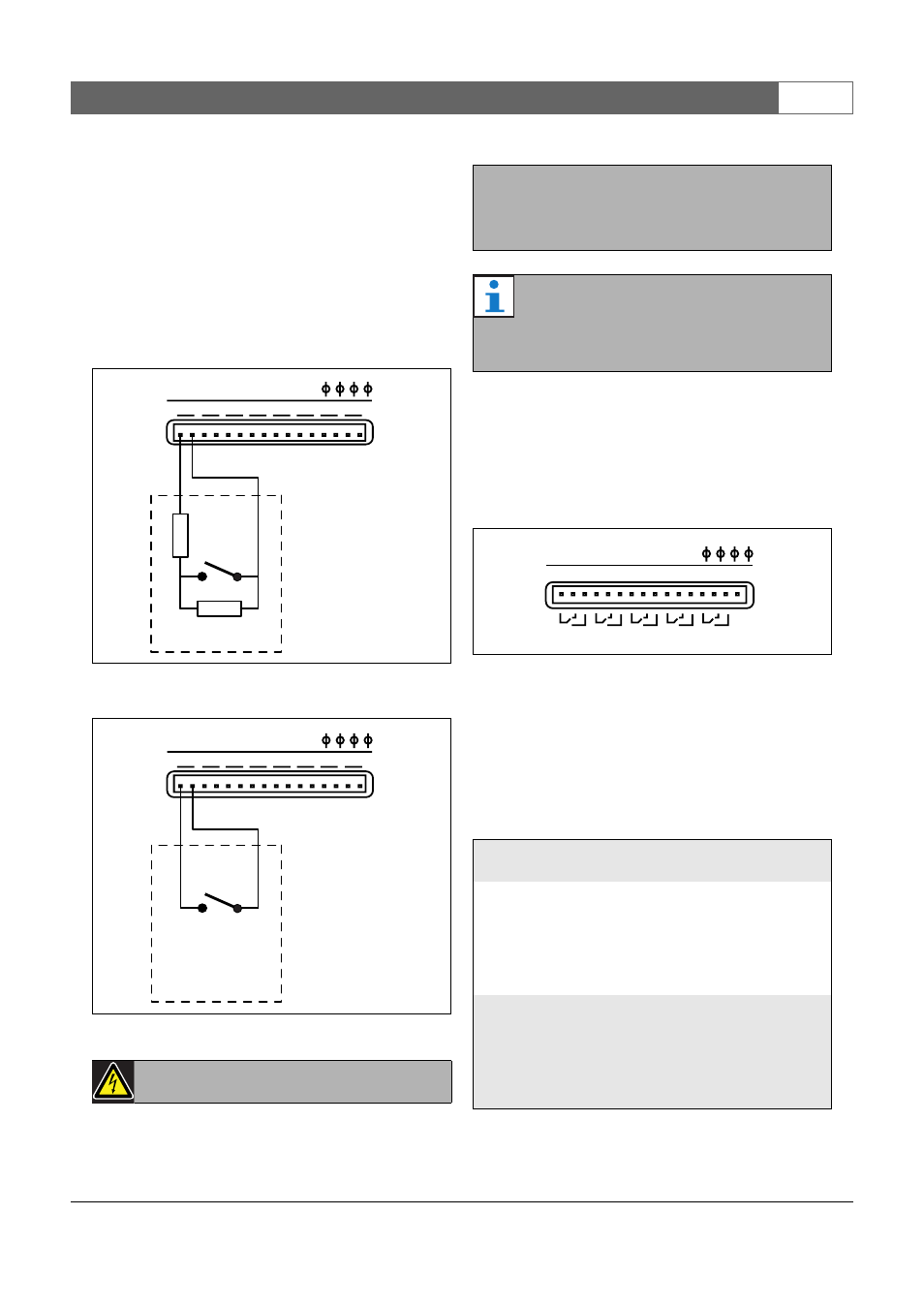

рисунок 7.3: Контролируемый вход управляющего
сигнала
рисунок 7.4: Неконтролируемый вход управляющего
сигнала
Предупреждение
Control In
1
2
3
4
5
6
7
8
10kΩ
10kΩ
Control In
1
2
3
4
5
6
7
8
Не подсоединяйте сигналы постоянного или
переменного тока к входам управляющего
сигнала, иначе может быть повреждена
входная цепь. Используйте только
беспотенциальные контакты.
Примечание
Не объединяйте провода нескольких входов
управляющего сигнала (например, не испо-
льзуйте общий обратный провод).
рисунок 7.5: Выходы управляющего сигнала
таблица 7.1: Подробная информация о выходах
управляющих сигналов
Подсоеди
нение
Аббр-
евиатура
Описание
Нормально
замкнутый
NC
По умолчанию, контакт
NC соединен с общим
контактом C. Когда
выход активизируется,
контакт NC размык-
ается.
Нормально
разомк-
нутый
NO
По умолчанию, контакт
NO не соединен с
общим контактом C.
Когда выход активизи-
руется, контакт NO
замыкается.
C NC NO C NC NO C NC NO C NC NO C NC NO
Control Out
1
2
3
4
5
