22.3.3 Подсоединение источника
электропитания
Обычно, интерфейс вызывной станции и дистанционной
вызывной станции получают питание от сети Praesideo.
Также возможно осуществлять питание дистанционной
вызывной станции и интерфейса вызывной станции от
внешних источников электропитания. Например, когда:
•
Интерфейс вызывной станции соединен с
волоконно-оптическим интерфейсом без внешнего
источника питания.
•
Между выносной вызывной станцией и интерфейсом
вызывной станции используется длинный кабель, и с
дистанционной вызывной станцией соединено много
клавиатур для вызывной станции,.
Поддерживаются следующие концепции питания:
•
Схема I
Интерфейс вызывной станции получает питание
постоянного тока от сети Praesideo для собственного
питания и питания присоединенной удаленной
вызывной станции. Если напряжение в сети Praesideo
падает ниже 18 В (постоянного тока), то интерфейс
вызывной станции и дистанционная вызывная станция
принимают питание постоянного тока от внешнего
источника электропитания интерфейса вызывной
станции. Установки перемычек описаны на ??????? 22.4
и в ??????? 22.1.
•
Схема II
Интерфейс вызывной станции получает питание
постоянного тока от сети Praesideo для собственного
питания и питания присоединенной удаленной
вызывной станции. Если напряжение в сети Praesideo
падает ниже 18 В (постоянного тока), то интерфейс
вызывной станции и дистанционная вызывная станция
принимают питание постоянного тока от внешнего
источника электропитания дистанционной вызывной
станции. Внешний источник электропитания
дистанционной вызывной станции - это источник
резервного питания, как для дистанционной вызывной
станции, так и для интерфейса вызывной станции.
Установки перемычек описаны на ??????? 22.4 и в
??????? 22.1.
•
Схема III
Интерфейс вызывной станции получает питание
постоянного тока от сети Praesideo для собственного
питания. Если напряжение в сети Praesideo падает ниже
18В (постоянного тока), то интерфейс вызывной
станции принимает мощность постоянного тока от
внешнего источника электропитания. В данной
концепции дистанционная вызывная станция всегда
имеет собственный внешний источник электропитания.
Установки перемычек описаны на ??????? 22.4 и в
??????? 22.1.
Выносная вызывная станция и интерфейс вызывной
станции поставляются с отдельным разъемом Kycon
KPP4-P для подсоединения внешних источников питания.

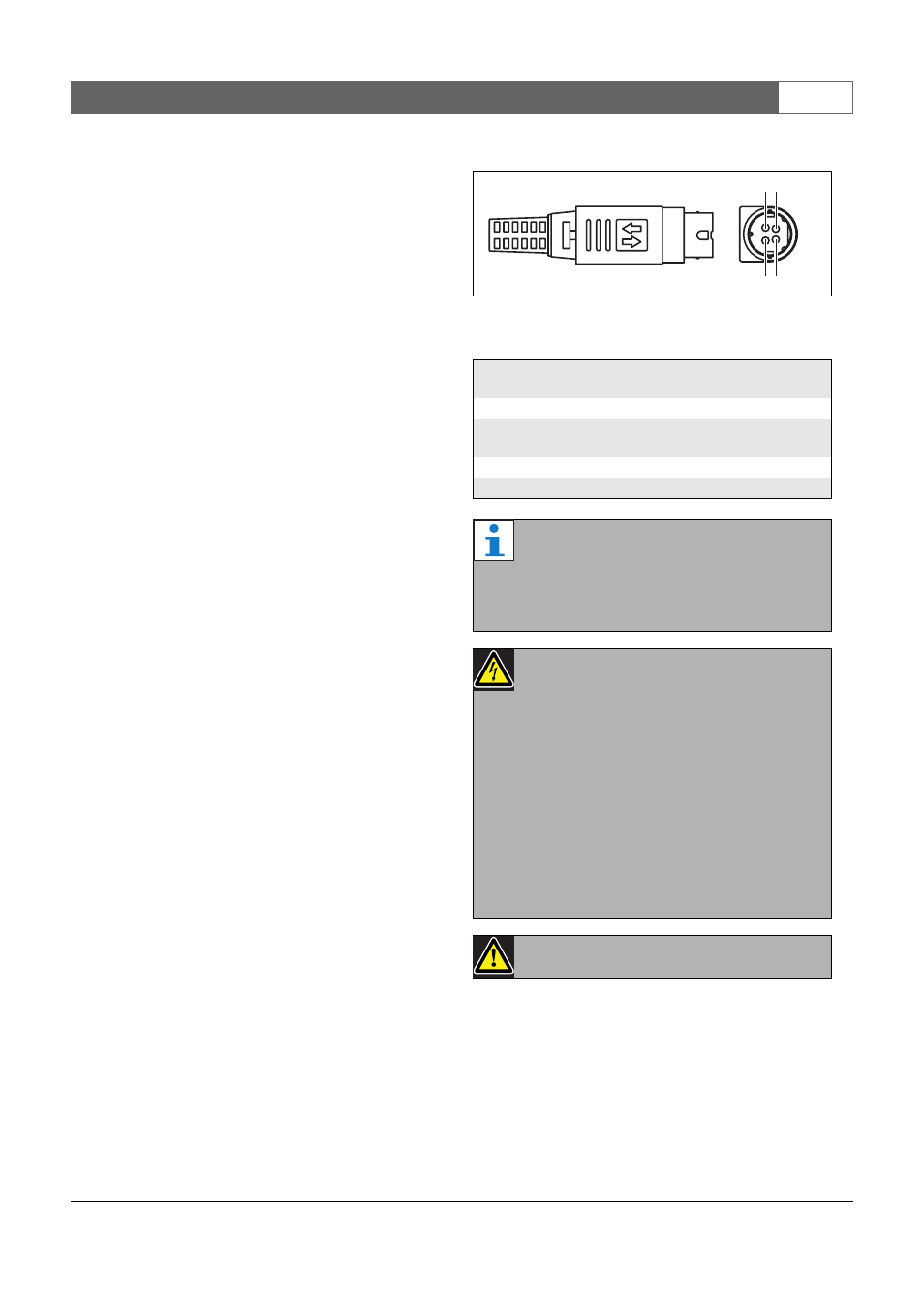

рисунок 22.6: Схема соединений (внешний вид)
таблица 22.3: Подробная информация о
разъеме Kycon KPP-4P
Конт
акт
Сигнал
1
Заземление
2
Питание от локального источника
электропитания (Макс. 48 В/1,2 А)
3
Входной контакт 1
4
Входной контакт 2
Примечание
Номера контактов также обозначены на
внутренней стороне разъема. Подробные
инструкции по сборке разъема приведены в
приложении
B.
Предупреждение
В целях безопасности необходимо использо-
вать внешний источник питания с ограниче-
нием тока, отвечающий требованиям
стандарта 60065 для аудио/видео применений
или эквивалентного ему, с максимальным
выходным током 5 А, или использовать
внешний предохранитель (макс. 5 А, с заме-
дленным срабатыванием) в проводке разъема
Kycon KPP-4P.
При применении в системах аварийного рече-
вого оповещения в Европе установщик должен
использовать источник электропитания, соот-
ветствующий сертификации EN54-4.
