Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители ru | 180
Делайте следующее:
1 Подсоедините разъем с треугольником многоканального
интерфейса к разъему с треугольником базового
усилителя.
2 Подсоедините разъем с кругом многоканального
интерфейса к разъему с кругом базового усилителя.
10.3.4Заземление
Присоедините соединение заземления устройства
(см. рисунок 10.2) к 19-дюймовой стойке, которая
присоединена к защитному заземлению. Для хорошего
сопротивления электростатическим разрядам, очень важно,
чтобы соединения заземления многоканального интерфейса
и присоединенные базовые усилители были соединены
между собой короткими проводами, непосредственно или
посредством стеллажа. Установите переключатель
предохранительного заземления к
Grounded , в случае, если
источник аудио не заземлен, для уменьшения
чувствительности к внешним помехам радиочастоты. Если
источник аудио уже имеет заземление сигнала,
присоединенное к предохранительному заземлению, то
установите переключатель на
Floating , чтобы избежать
контуров заземления, которые могут быть источниками
помех.
10.3.5Присоединение каналов
усилителя
10.3.5.1Введение
Канал усилителя (см. рисунок 10.6) – это группа выходящих
сигналов, которые были обработаны одним блоком
,базового усилителя. Количество каналов усилителя зависит
от типа базового усилителя.

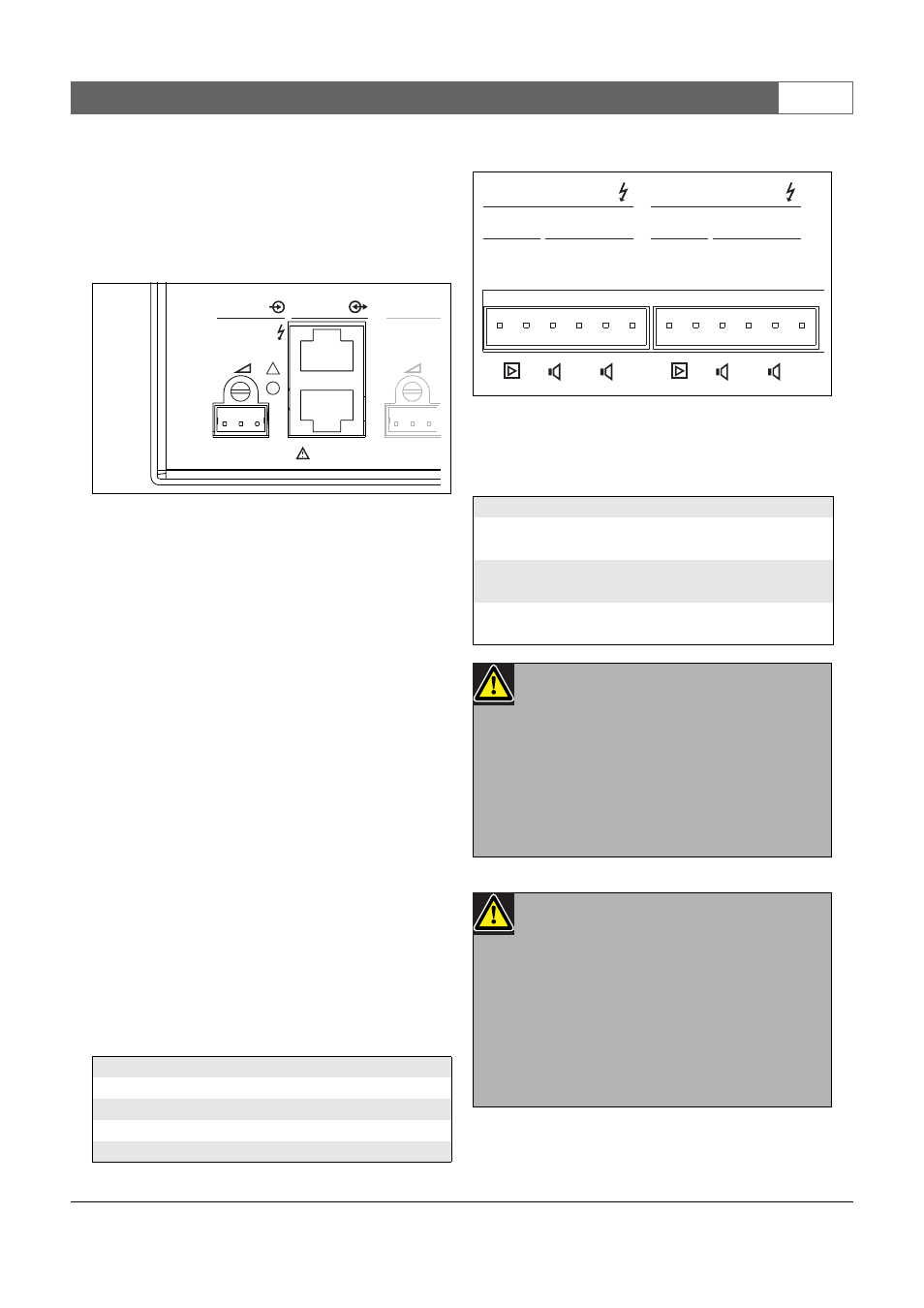

рисунок 10.5: Соединения MCI
таблица 10.2: Количество каналов усилителя
Тип
Каналы усилителя
PRS-1B500 1
PRS-2B250 2
PRS-4B125 4
PRS-8B060 8
0
+
0
+
Audio In MCI
MCI
Audio In
2 1
Only
– –
рисунок 10.6: Разъемы канала усилителя
таблица 10.3: Данные о разъеме канала
усилителя
Контакт
Описание
1, 2 вход резервных усилителей. См.
раздел 10.3.5.3.
3, 4 Линия громкоговорителя А. См.
раздел 10.3.5.2.
5, 6 Линия громкоговорителя В. См.
раздел 10.3.5.2.
Предостережение
Чтобы предотвратить опасность
поражений электрическим током перед
подсоединением линий громкоговорителей
и выполнением соединений резервного
усилителя выключите базовые усилители и
отсоедините резервные источники питания
от базовых усилителей.
Предостережение
После присоединения проводов к
разъемам канала усилителя, установите
пластиковый предохранительный
кронштейн. Пластиковый
предохранительный кронштейн
обеспечивает тот факт, что до разъемов
канала усилителя нельзя будет
дотронуться.
A B A B
+ – + – + – + – + – + –
Spare In Lsp Out Spare In Lsp Out
1 2
