27.3 Выполнение соединений
Более подробная информация о проводах внутри
удлинительных кабелей приведена на рисунок 27.4.
27.4 Кабели индивидуального
исполнения
Для изготовления кабелей индивидуального
исполнения из сетевых кабелей LBB4416/00 и сетевых
разъемов LBB4417/00 используйте набор инструментов
для изготовления кабельных разъемов LBB4418/00.
27.5 Технические данные

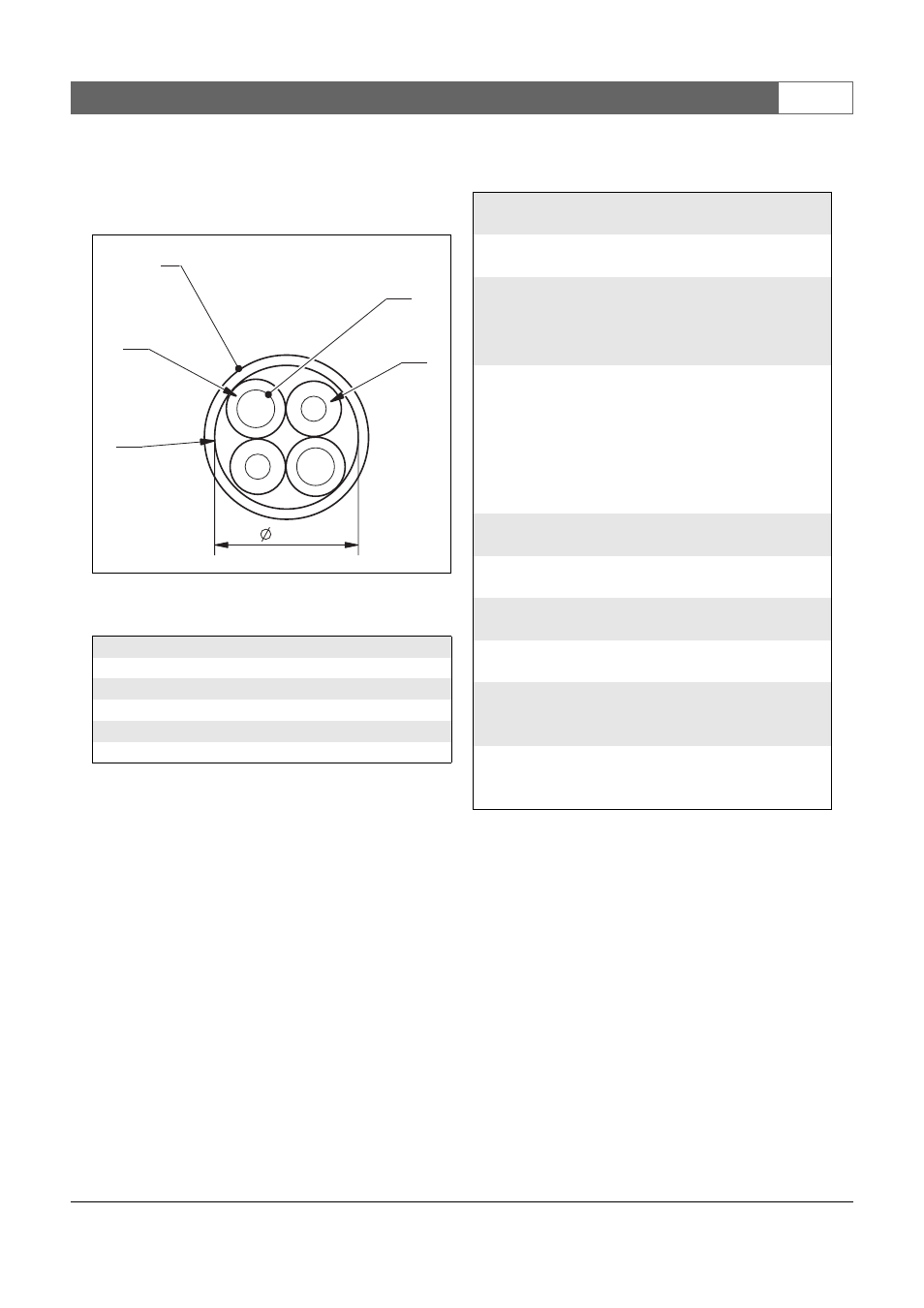

рисунок 27.4: Конструкция кабеля
таблица 27.2: Конструкция кабеля
Номер
Сигнал
1
Защитная ткань
2
Изоляция
3
Внешний слой
4
Многожильный провод
5
Оптическое волокно
7±0.1
3
2
1
5
4
Изоляция:
LSZH (малодымная / без галогена), черная
Внешний диаметр:
7 mm
Провода электропитания (2):
Медные, витые 1 мм
2
, красная и синяя
изоляция,
сопротивление < 0,018 Ом/м
Оптические волокна (2):
• PMMA, диаметр 1 мм включая оболочку
диаметром 2 мм (черную)
• Цифровая апертура: 0,5
• оптическое ослабление <0,17 дБ/м @ 650 нм
• потери на изгибах <0,5 дБ (r = 20 мм, 90°), в
соответствии с JIS C6861
Интервал температур:
от -40 до +65 °C
Усилие на разрыв:
макс. 150 Н
Соответствие стандарту UL:
UL444 (60 °C/60В), UL1666
Огнезащищенность:
В соответствии с IEC 60332-1 / 60 с
Уровень галогена:
В соответствии с IEC 60754-2, pH > 4,3 и
проводимость < 10 uS/mm
Уровень дымления:
В соответствии с IEC 61034-2, коэффициент
пропускания света > 60 %
