32 Архитектура
32.1 Введение
Точная компоновка системы Praesideo зависит от числа
и типа устройств, которые составляют систему. Чтобы
показать возможности в этом разделе приведены
некоторые понятные примеры (сильно упрощенные)
системы Praesideo.
32.2 Базовая система

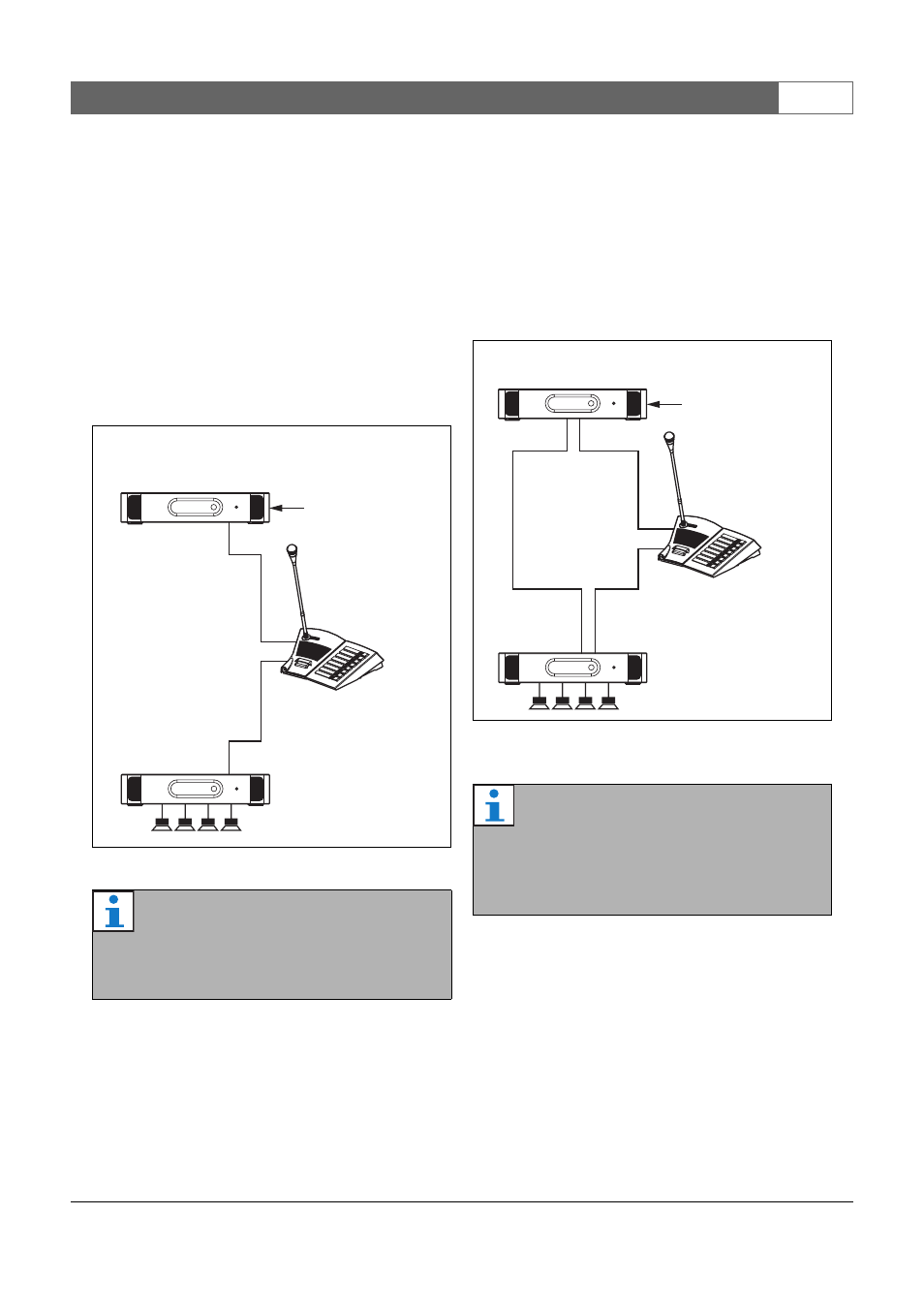

На рисунок 32.1 показан пример базовой системы.
32.3 Кабельная сеть с
резервным кабелем
Базовая система не имеет избыточного кабеля. Если
кабель между базовой вызывной станцией и усилителем
мощности разрывается, то становится невозможным
транслировать вызовы или фоновую музыку. Данная
проблема может быть решена путем создания системы с
резервным кабельным соединением (см. рисунок 32.2).
Единственной разницей между базовой системой и
данной системой с базовым резервным кабельным
соединением - это соединение между усилителем
мощности и контроллером сети. Теперь оборудование
имеет форму кольца. Если кабель прерывается, система
остается функциональной.
рисунок 32.1: Базовая система
Примечание
В оставшейся части этой главы термин
«базовая система» относится к системе,
показанной на рисунок 32.1.
PRS-NCO-B
Network Controller
PRS-4P125
Power Amplifier
LBB4430
Call Station Basic
LBB4432
Call Station Keypad
background music
рисунок 32.2: Базовая система с резервным
кабельным соединением.
Примечание
В оставшейся части этой главы термин
«базовая система с резервированием»
относится к системе, показанной на
рисунок 32.2.
PRS-NCO-B
Network Controller
PRS-4P125
Power
Amplifier
LBB4430
Call Station Basic
LBB4432
Call Station Keypad
background music
