21.2 Органы управления,
разъемы и индикаторы
В комплект удаленной вызывной станции (см. ??????? 21.2)
входят следующие элементы:
X2
Источник резервного
электропитания/Управляющие входы- Помимо
питания комплекта удаленной вызывной станции
посредством разъема контроллера сети (X908),
питание может также осуществляться при помощи
внешнего источника электропитания от резервного
источника питания (см. раздел 21.2.1). Данный
разъем также предоставляет две пары входов
управляющего сигнала.
X908
Системная шина – Разъем RJ45 для соединения
комплекта для дистанционной вызывной станции с
интерфейсом вызывной станции через кабель Cat-5
с прямой распайкой разъемов.
X1
Интерфейс клавиатуры – Интерфейс клавиатуры
используется для подключения к комплекту для
удаленной вызывной станции до 16 клавиатур (см.
раздел 21.2.6).
X300
Селектор типа микрофона – Селектор типа
микрофона используется для выбора либо
«динамического», либо «электретного
конденсаторного» типа микрофона.
X301
Микрофон – Микрофонный вход используется
для подсоединения микрофона (см. раздел 21.2.3).
X511
Внешний громкоговоритель – Внешний
громкоговоритель предназначен для
прослушивания звуковых сигналов,
предварительно записанных сообщений и т.д. (см.
раздел 21.2.5). Только звуковые сигналы и
сообщения, активизированные клавишей PTT
удаленной вызывной станции или одной из клавиш
клавиатуры (см. раздел 47.3.3), проигрываются
посредством громкоговорителя удаленной
вызывной станции.
X501
Гарнитура – Разъем для гарнитуры обеспечивает
возможность подключения гарнитуры к комплекту
для удаленной вызывной станции (см. раздел
21.2.2).
X107
Управляющий вход/выходы– Управляющий
вход и пять управляющих выходов используются
как замена клавиши PTT и светодиодов удаленной
вызывной станции PRS-CSR (см. раздел 21.2.4).
Предостережение
Не присоединяйте разъем X908 к сети
Telecom или Ethernet. Данное соединение
предназначено только для PRS-CSI.

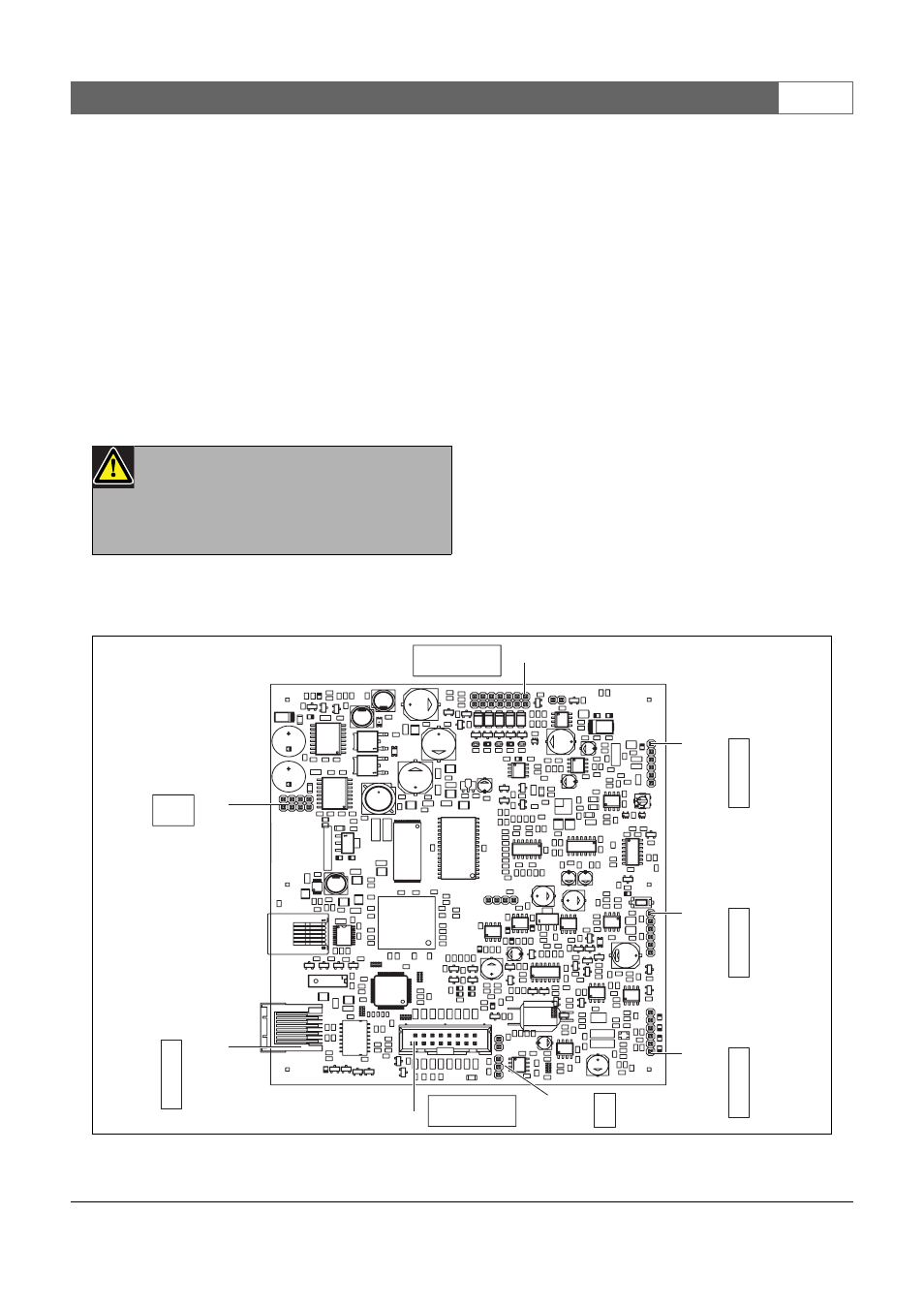

рисунок 21.2: Сторона компонентов
8
1.
..
..
X908
X2
X301
X107
1
6.
..
..
X511
6
1.
..
..
X501
6
1.
..
..
X1
16
15
2
1
.
.
.
.
.
.
.
.
.
.
.
.
.
.
1
2
13
14
.
.
.
.
.
.
.
.
.
.
.
.
.
.
8
7
2
1
.
.
.
.
X300
1
3.
