2011-02 | Инструкции по установке и эксплуатации | 5 | Вызывные станции ru | 220
16 LBB4432/00 Клавиатура
для вызывной станции
16.1 Введение
Клавиатура для вызывной станции LBB4432/00
используется в сочетании с (дистанционной) вызывной
станцией для ручных или предварительно записанных
вызовов в любых назначенных зонах, для выбора зон
или выполнения предварительно определенных
действий (см. рисунок 16.1).
16.2 Органы управления,
разъемы и индикаторы
16.2.1 Вид сверху
В верхней части клавиатуры станции вызова
(см. ??????? 16.2) расположены следующие элементы:
1 Бумажный слот - Каждая программируемая
клавиша (3) имеет соответствующий бумажный слот,
который может содержать описательный ярлык для
идентификации того, где и для чего была
конфигурирована клавиша. Она может быть
привязана к клавиатуре и за ней.
2 Индикатор клавиши – Каждая программируемая
клавиша (3) имеет соответствующий индикатор
(см. раздел 16.5).
3 Программируемая клавиша – Каждая
программируемая клавиша может быть настроена
для осуществления специального действия при ее
нажатии (см. главу 47). Для защиты клавиши от
случайного нажатия (например, аварийные
клавиши), на них установлены защитные крышки
(LBB4436/00).

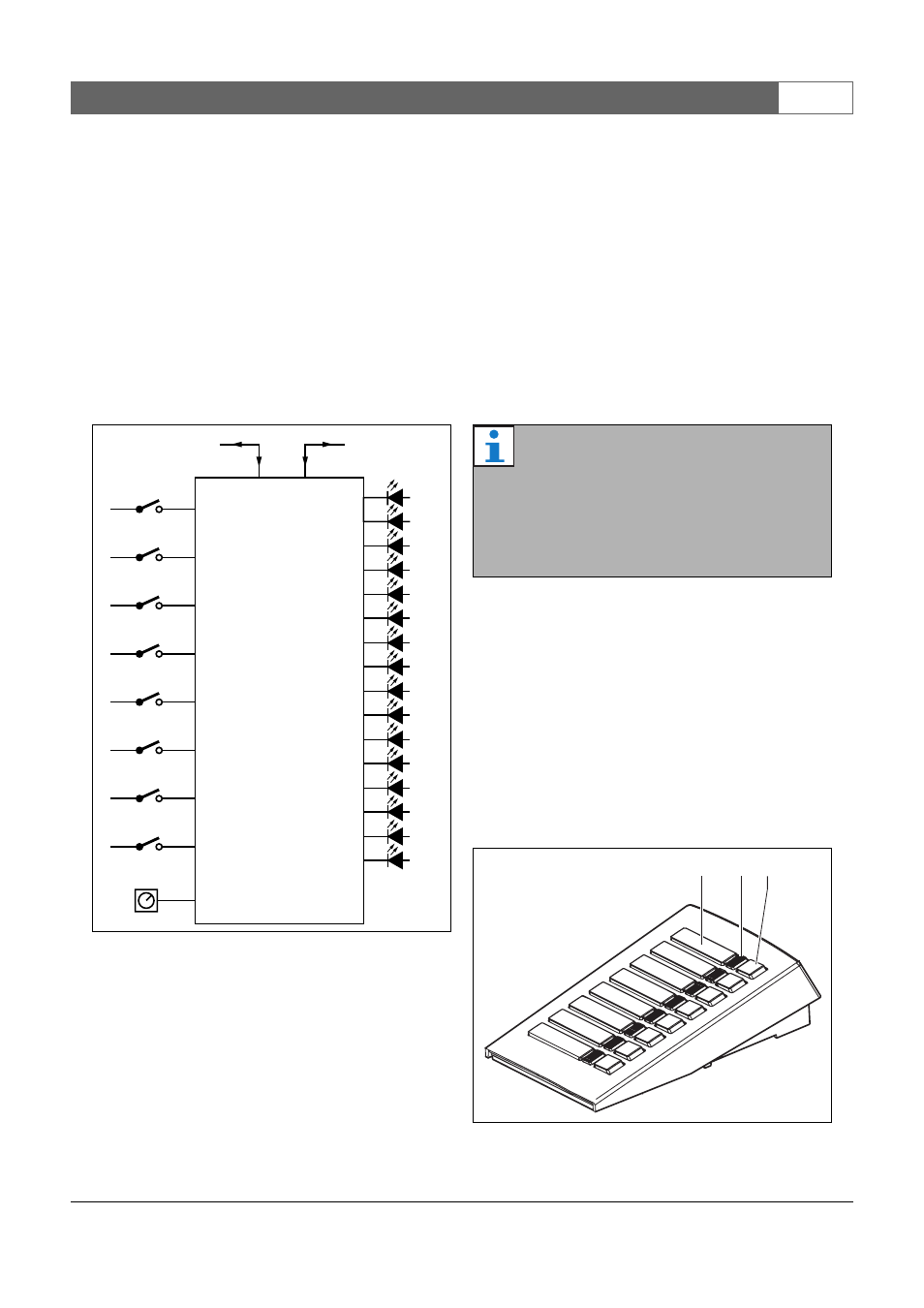

рисунок 16.1: Блок-схема
Control
ID
next keypad
call station or
previous keypad Примечание
На DVD-диске с программным
обеспечением PRS-SW Praesideo записан
файл Microsoft Word (Manuals/Keypad
labels.doc), который можно использовать
для создания ярлыков.
рисунок 16.2: Вид сверху
1 2 3
