Кабельная сеть
31.1 Введение
Части оборудования в системе Praesideo от шлейфового
соединения. Поэтому устройства оснащены двумя
заменяемыми разъемами системной шины (см.
рисунок 31.1). Используйте дин разъем для
присоединения устройства к предыдущему устройству
и другой для присоединения к следующему устройству
в цепи.
Поскольку устройства соединены в шлейф, есть
возможность добавлять или удалять оборудование в
любом месте сети, не влияя на работу других устройств,
при условии, что другое сетевое соединение остается
доступным.
31.2 Системная шина
Кабель системной шины (см. рисунок 31.2) имеет два
пластиковых оптоволоконных (POF) «провода» и два
медных провода. Провода POF могут передавать до
28 одновременных аудиосигналов и контрольные
данные Praesideo, в то время, как медные провода
подают питание для питания устройств.
Примечание
Оба разъема системы идентичны.
l

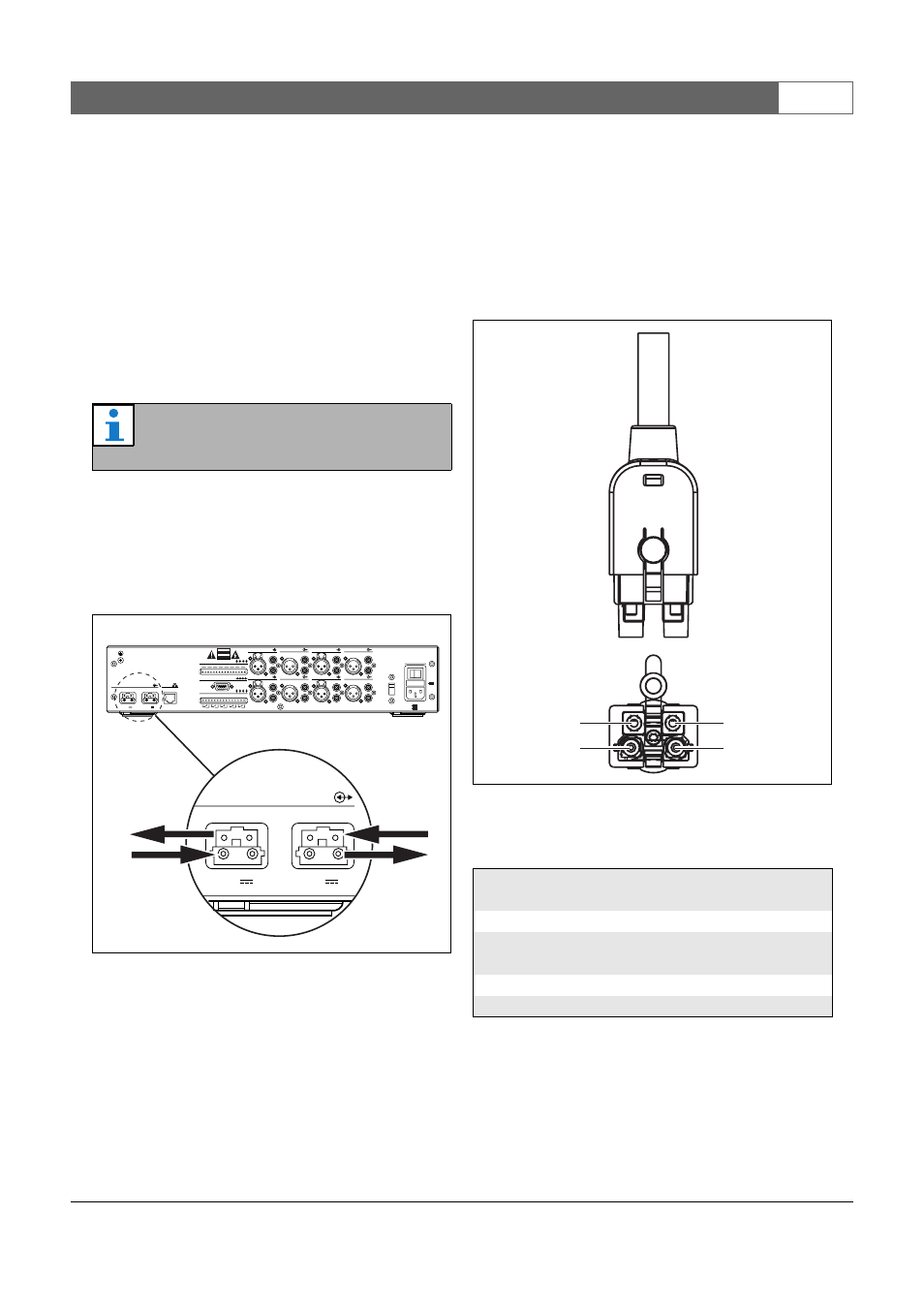

рисунок 31.1: Шлейфовое соединение
Network
Ethernet
Control In
Audio In 3
1
2
3
4
5
6
7
8
C NC NO C NC NO C NC NO C NC NO C NC NO
1
2
48V
Audio Out 3
Audio In 4
Audio Out 4
Audio In 1
Audio Out 1
Audio In 2
Audio Out 2
115: 100-120V~ 50-60Hz
Mains
T2.5A 250V
Control Out
RS 232
1
2
3
4
5
48V
Avis
Caution
Risk of electric shock.
Do not open.
Risk of electric shock.
Do not open.
230
O
I
230: 220-240V~ 50-60Hz
T1.25A H 250V
1
2
48V
48V
l
рисунок 31.2: Разъем системной шины
таблица 31.1: Подробная информация о кабеле
системной шины
Номер
Цвет
Матер
иал
Описание
E1
Красный
Медь
Питание + (48 В)
E2
Коричне
вый
Медь
Питание, -
(земля)
O1
Черный
POF
Данные
O2
Черный
POF
Данные
O1
E1
O2
E2
