10.3.6Подсоединение локального
аудиовхода.
Базовые усилители имеют локальный аудиовход на канал
для локального источника сигнала. Данный вход имеет
низкий приоритет и контролируется многоканальным
интерфейсом. Локальный входной сигнал подавляется
любым сигналом от системы Praesideo к данному каналу
(зоне).
На PRS-1B500 и PRS-2B250, локальный аудиовход может
быть установлен на наличие балансировки или
стереобалансировки. Данная функция недоступна на
PRS-4B125 и PRS-8B060. Данный вход имеет
чувствительность линейного уровня, контролируемую
предварительно установленной чувствительностью над
разъемом. Подробная информация о разъеме локального
аудиовхода и предустановках приведена на рисунок 10.5.
10.3.6.1Симметричные входы
Установки перемычки установлены как балансированные
по умолчанию. Соединения описаны в таблица 10.4, а
расположение перемычек показано на рисунок 10.13.
10.3.6.2Стереофонический несимметричный
вход
На PRS-1B500 и PRS-2B250 существует возможность
изменения сбалансированного (семетричного) входа
несбалансированным (несеметричным) смешанным
стереовходом, например, для CD проигрывателя.
Присоедините правый и левый каналы в соответствии с
таблица 10.4. Оба канала добавляются вместе в моносигнал.
Установки перемычек показаны на рисунок 10.14.
Используйте пинцет для изменения установок перемычек,
т.к. они являются труднодоступными.
10.3.6.3Регулировка чувствительности
Используйте расположенный в углублении регулятор
чувствительности для настройки входного сигнала от
локального аудиоустройства.
Для регулировки потенциометра используйте маленькую
отвертку.
10.3.7Подсоединение резервного
электропитания
Подсоедините резервный источник питания к разъему
резервного электропитания на задней панели базового
усилителя. См. рисунок 10.15.
таблица 10.4: Сведения о разъеме аудиовхода
Гнездо
Бала-
нсиров-
анный
Небалансирован-
ный
+
+ Сигнал
Правый
0
Зазе-
мление
Заземление
-
- Сигнал
Левый
Примечание
Проводка для локального аудиовхода
должна быть не более 3 м в длину.

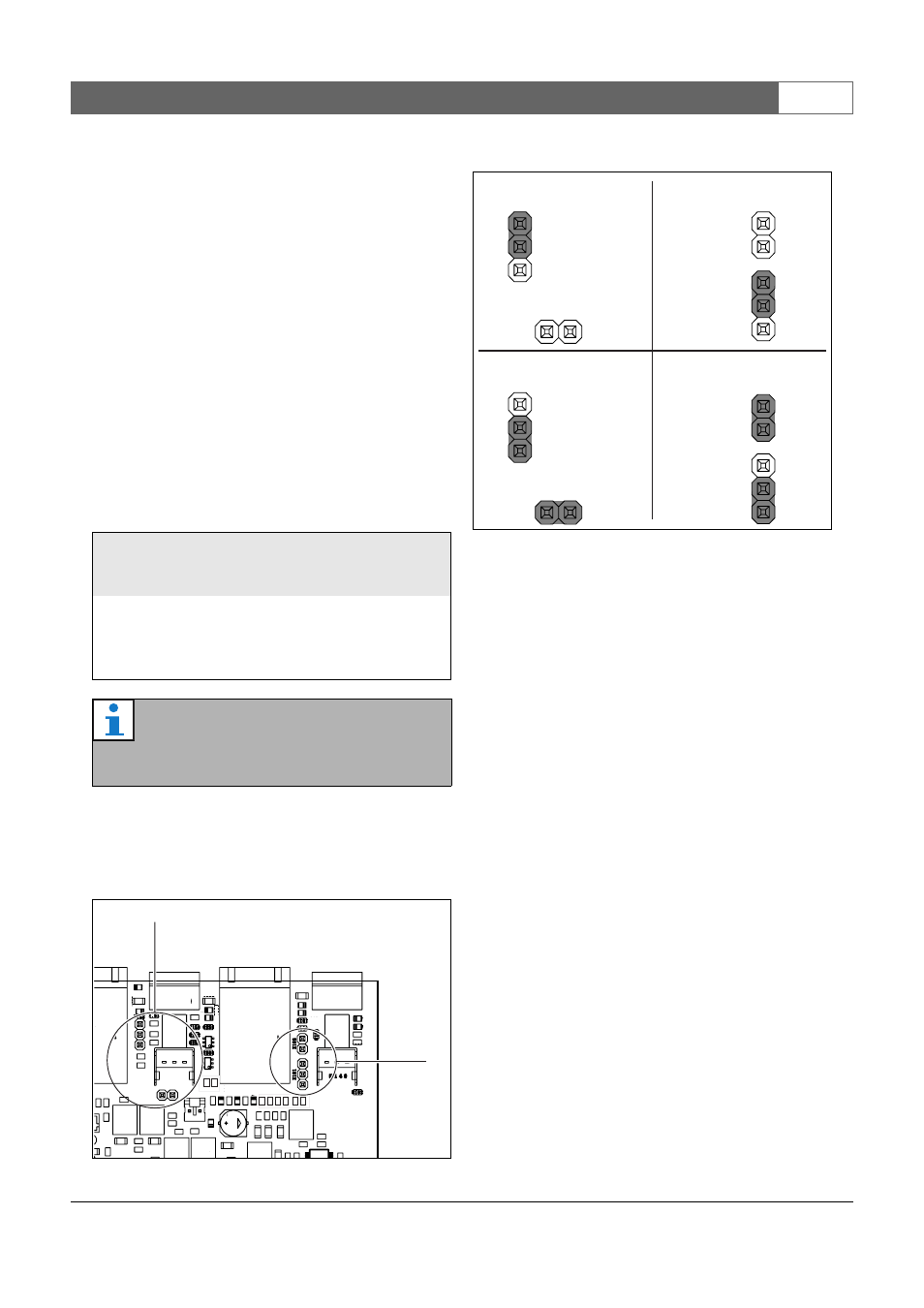

рисунок 10.13: Местоположение перемычки
1
2
1
2
рисунок 10.14: Установка перемычек
Channel 1
Unbalanced input
Channel 2
Balanced input
Channel 2
Unbalanced input
Channel 1
Balanced input
