29.4.8 Установка металлических
наконечников
Делайте следующее:
19 Вставьте металлический наконечник в
подпружиненный ограничитель инструмента для
позиционирования/обжимки POF (инструмент 4, см.
рисунок 29.21).
20 Зафиксируйте металлический наконечник
маленьким рычагом (см. рисунок 29.22).
21 Вставьте пластмассовое оптическое волокно в
металлический наконечник на подпружиненном
ограничителе инструмента для позиционирования
POF (см. рисунок 29.23).
22 Сомкните инструмент и снова откройте его, чтобы
обжать металлический наконечник на сердечнике
оптоволокна.
23 Повторите шаги 19 до 22 для другого оптоволокна в
кабеле. Металлические наконечники были обжаты
только на сердечнике пластикового оптоволокна.
Затем необходимо зажать металлические
наконечники на обшивке оптоволокон.
24 Поместите оба металлических наконечника в
обжимные клещи (инструмент 3, см. рисунок 29.24).

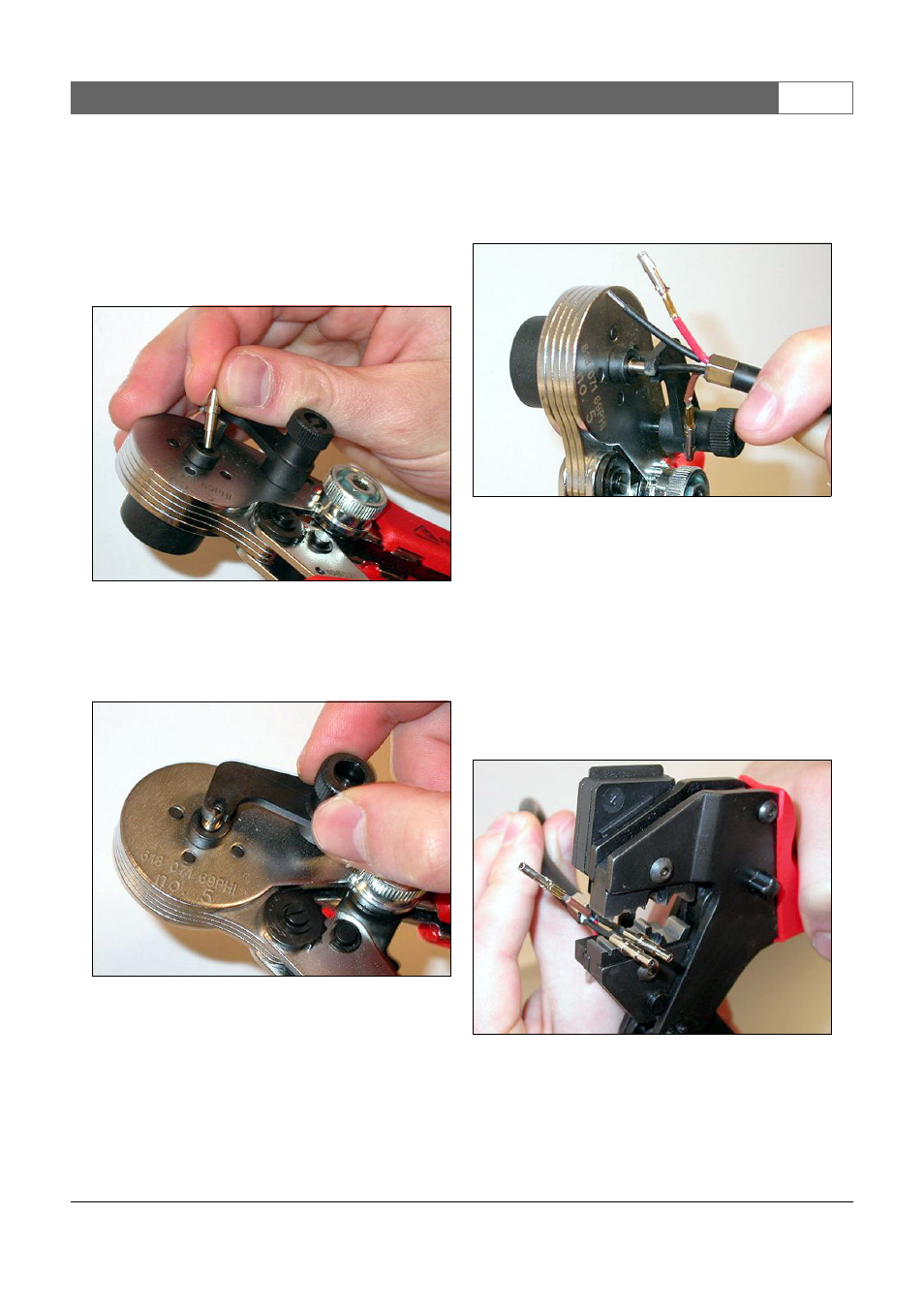

рисунок 29.21: Вставка металлического
наконечника
рисунок 29.22: Фиксация металлического
наконечника
рисунок 29.23: Обжимка металлических
наконечников (1)
рисунок 29.24: Обжимка металлических
наконечников (2)
