Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 6 | Принадлежности для монтажа
ru | 295
29.4.4 Обжимная втулка
Делайте следующее:
6 Надвиньте обжимную втулку на кабель и
расположите ее в конце внешней оболочки.
7 Осуществите обжим внешней оболочки при помощи
обжимного инструмента (инструмент 3, см.
рисунок 29.9). Обжимная втулка предотвратит
кабель от вращения в разъеме.
29.4.5 Зачистка медных проводов
Делайте следующее:
8 Отрежьте медные провода на необходимую длину,
используя инструмент для обрезки кабеля
(инструмент 2) и инструмент зачистки (инструмент 5).
Установите обжимную втулку до ее конца в
положение I и обрежьте медные провода в
положении II (см. рисунок 29.10).
Примечание
В следующем шаге округлая форма
поперечного сечения кабеля в конце
внешней обшивки меняется на
шестиугольную форму, что осуществляется
при помощи обжимного инструмента
(инструмент 3) и обжимной втулки. Перед
обжимом втулки установите оба
пластиковых оптоволокна параллельно
плоской стороне шестиугольного
поперечного сечения
(см. рисунок 29.8).

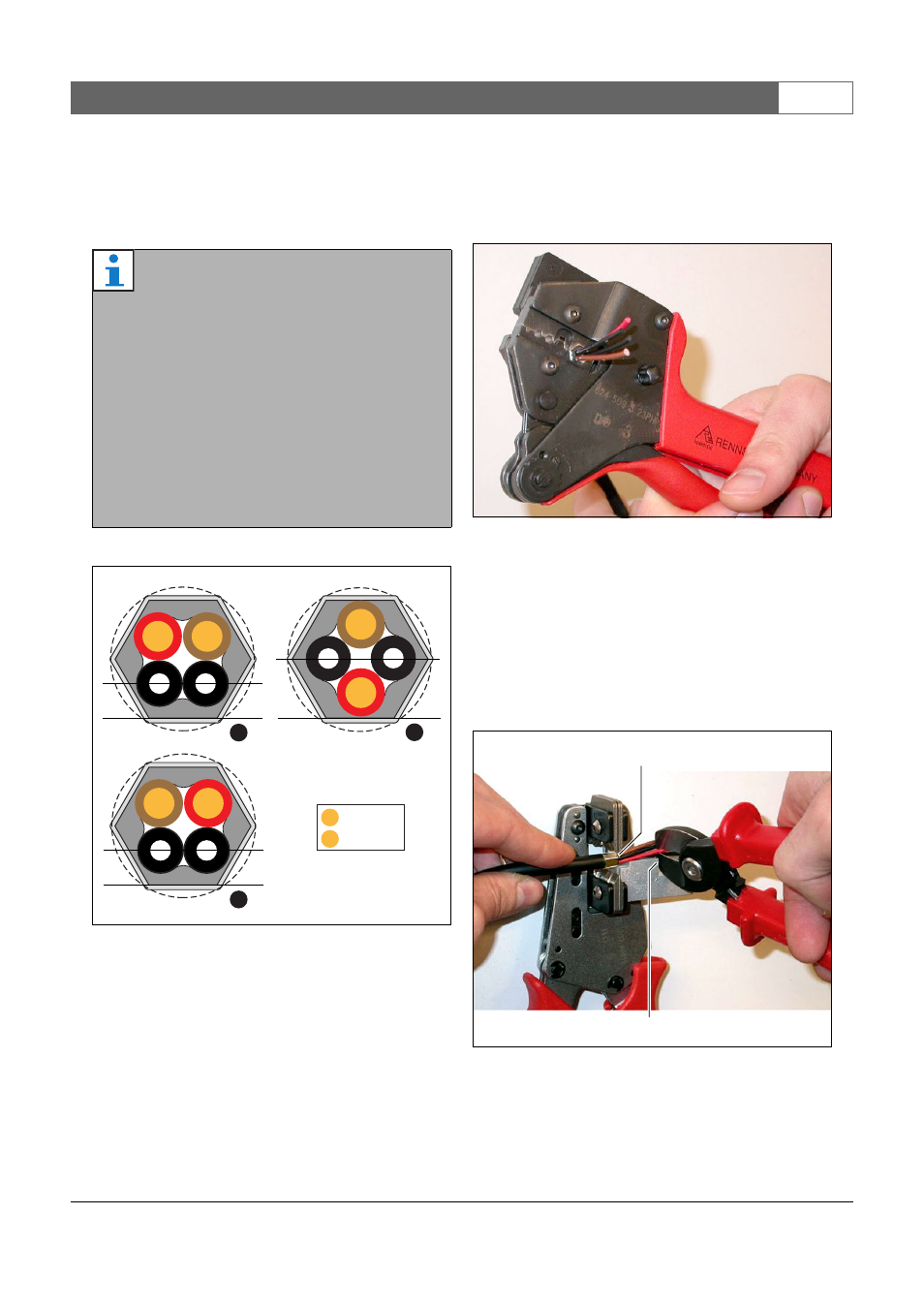

рисунок 29.8: Преобразование поперечного
сечения
A
B
A
R
B
B
R
B
R
= Red
= Brown
R
B
рисунок 29.9: Обжимка втулки
рисунок 29.10: Обрезка медного провода
II
I
