5 присоединение каналов усилителя – Инструкция по эксплуатации Bosch Praesideo
Страница 145
Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители
ru | 147
8.3.5 Присоединение каналов
усилителя
8.3.5.1 Введение
Канал усилителя (см. рисунок 8.4) – это группа выходящих
сигналов, которые были обработаны одним блоком
усилителя мощности. Количество каналов усилителя
зависит от типа усилителя мощности (см. таблица 8.3).
таблица 8.3: Количество каналов усилителя
Тип
Каналы усилителя
PRS-1P500
1
PRS-2P250
2
PRS-4P125
4
LBB4428/00
8

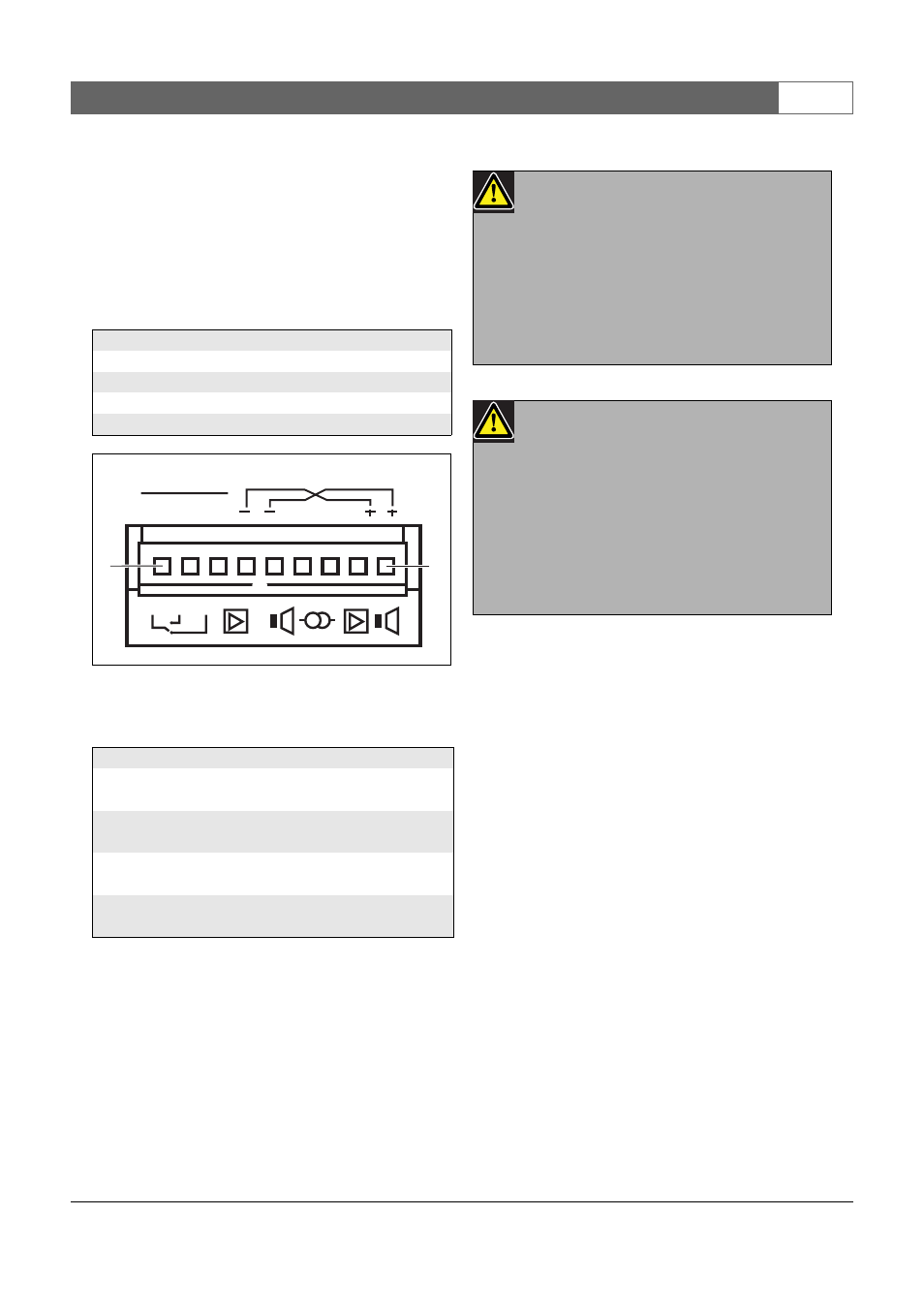

рисунок 8.4: Разъем канала усилителя
таблица 8.4: Данные о разъеме канала
усилителя
Контакт
Описание
1, 2, 3
Контакты выхода управляющего
сигнала. См. раздел 8.3.5.4.
4, 8
Резервные усилители. См.
раздел 8.3.5.5.
5, 9
Линия громкоговорителя. См.
раздел 8.3.5.2.
6, 7
Фиксированная линия на 50 В.
См. раздел 8.3.5.3.
C
Control Out
Spare In
Lsp Out
NO NC
0V 50V
1
9
Предостережение
Чтобы предотвратить опасность
поражений электрическим током перед
подсоединением линий громкоговорителей
и выполнением соединений резервного
усилителя выключите усилители мощности
и отсоедините резервные источники
питания от усилителей мощности.
Предостережение
После присоединения проводов к
разъемам канала усилителя, установите
пластиковый предохранительный
кронштейн. Пластиковый
предохранительный кронштейн
обеспечивает тот факт, что до разъемов
канала усилителя нельзя будет
дотронуться.
