23.2 Органы управления и
индикаторы
Вызывной стекер (см. ??????? 23.2) содержит следующие
элементы:
1 Светодиод неисправности – Это желтый светодиод,
который отображает информацию о состоянии
вызывного стекера (см. раздел 23.5).
2 Светодиод питания – Это зеленый светодиод, который
отображает информацию о состоянии вызывного
стекера (см. раздел 23.5).
3 Системная шина – Два разъема системной шины для
подсоединения вызывного стекера к другому
оборудованию Praesideo. (см.раздел 23.3.1).
23.3 Соединения
23.3.1 Присоединение сети
Подсоедините вызывной стекер к системе Praesideo,
используя разъемы системной шины и сетевые кабели
LBB4416. Оба разъема взаимозаменяемы.
23.4 Установка
Вызывной стекер может быть прикреплен к стене или
другой плоской поверхности с помощью кронштейна
(см. ??????? 22.3). Расстояние (d) между отверстиями в
кронштейне равно 40 мм.
Для установки этого кронштейна и устройства на
конструкции из гипсокартона необходимы винты с
минимальной длиной 22 мм (7/8 дюйма) диаметром не
менее 2,5 мм (3/32 дюйма). Крепление было проверено
только на поверхности гипсокартона.

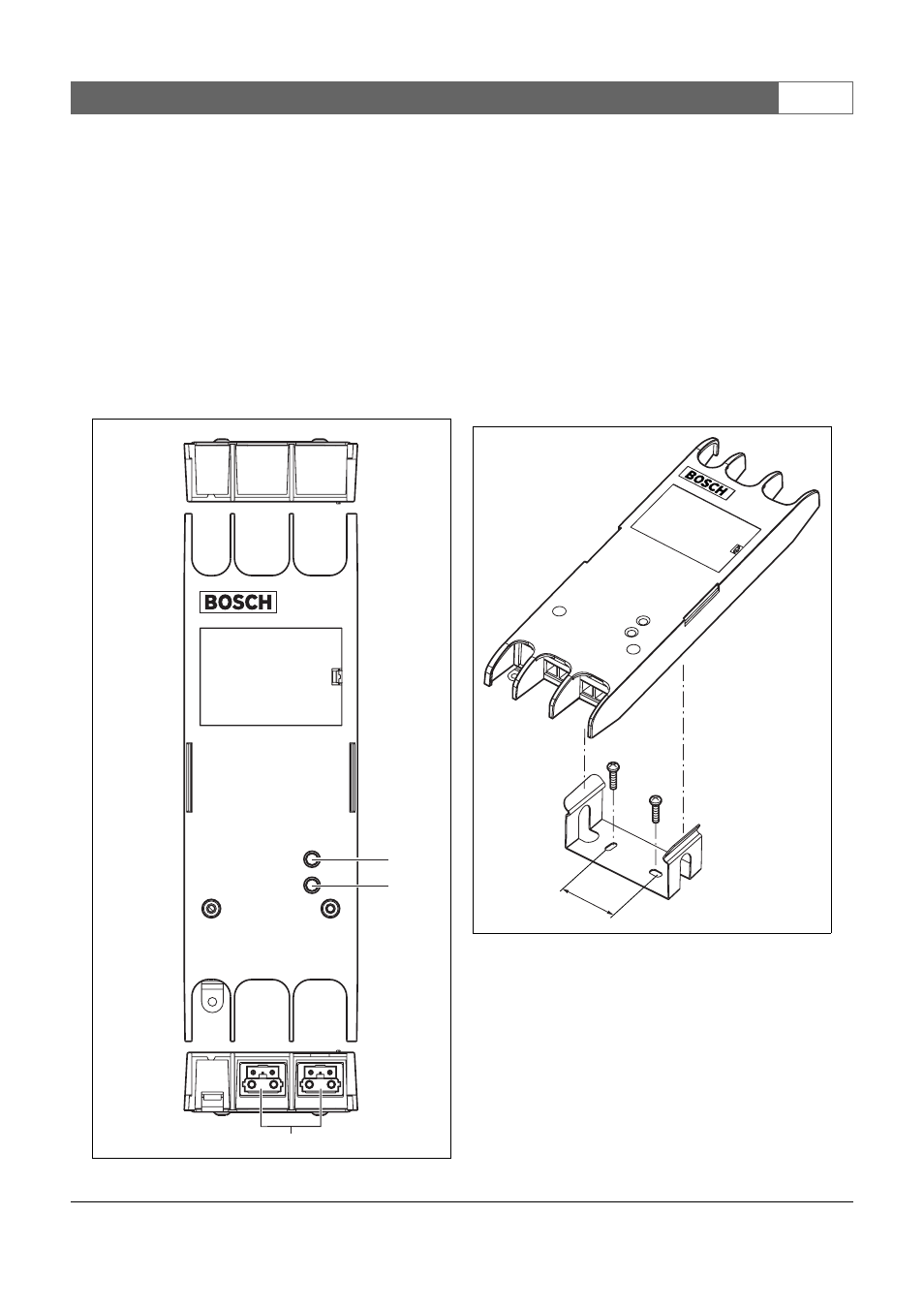

рисунок 23.2: Внешняя сторона
3
1
2
рисунок 23.3: Установка
d
