Praesideo 3.5 | Инструкции по установке и эксплуатации | 3 | Аппаратура управления
ru | 99
На рисунок 5.6 приведены подробные сведения о входных
аудиоразъемах контроллера сети.
‘
5.3.7
Подсоединение аудиовыходов
Контроллер сети имеет 4 аудиовыхода для направления
трансляции аналоговых аудиосигналов в другое оборуд-
ование (например, деку для записи специального аудиосиг-
нала). Каждый аудиовыход имеет два разъема в задней
части контроллера сети, один разъем XLR (для сбалансиро-
ванных сигналов) и один разъем RCA (для несбалансирова-
нных сигналов).
На рисунок 5.7 приведены подробные сведения о выходных
аудиоразъемах контроллера сети.
5.3.8
Подсоединение управляющих
входов
Контроллер сети имеет 8 входов управляющего сигнала.
Входы управляющего сигнала могут получать сигналы от
оборудования третьей стороны, которые должны запускать
действия в системе Praesideo. Управляющие входы могут
быть настроены для срабатывания по замыканию или размы-
канию контактов (см. раздел 43.2). Можно также проверить
кабели на наличие короткого замыкания и размыкания
контактов (см. рисунок 5.8 и рисунок 5.9). Фактическая
проверка входа управляющего сигнала определяется в
конфигурации.

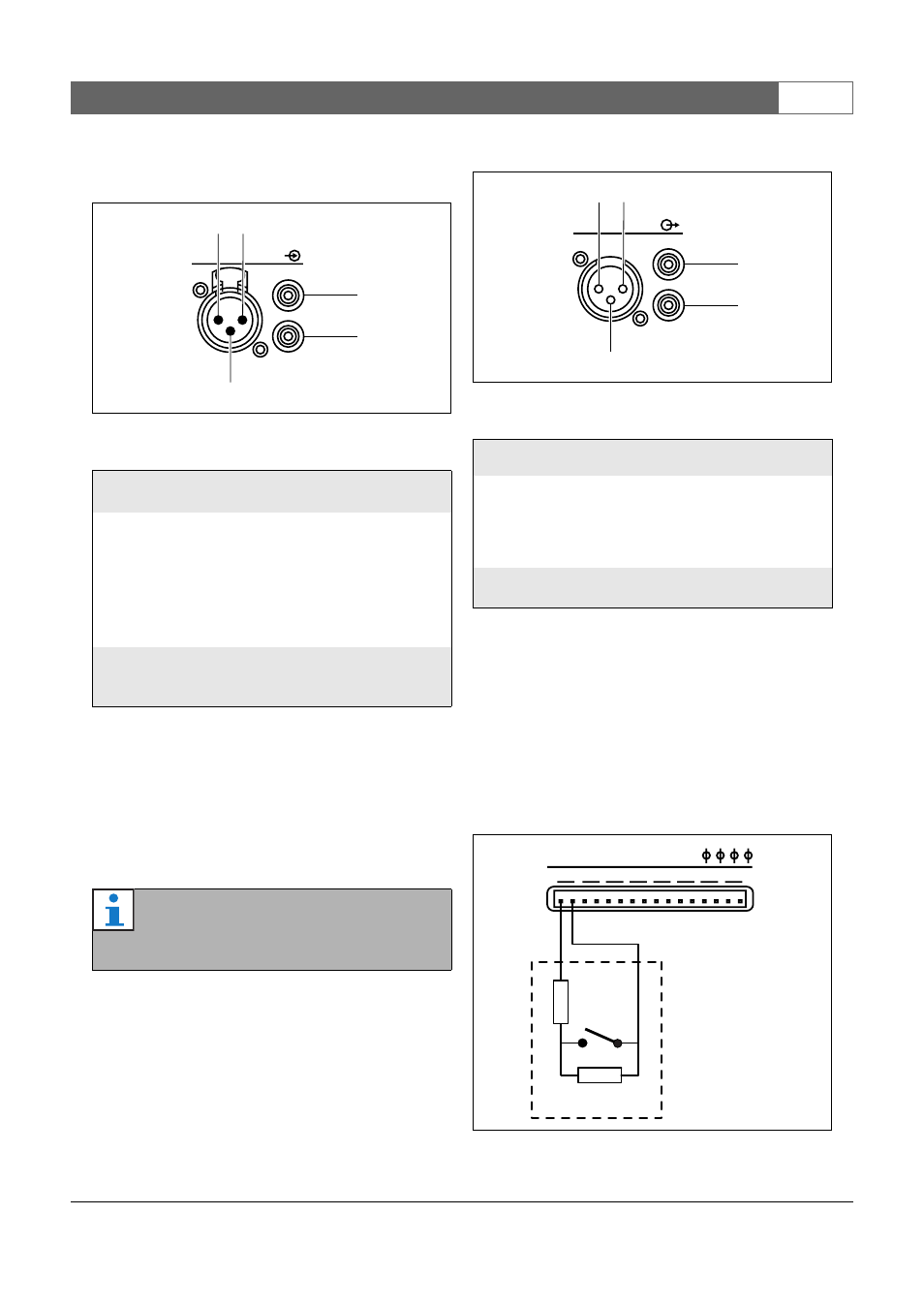

рисунок 5.6: Гнезда аудиовхода
таблица 5.3: Сведения о разъеме аудиовхода
Конт
акт
Гнездо
Опреде-
ление
Описание
1
XLR
(охва-
тываю-
щий)
Внешний
Экран/заземление
(фантом. питание -)
2
Под
напр-
яжением
Положительный
(фантом. питание +)
3
Возврат
Отрицательный
(фантом. питание +)
4
RCA
Правый
Вход правого кана-
ла
5
Левый
Вход левого канала
Примечание
На правый и левый разъемы RCA подается
одинаковый монофонический сигнал.
Audio In
2
3
1
5
4
рисунок 5.7: Гнезда аудиовыхода
таблица 5.4: Сведения о разъеме аудиовыхода
Кон
такт
Гнездо
Опре-
деление
Описание
1
XLR
(вилка
разъема)
Внешний
Экранирующая опле-
тка / заземление
2
Под напр-
яжением
Положительный
3
Возврат
Отрицательный
4
RCA
Правый
Вход правого канала
5
Левый
Вход левого канала
рисунок 5.8: Контролируемый вход
управляющего сигнала
Audio Out
1
3
2
5
4
Control In
1
2
3
4
5
6
7
8
10kΩ
10kΩ
