Praesideo 3.5 | Инструкции по установке и эксплуатации | 7 | Установка оборудования системы ru | 315
вместе с контроллером сети Praesideo. Согласно стандарту
EN 54-16 минимальный уровень звукового давления для
аварийного речевого оповещения должен быть 60 дБ, а для
предупреждения о неисправности - 50 дБ, на расстоянии 1
м, даже если дверь стойки закрыта.
Для этого контроллер Praesideo PRS-NCO-B поставляется с
надлежащим устройством звуковой сигнализации. Для
работы устройства звуковой сигнализации необходим
источник электропитания и резервный источник. Хотя для
этой цели можно использовать источник питания сети
системы, получить доступ к линии электропитания кабеля
гибридной сети не просто. Также можно использовать
разъем служебного порта RS232 на задней панели
контроллера сети. Это подключение никогда не
используется в установленной системе, поэтому его можно
применить с этой целью. Выходное напряжение подается
на контакт 6 (выход DTR), который переключается между
-9V и +9V, а контакт 5 обеспечивает подключение к
заземлению. С помощью высокоэффективного устройства
звуковой сигнализации и выпрямительного моста
подключение RS232 может обеспечить подачу
электропитания, достаточного для того, чтобы устройство
звуковой сигнализации работало с необходимым уровнем
звукового давления. Выходы управляющего сигнала
находятся на небольшом расстоянии от подключения
RS232, что обеспечивает коммутацию сигнала. См.
монтажную схему в рисунок 32.5.
В этой схеме напряжение между подключениями
RS232 DTR и GND выпрямляется и подается на
устройство звуковой сигнализации. Провод с
отрицательным зарядом прерывается выходами
управляющего сигнала 3 и 4, подключенными
параллельно и сконфигурированными следующим
образом:
• NCO_CO4 включен и настроен как Fault alarm
buzzer (Устройство звуковой сигнализации в
ситуации неисправности) (настройка по умолчанию,
не подлежит изменению, см. раздел 43.2.6)
• NCO_CO3 включен и настроен как Emergency alarm
buzzer (Устройство звуковой сигнализации в
аварийной ситуации) (см. раздел 43.2.6)
NCO_CO3 и NCO_CO4 подключены параллельно.
Клеммы С обоих выходов управляющего сигнала
соединены вместе, а клемма NO контакта NCO_CO3
подключена к клемме NC контакта NCO_CO4 для
включения устройства звуковой сигнализации в случае
срабатывания аварийной сигнализации или
сигнализации сбоя. Клемма NC контакта NCO_CO4
используется вместо клеммы NO, потому что этот
выход управляющего сигнала функционирует в
обратном режиме для обеспечения отказоустойчивости.
Состояние «выключено» (!) свидетельствует о
состоянии неисправности, поэтому в случае NCO_CO5
стационарный выход управляющего сигнала настроен
для индикатора Fault alarm indicator.
Устройство звуковой сигнализации, поставляемое с
контроллером сети, с помощью 2-метрового кабеля
подключается к разъему RS232, который имеет
встроенный выпрямительный мост. Это позволяет
установить устройство звуковой сигнализации в
19-дюймовой стойке в положении, необходимом для
получения требуемых уровней аудиосигналов. Разъем
RS232 также имеет короткий управляющий кабель,
который можно подключить к контактам NCO_CO3 и
NCO_CO4, как показано на рисунке.

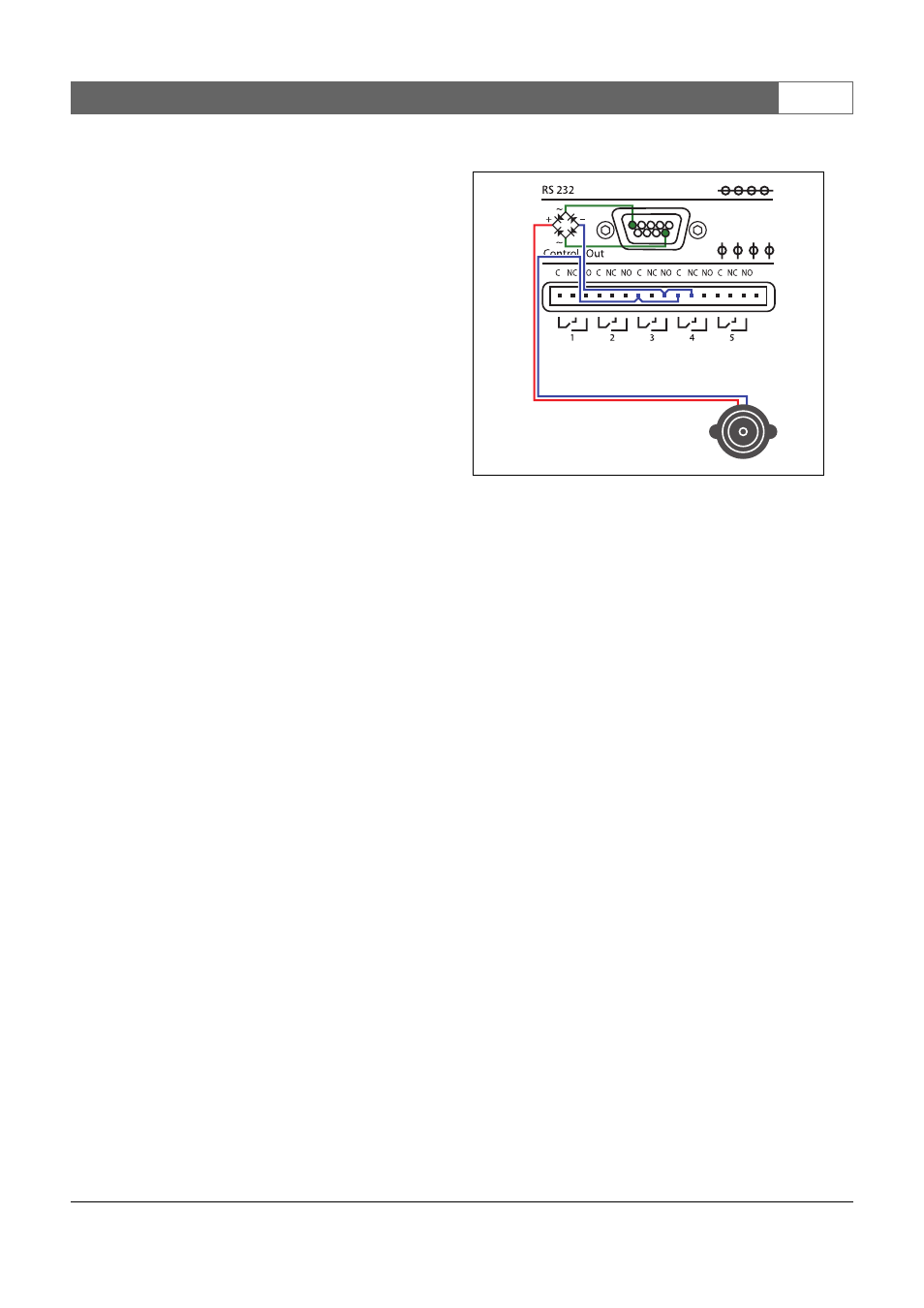

рисунок 32.5: Подключение устройства
звуковой сигнализации к контроллеру сети
