Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 3 | Аппаратура управления
ru | 98
5.3.4
Присоединение сети
Подсоедините контроллер сети к системе Praesideo, испо-
льзуя разъемы системной шины и сетевые кабели LBB4416.
Оба разъема взаимозаменяемы.
5.3.5
Присоединение ПК
5.3.5.1
Введение
Контроллер сети имеет одну розетку RJ45 для взаимосвязи
с ПК конфигурации Praesideo. При помощи конфигурации
ПК система Praesideo может быть конфигурирована и про-
диагностирована. В основном, имеется два способа присое-
динения ПК конфигурации к контроллеру сети: напрямую
(см. раздел 5.3.5.3) или посредством сети (см. раздел
5.3.5.2
Требования
Персональный компьютер конфигурации должен соответ-
ствовать следующим минимальным требованиям:
•
Операционная система:
Microsoft® Windows XP с Service Pack 1 или
Microsoft® Windows Vista или
Microsoft® Windows 7
•
Соединение сети: 100 base-T
•
1 Гб ОЗУ
•
Установленный веб-браузер, например Internet Explorer
или Firefox
5.3.5.3
Прямое соединение
Если ПК для конфигурации должен быть присоединен
напрямую к контроллеру сети, то необходимо использовать
кабель с перекрестными соединениями (кабель Cat-5) (см.
5.3.5.4
Посредством сети
Если ПК для конфигурации должен быть присоединен к
контроллеру сети посредством сети, то необходимо испо-
льзовать стандартные кабели для присоединения как
контроллера сети, так и ПК для конфигурации к сети.
5.3.6
Подсоединение аудиовходов
Контроллер сети имеет 4 аудиоконтроллера для взаимосвя-
зи между источниками аналогового звука. Каждый аудио-
вход имеет два разъема в задней части контроллера сети,
один разъем XLR (для сбалансированных сигналов) и один
разъем двойного закрепления (для несбалансированных
сигналов). Контроллеры сети микшируют стереосигналы,
подаваемые на разъемы RCA одного и того же аудиовхода, в
один монофонический сигнал.
Аналоговым аудиосигналом может быть, как линейный
источник, так и микрофон. Обзор типов входа, поддержива-
емых каждым входом, приведен в таблица 5.2.

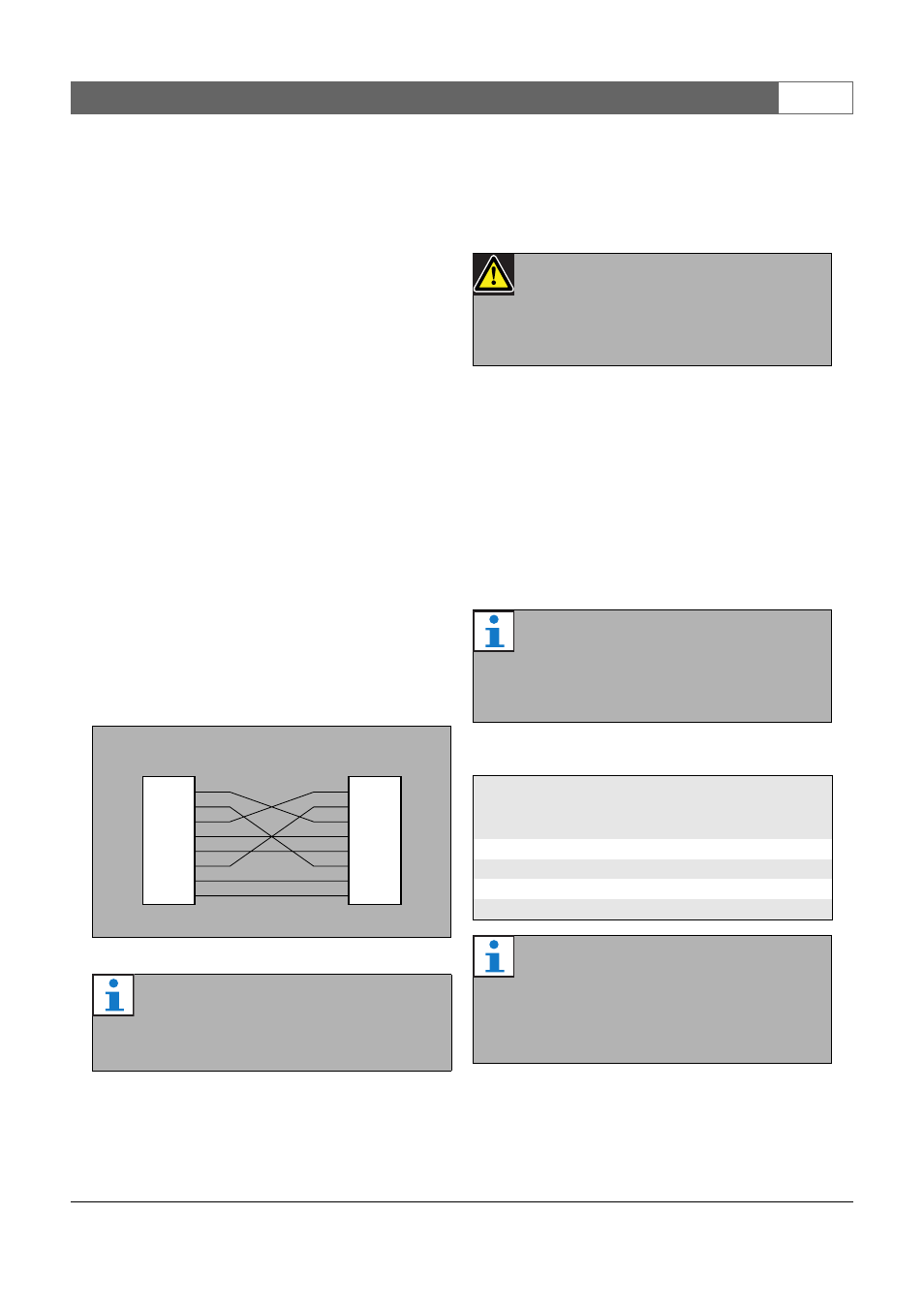

рисунок 5.5: Прямое присоединение к ПК
Примечание
Максимальная длина кабеля с перекрестными
соединениями составляет
100 метров.
TX+
RJ 45
(male)
Network Controller
RJ 45
(male)
PC
TX-
RX+
no sig.
no sig.
RX-
no sig.
no sig.
TX+
TX-
RX+
no sig.
no sig.
RX-
no sig.
no sig.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Предостережение
Не подсоединяйте контроллер сети и персона-
льный компьютер для конфигурации к сети
без консультации с сетевым администрато-
ром.
Примечание
Микрофоны для чрезвычайных ситуаций не
следует подключать через входы микрофонов.
Эти входы не обеспечивают контроля подклю-
чения микрофона.
таблица 5.2: Типы аудиовходов
Аудиовход
Микрофон
(только
XLR)
Линия
1
Да
Да
2
Да
Да
3
Нет
Да
4
Нет
Да
Примечание
Аудиовходы могут работать как с электретны-
ми микрофонами, так и с динамическими
микрофонами, так как контроллер сети может
подавать фантомное питание для электрет-
ных микрофонов.
